3.2.1  轮廓

要绘制单一或者连续的直线和圆弧，选择“菜单”→“插入”→“曲线”→“轮廓”命令，或者依次单击“主页”选项卡→“曲线”组→“轮廓”图标，打开如图3-10所示的“型材”对话框。

（1）直线：在“型材”对话框中单击图标，再在视图区中选择两点绘制直线。

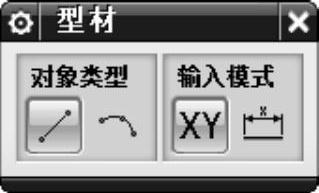

图3-10 “型材”对话框

（2）圆弧：在“型材”对话框中单击图标，在视图区中选择一点，输入半径，然后在视图区中选择另一点，或者根据相应约束和扫掠角度绘制圆弧。

（3）坐标模式：在“型材”对话框中单击图标，在视图区显示如图3-11所示“XC”和“YC”文本框，在文本框中输入所需数值，确定绘制点。

（4）参数模式：在“型材”对话框中单击图标，在视图区显示如图3-12所示“长度”和“角度”或者“半径”文本框，在文本框中输入所需数值，拖动鼠标，在所要放置位置单击鼠标左键，绘制直线或者弧。和坐标模式的区别是：在数值输入文本框中输入数值后，坐标模式是确定的，而参数模式是浮动的。

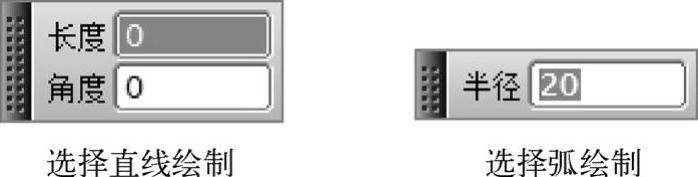

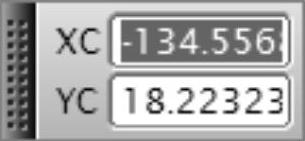

图3-11 “坐标模式”数值输入文本框
