创建突出块特征

（1）选择“菜单”→“插入”→“突出块”命令，或者依次单击“主页”选项卡→“基本”组→“突出块”图标，打开图11-85所示的“突出块”对话框。

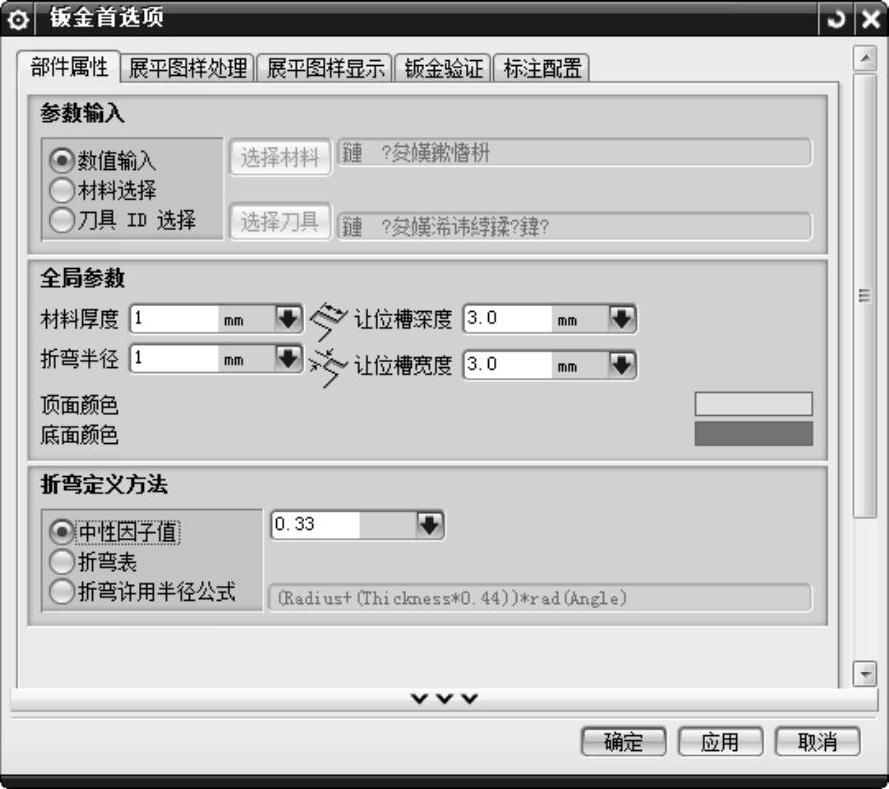

图11-84 “钣金首选项”对话框

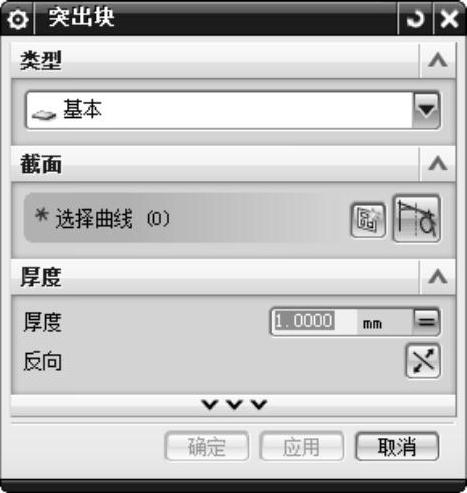

图11-85 “突出块”对话框

（2）在“类型”下拉列表框中选择“基本”，单击“绘制截面”按钮，打开如图11-86所示的“创建草图”对话框。设置“XC-YC平面”为参考平面，单击“确定”按钮，进入草图绘制环境，绘制如图11-87所示的草图。依次单击“主页”选项卡→“草图”组→“完成”图标，草图绘制完毕。

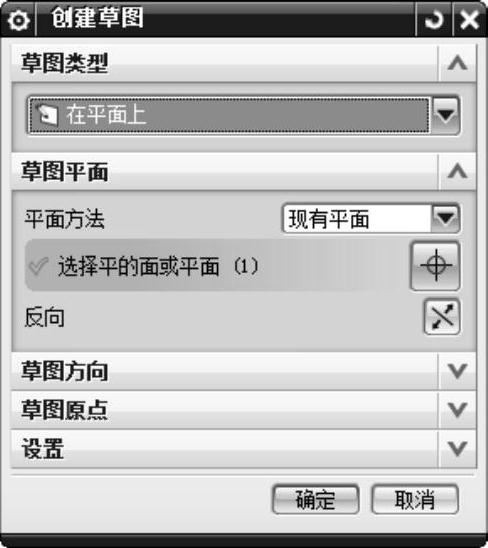

图11-86 “创建草图”对话框

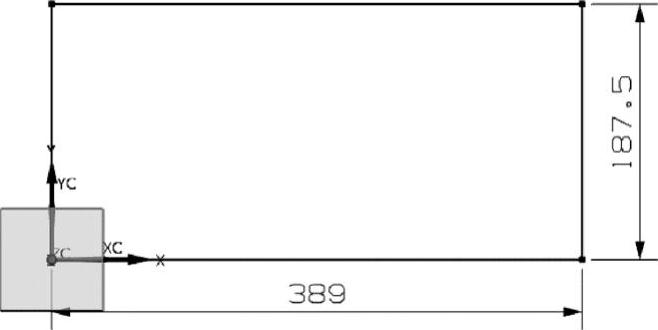

图11-87 绘制的草图

（3）在“厚度”文本框中输入“1”，单击“确定”按钮，创建突出块特征，如图11-88所示。
