9.1.9 扫掠

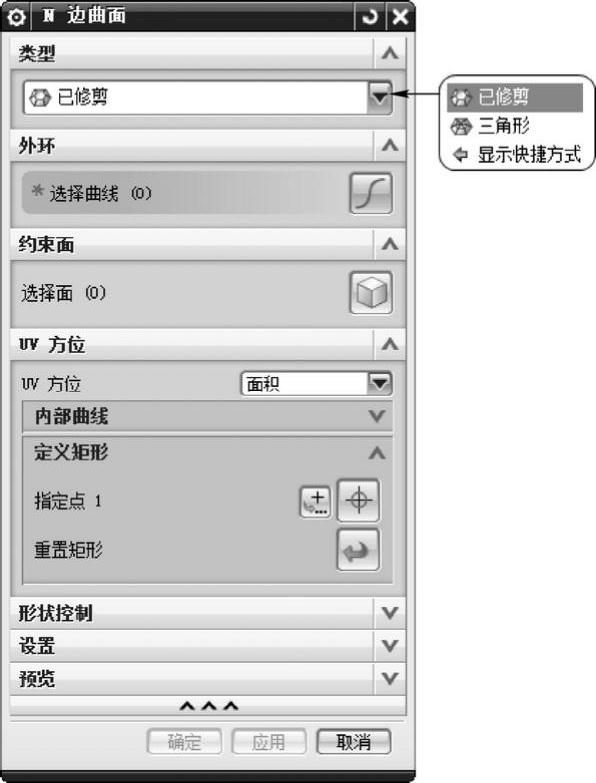

图9-44 “N边曲面”对话框
选择“菜单”→“插入”→“扫掠”→“扫掠”命令，或者依次单击“曲面”选项卡→“曲面”组→“扫掠”图标
，打开如图9-45所示的“扫掠”对话框。
该选项可以用来构造扫掠体，如图9-46所示。用预先描述的方式，沿一条空间路径移动的曲线轮廓线将扫掠体定义为扫掠外形轮廓。移动曲线轮廓线称为截面线串。该路径称为引导线串，因为它引导运动。

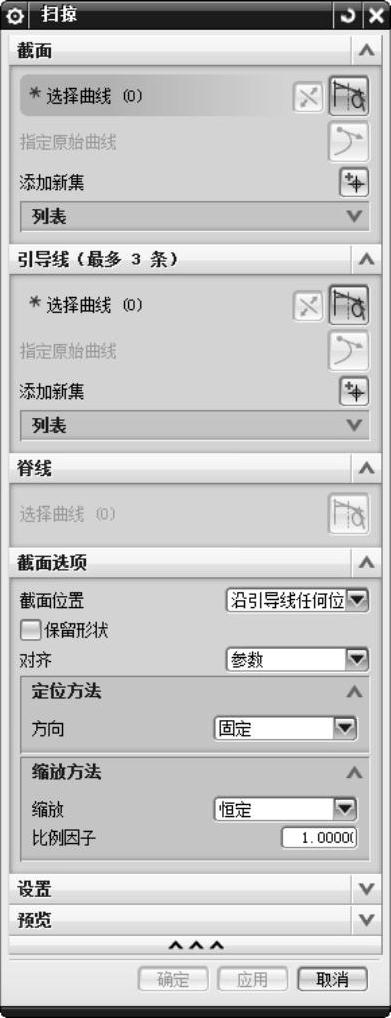

图9-45 “扫掠”对话框

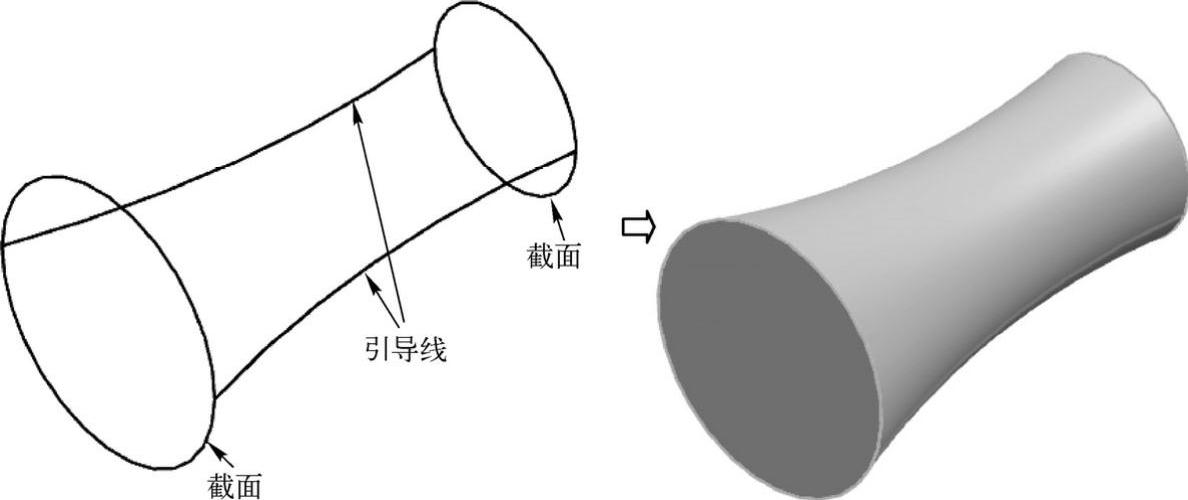

图9-46 “扫掠”示意图
引导线串在扫掠方向上控制着扫掠体的方向和比例。引导线串可以由单个或多个分段组成。每个分段可以是曲线、实体边或实体面。每条引导线串的所有对象必须光顺而且连续。必须提供一条、两条或三条引导线串。截面线串不必光顺，而且每条截面线串内的对象的数量可以不同。可以输入从1到最大数量为150的任何数量的截面线串。
如果所有选定的引导线串形成封闭循环，则第一条截面线串可以作为最后一条截面线串重新选定。
“扫掠”对话框中部分选项的功能如下。
1.定位方法
（1）固定：在截面线串沿着引导线串移动时，它保持固定的方向，并且结果是简单的平行或平移的扫掠。
（2）面的法向：局部坐标系的第二个轴和沿引导线串的各个点处的某基面的法向矢量一致，以约束截面线串和基面的联系。
（3）矢量方向：局部坐标系的第二个轴和用户在整个引导线串上指定的矢量一致。
（4）另一曲线：通过连接引导线串上相应的点和另一条曲线来获得局部坐标系的第二个轴（就好像在它们之间建立了一个直纹的片体）。
（5）一个点：和“另一曲线”相似，不同之处在于，获得第二个轴的方法是通过引导线串和点之间的三面直纹片体的等价物。
（6）强制方向：在沿着引导线串扫掠截面线串时，让用户把截面的方向固定在一个矢量方向。
2.缩放方法
（1）固定：让用户输入一个比例因子，它沿着整个引导线串保持不变。
（2）倒圆功能：在指定的起始比例因子和终止比例因子之间允许线性的或三次的比例，那些起始比例因子和终止比例因子对应于引导线串的起点和终点。
（3）另一曲线：类似于方向控制中的“另一曲线”，但是此处在任意给定点的比例是以引导线串和其他的曲线或实边之间的画线长度为基础的。
（4）一个点：和“另一曲线”相同，但是，是使用点而不是曲线。选择此种形式的比例控制的同时，还可以使用同一个点作方向控制（在构造三面扫掠时）。
（5）面积规律：让用户使用规律子功能控制扫掠体的交叉截面面积。
（6）周长规律：类似于“面积规律”，不同的是，用户控制扫掠体的交叉截面的周长，而不是它的面积。
