4.2.3 桥接
选择“菜单”→“插入”→“派生的曲线”→“桥接”命令或依次单击“曲线”选项卡→“派生的曲线”组→“派生的曲线”库→“桥接曲线”图标
，系统打开如图4-48所示的“桥接曲线”对话框。
该选项可以用来桥接两条不I司位置的曲线，边也可以作为曲线来选择。这是用户在曲线连接中最常用的方法。
“桥接曲线”对话框中部分选项的功能如下。
(1)起始对象：用J二确定桥接曲线操作的第一个对象。
●截面：选择一个可以定义曲线起点的截面，可以选择曲线或边。
●对象：选择一个对象以定义曲线的起点，可以选择而或点。
(2)终止对象：用于确定桥接曲线操作的第二个对象。
●基准：允许用户为曲线终点选择一个基准，并且曲线与该基准垂直。

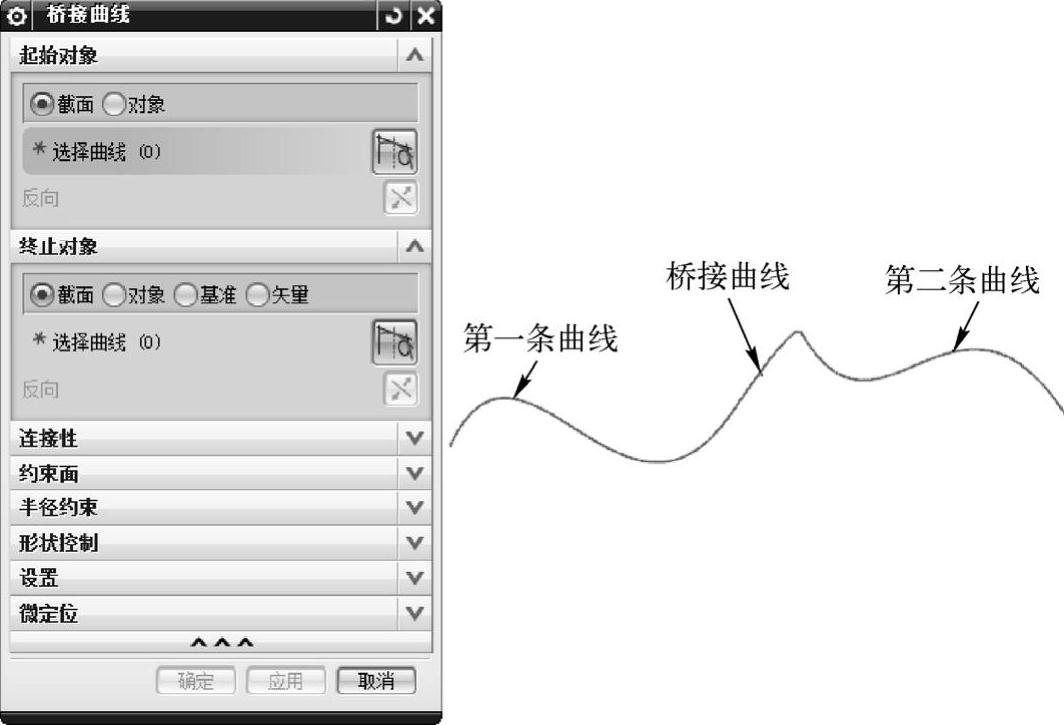

图4-48 “桥接曲线”对话框
●矢量：允许用户选择一个可以定义曲线终点的矢量。
“参考曲线形状”创建示意图如图4-49所示。
图4-49 “参考曲线形状”创意示意图
（3）连接性：用于设置桥接曲线的属性。
1）连续性：该下拉列表中有以下2个选项。
●相切：表示桥接曲线与第一条曲线、第二条曲线在连接点处相切连续，且为三阶样条曲线。
●曲率：表示桥接曲线与第一条曲线、第二条曲线在连接点处曲率连续，且为五阶或七阶样条曲线。
2）位置：移动滑尺上的滑块，确定点在曲线上的位置。
3）方向：通过“点构造器”来确定点在曲线上的位置。
（4）约束面：用于限制桥接曲线所在面。
（5）半径约束：用于限制桥接曲线的半径的类型和大小。
（6）形状控制：用于设置桥接曲线的形状。
1）相切幅值：通过改变桥接曲线与第一条曲线和第二条曲线连接点的切矢量值，来控制桥接曲线的形状。切矢量值的改变是通过“开始”和“结束”滑尺，或直接在“开始”和“结束”文本框中输入切矢量来实现的。

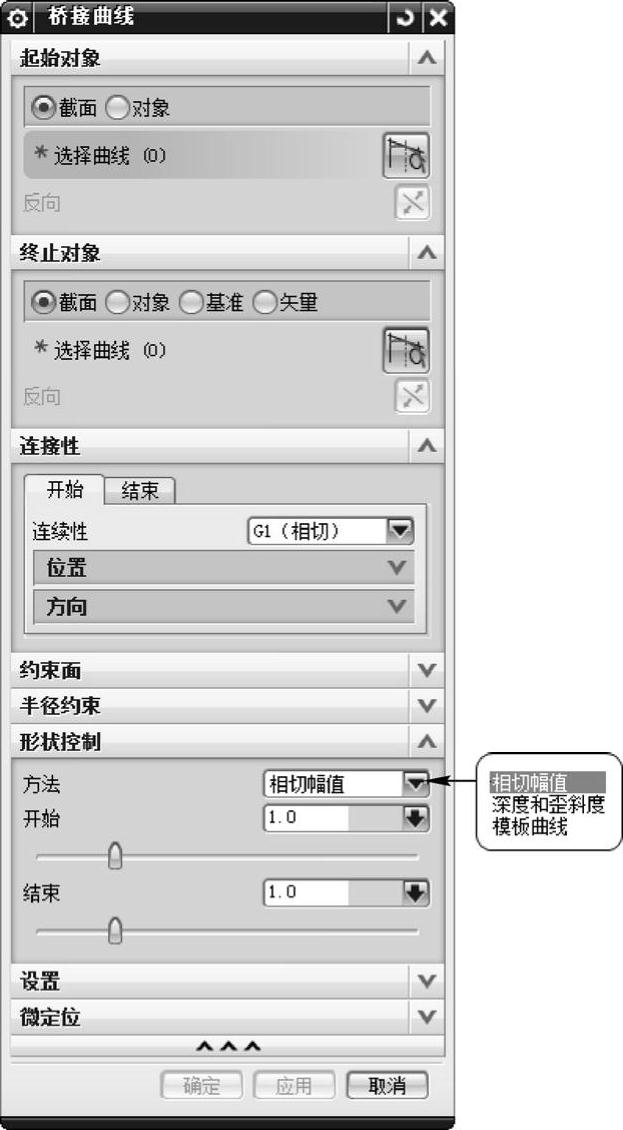

2）深度和歪斜度：当选择该控制方式时，“桥接曲线”对话框如图4-50所示。
●深度：是指桥接曲线峰值点的深度，即影响桥接曲线形状的曲率的百分比，其值可通过拖动下面的滑尺或直接在“深度”文本框中输入百分比值实现。

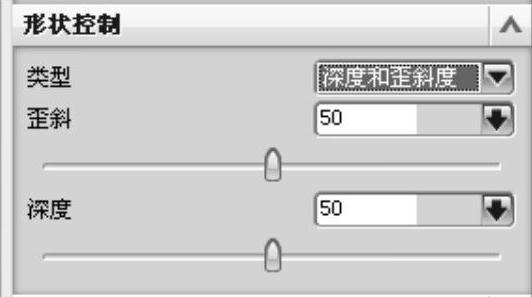

图4-50 “形状控制”选项
●歪斜：是指桥接曲线峰值点的倾斜度，即设定沿桥接曲线从第一条曲线向第二条曲线度量时峰值点位置的百分比。
3）模板曲线：用于选择现有样条，来控制桥接曲线的整体形状。
