爆炸图是在装配环境下把组成装配的组件拆分开来，以更好地表达整个装配的组成状况，便于观察每个组件的一种方法。爆炸图是一个已经命名的视图，一个模型中可以有多个爆炸图。UG默认的爆炸图名为Explosion，后加数字后缀。用户也可根据需要指定爆炸图名称。选择“菜单”→“装配”→“爆炸图”命令，打开如图10-51所示的“爆炸图”子菜单。选择“菜单”→“信息”→“装配”→“爆炸”命令，可以查询爆炸信息。

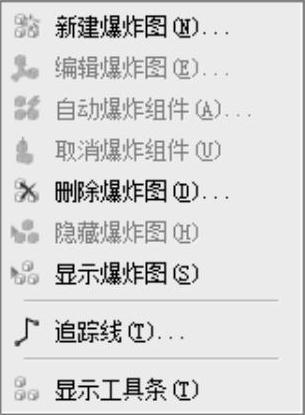

图10-51 “爆炸图” 子菜单
