创建拔模特征

11.创建拔模特征

(1)选择“菜单”→“插入”→“细节特征”→“拔模”命令,或者依次单击“主页”选项卡→“特征”组→“拔模”图标978-7-111-48312-0-Chapter06-197.jpg,弹出“拔模”对话框,如图6-133所示。

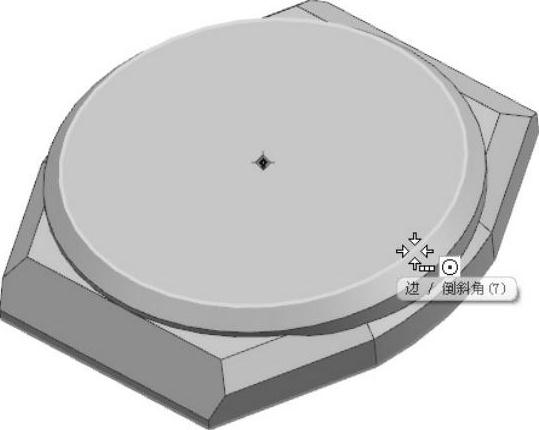

图6-131 捕捉圆心

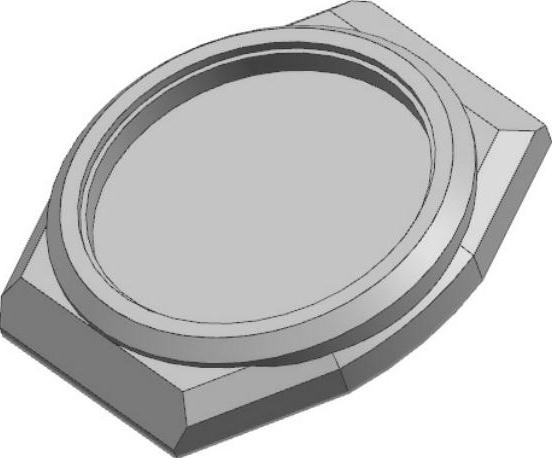

图6-132 创建简单孔

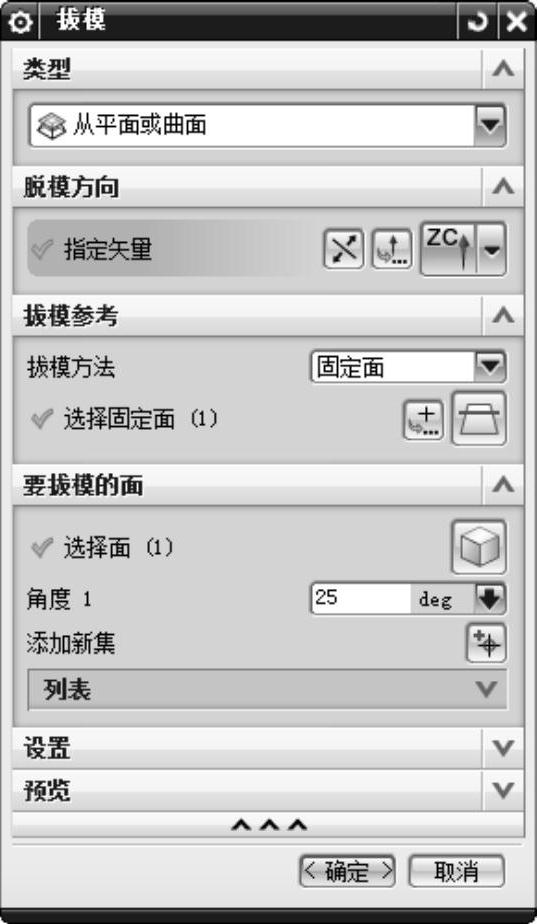

图6-133 “拔模”对话框

(2)在“类型”下拉列表框中选择“从平面或曲面”。

(3)在“指定矢量”下拉列表中选择978-7-111-48312-0-Chapter06-201.jpgZC轴)为拔模方向。

(4)在视图中选择简单孔2的上表面为固定平面。

(5)在视图中选择简单孔2的侧面为要拔模的面,并在“角度1”文本框中输入“25”,如图6-134所示。

(6)在“拔模”对话框中单击“确定”按钮,结果如图6-135所示。
