4.3.5  编辑圆角

4.3.5 编辑圆角

选择“菜单”→“编辑”→“曲线”→“圆角”命令或依次单击“曲线”选项卡→“更多”库→“编辑曲线”库→“编辑圆角”图标，打开如图4-92所示的“编辑圆角”对话框。该选项用于编辑已有的圆角。此选项类似于两个对象圆角的生成方法。在依次选择对象1、圆角、对象2之后会打开如图4-93所示的对话框。

“编辑圆角”对话框中各选项的功能如下。

（1）半径：指定圆角的新的半径值。半径值默认为被选圆角的半径或用户最近指定的半径。

（2）默认半径：该选项组下有2个单选按钮供选择。

●圆角：每编辑一个圆角，半径值就默认为它的半径。

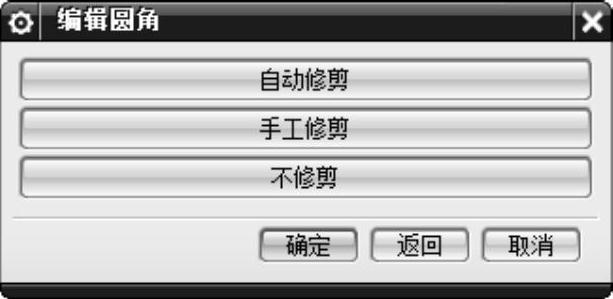

图4-92 “编辑圆角”对话框

图4-93 “编辑圆角”对话框

●模态的：该选项用于使半径值保持恒定，直到输入新的半径或半径默认值被更改为“圆角”。

（3）新的中心：让用户选择是否指定新的近似中心点。如果不勾选该复选框，当前圆角的圆弧中心用于开始计算修改的圆角。

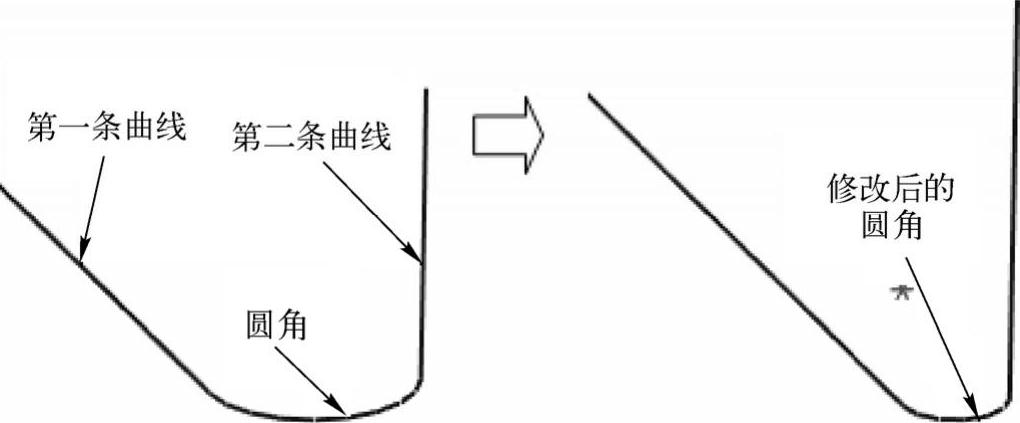

“编辑圆角”示意图如图4-94所示。

图4-94 “编辑圆角”示意图
