14.7.3  一维网格

一维网格定义两个节点的单元，是沿直线或曲线定义的网格。

选择“菜单”→“插入”→“网格”→“1D网格”命令，或依次单击“主页”选项卡→“网格”组→“1D网格”图标，打开“1D网格”对话框，如图14-21所示。

“1D网格”对话框中部分选项的功能如下。

（1）类型：一维网格包括梁、杆、棒、带阻尼弹簧、两自由度弹簧和刚性件等多种类型。

（2）网格密度选项：该下拉列表中有以下2个选项。

●数量：表示在所选定的对象上产生的单元个数。

●大小：表示在所选定的对象按指定的大小产生单元。

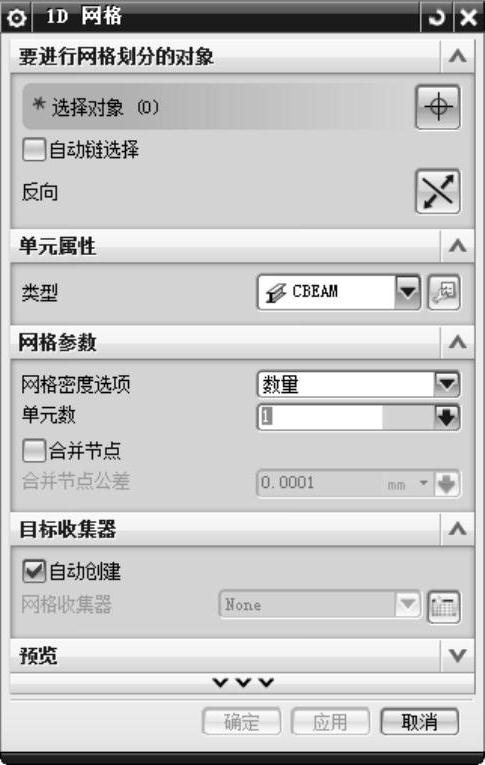

图14-21 “1D网格”对话框
