11.1  NX钣金概述

本节主要介绍如何进入钣金环境，以及钣金特征的创建流程。

启动UG NX 9.0后，选择“菜单”→“文件”→“新建”命令，或者依次单击“主页”选项卡→“标准”组→“新建”图标，打开“新建”对话框，如图11-1所示。

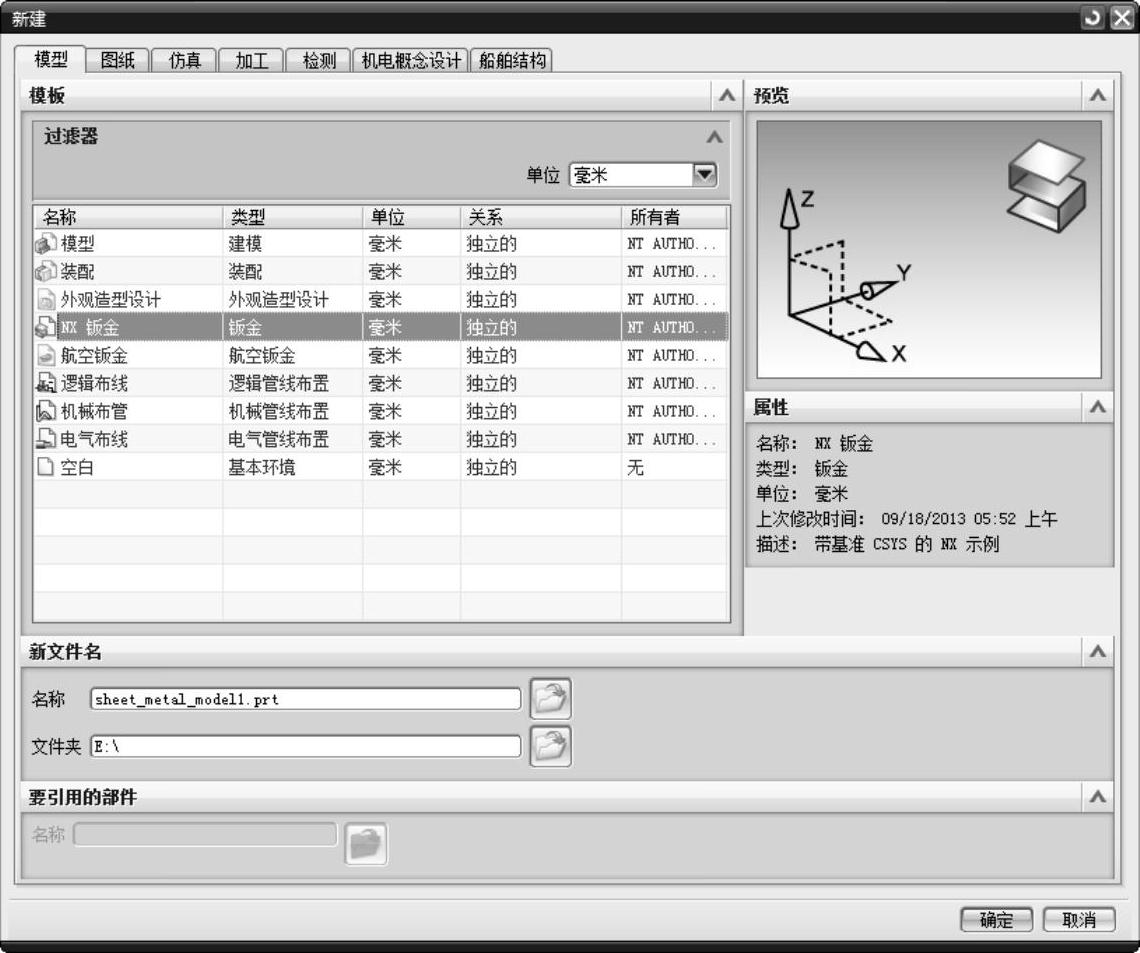

图11-1 “新建”对话框

在“模板”选项组中选择“NX钣金”，输入文件名称和文件路径，单击“确定”按钮，进入UG NX钣金环境，如图11-2所示。它提供了UG专门面向钣金件的直接的钣金设计环境。

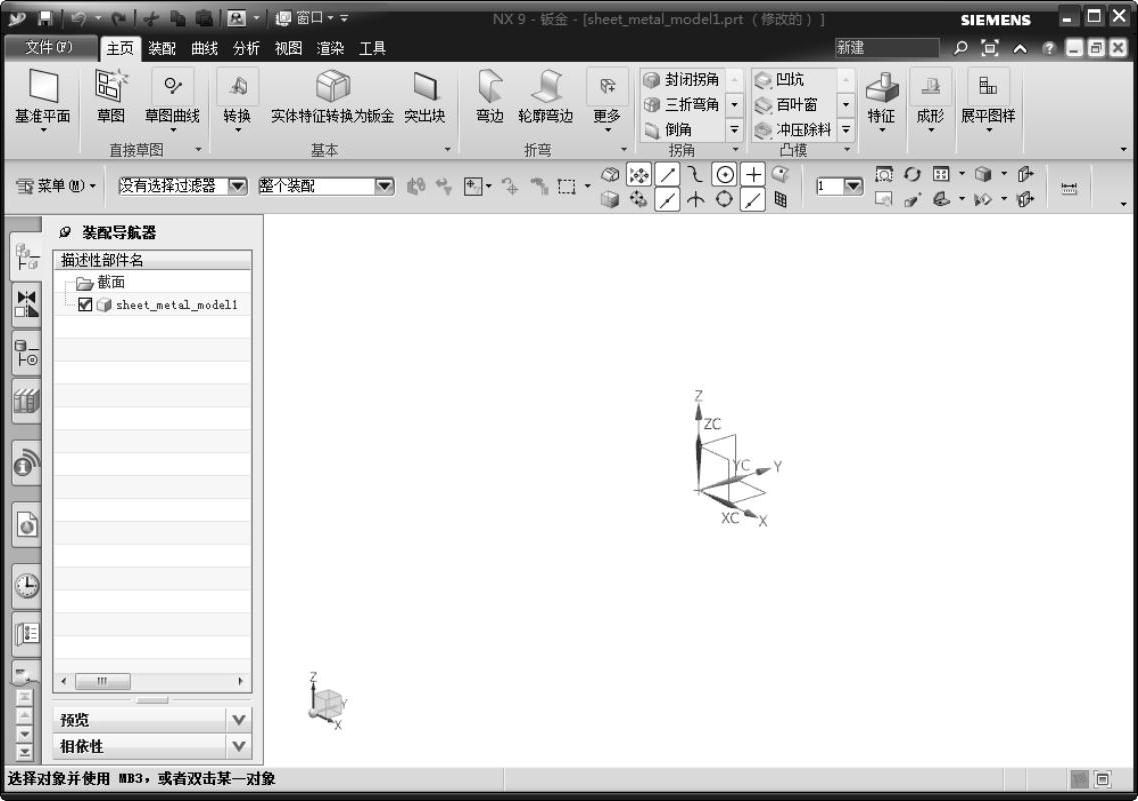

图11-2 NX钣金建模环境

当在其他环境中时，依次单击“应用模块”选项卡→“设计”组→“钣金”图标，如图11-3所示，进入钣金设计环境。
