13.标注直径

（1）依次单击“主页”选项卡→“尺寸”组→“快速”图标，弹出如图12-94所示的“快速尺寸”对话框，在对话框的测量方法中选择“直径”。按照如图12-104所示设置公差值。

（2）在图样的右视图中，选择中间圆，旋转直径尺寸到合适位置处，单击鼠标左键，固定尺寸，效果如图12-105所示。

图12-103 带公差的圆柱形尺寸

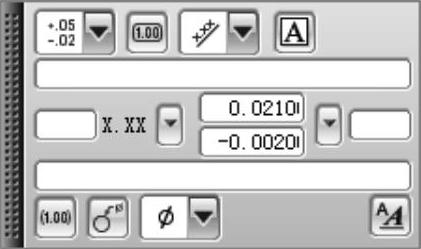

图12-104 设置公差

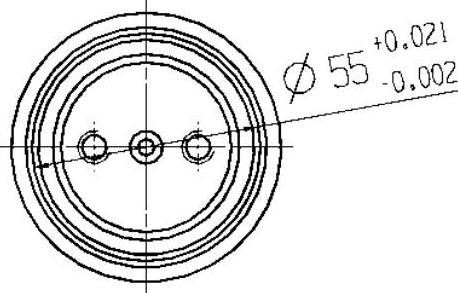

图12-105 带公差的直径尺寸

工程图的整体效果如图12-106所示。
