11.3.6  转换为钣金件

转换到钣金件是指把非钣金件转换为钣金件，但钣金件必须是等厚度的。

选择“菜单”→“插入”→“转换”→“转换为钣金”命令，或者依次单击“NX钣金”工具栏中的“转换为钣金”图标，打开如图11-78所示的“转换为钣金”对话框。

“转换为钣金”对话框中部分选项的功能如下。

（1）基本面：指定选择钣金零件平面作为固定位置来创建转换为钣金件特征。

（2）选择边：用于创建边缘裂口所要选择的边缘。

（3）选择截面：用来指定已有的边缘来创建“转换到钣金件”特征。

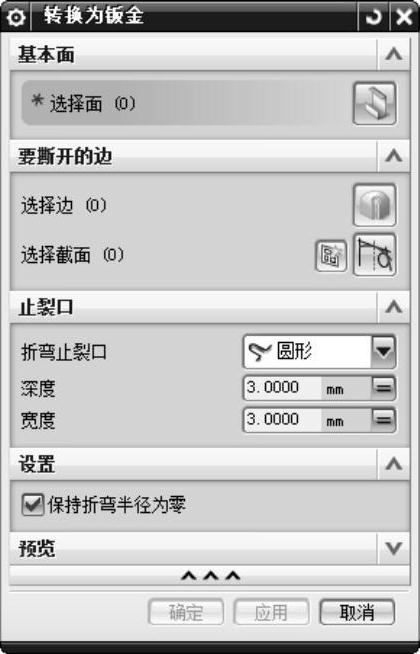

图11-78 “转换为钣金”对话框

（4）绘制截面：选择零件平面作为参考平面绘制直线草图作为转换为钣金件特征的边缘来创建转换为钣金件特征。
