5.1.1 点

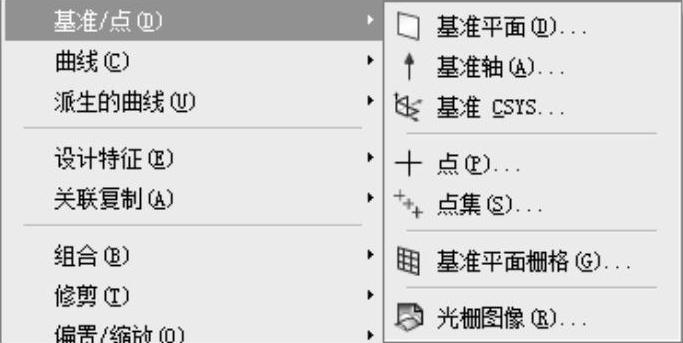

图5-1 “基准/点”子菜单
选择“菜单”→“插入”→“基准/点”→“点”命令或依次单击“主页”→“特征”组→“基准/点”下拉菜单→“点”图标
，系统打开如图5-2所示的“点”对话框。

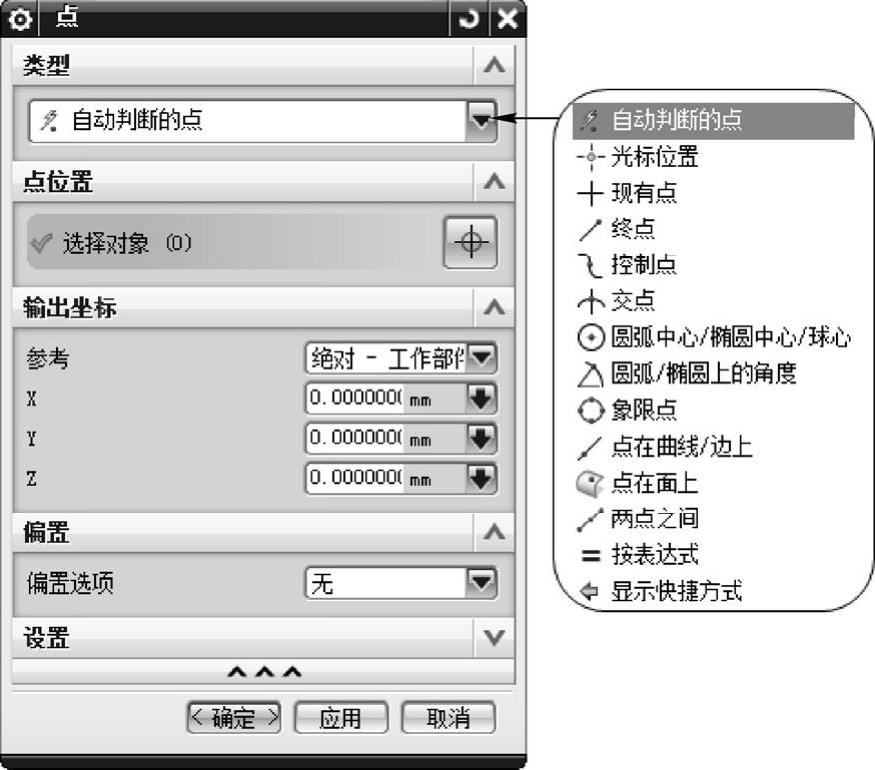

图5-2 “点”对话框
下面介绍该对话框中主要参数的用法。
●
自动判断的点：根据鼠标所指的位置指定各种点之中离光标最近的点。
●
光标位置：直接在鼠标左键单击的位置上建立点。
●
现有点：根据已经存在的点，在该点位置上再创建一个点。
●
终点：根据鼠标选择位置，在靠近鼠标选择位置的端点处建立点。如果选择的特征为完整的圆，那么端点为零象限点。
●
控制点：在曲线的控制点上构造一个点或规定新点的位置。控制点与曲线的类型有关，可以是直线的中点或端点、二次曲线的端点、样条曲线的定义点或控制点等。
●
交点：在两段曲线的交点上、曲线和平面的交点上，或曲线和曲面的交点上创建一个点或规定新点的位置。
●
圆弧中心/椭圆中心/球心：在所选圆弧、椭圆或球的中心建立点。
●
圆弧/椭圆上的角度：在与X轴正向成一定角度（沿逆时针方向）的圆弧/椭圆弧上创建一个点或规定新点的位置，在如图5-3所示的对话框中输入曲线上的角度。
●
象限点：即圆弧的四分点，在圆弧或椭圆弧的四分点处创建一个点或规定新点的位置。
●
点在曲线／边上：在如图5-4所示的对话框中设置“弧长／弧长百分比／参数百分比”值，即可在选择的特征上建立点。

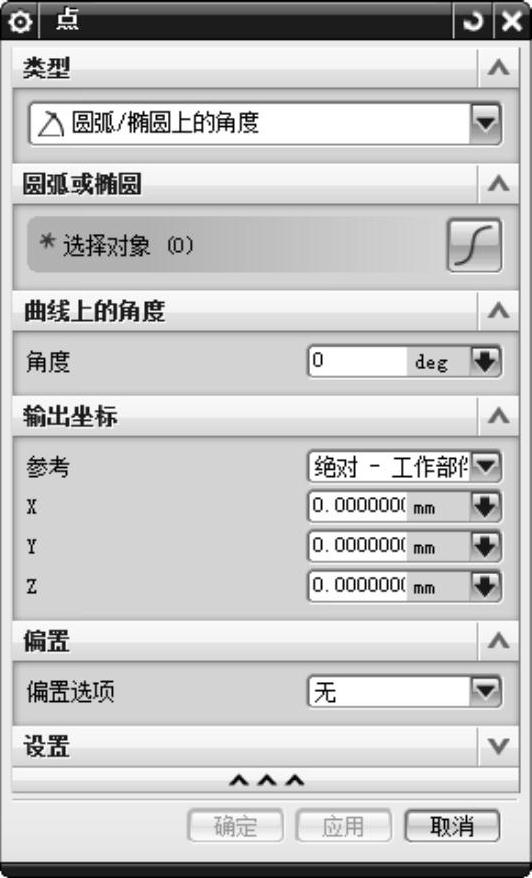

图5-3 圆弧/椭圆上的角度

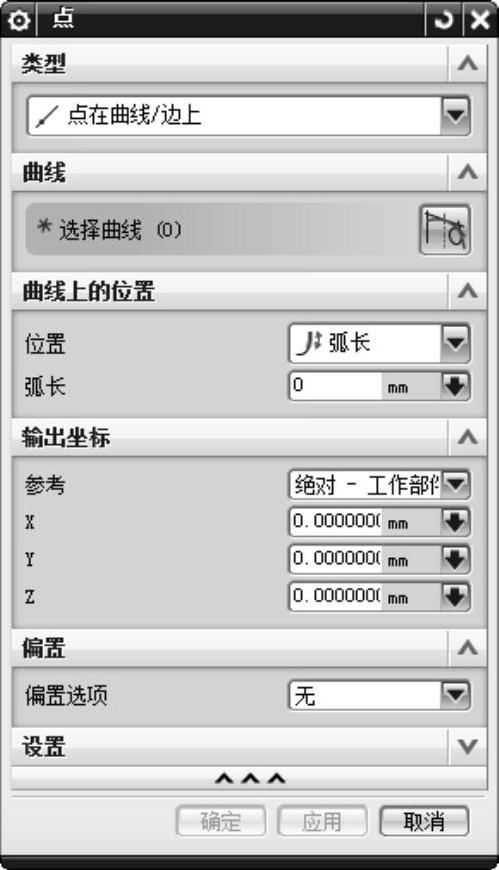

图5-4 点在曲线/边上
●
点在面上：在如图5-5所示的对话框中设置“U向参数”和“V向参数”的值，即可在面上建立点。
●
两点之间：在如图5-6所示的对话框中设置“位置百分比”文本框的值，即可在两点之间建立点。

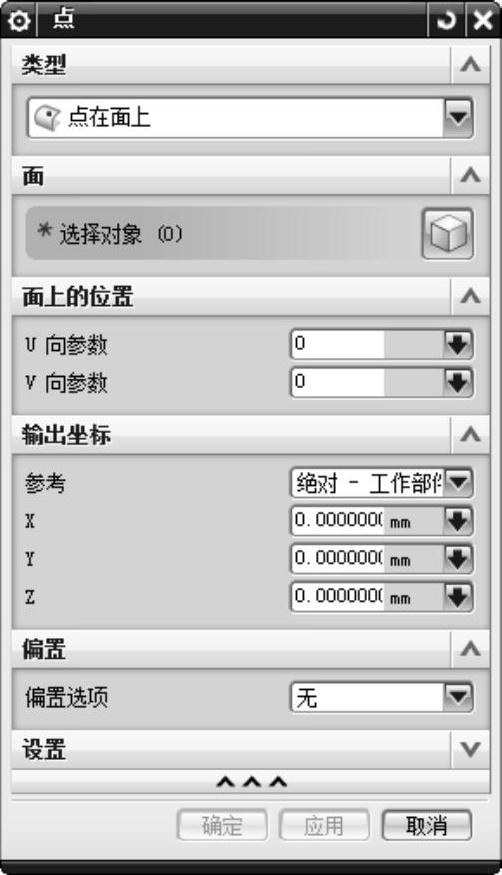

图5-5 点在面上

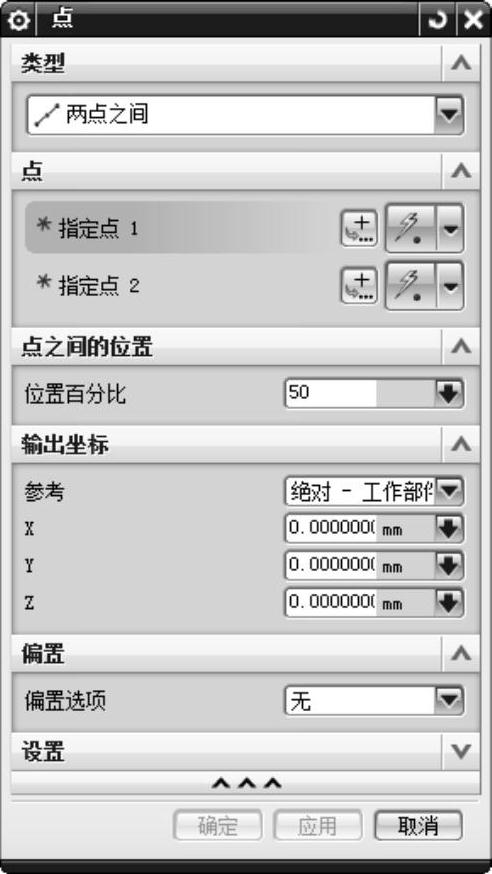

图5-6 两点之间
●
按表达式：根据选择的表达式来创建点。也可以在对话框中单击“创建表达式”按钮
，打开“表达式”对话框，创建新的表达式，然后根据新建的表达式创建点。
