4.2.9 镜像曲线
选择“菜单”→“插入”→“派生的曲线”→“镜像”命令或依次单击“曲线”选项卡→“派生的曲线”组→“派生的曲线”库→“镜像曲线”图标
，系统打开如图4-63所示的“镜像曲线”对话框。其示意图如图4-64所示。

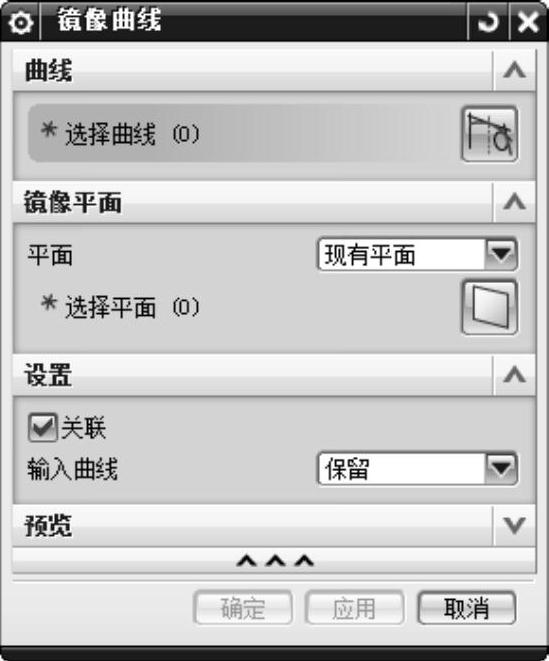

图4-63 “镜像曲线”对话框

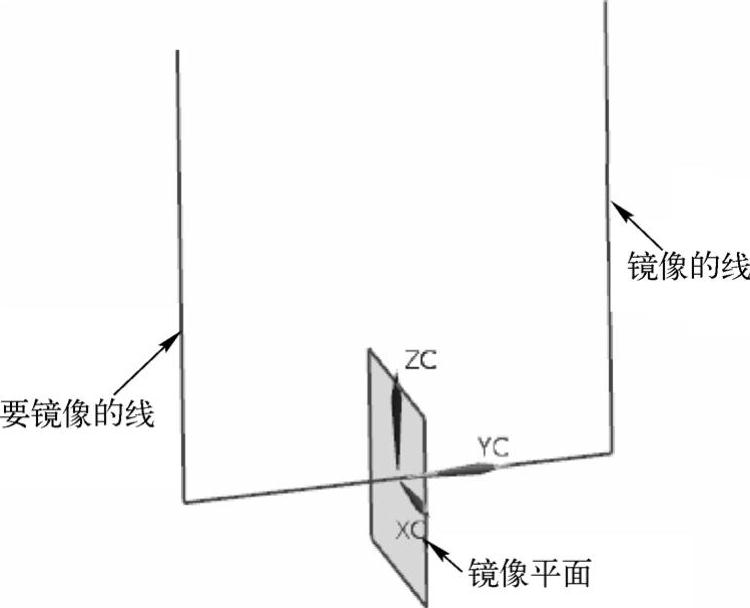

图4-64 “镜像曲线”示意图
“镜像曲线”对话框中部分选项的功能如下。
（1）曲线：用于确定要镜像的曲线。
（2）镜像平面：用于确定镜像的面和基准平面。选择镜像曲线后，选择镜像平面。
（3）关联：若勾选该复选框，则原曲线保持不变，在投影面上生成与原曲线相关联的投影曲线，只要原曲线发生变化，投影曲线也随之发生变化。
