13.8.3  干涉

干涉主要用于比较在机构运动过程中是否发生重叠现象。

选择“菜单”→“工具”→“封装”→“干涉”命令，或依次单击“主页”选项卡→“分析”组→“干涉”图标，打开如图13-49所示的“干涉”对话框。

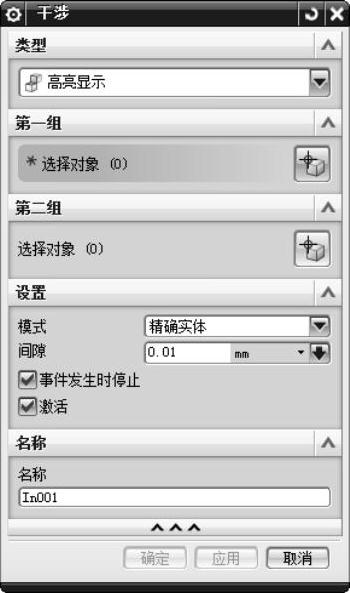

图13-49 “干涉”对话框

（1）类型：当机构发生干涉时，系统可以根据用户选择产生高亮显示和创建实体两种动作。当选择高亮显示时，若发生干涉，则会高亮显示干涉连杆，同时在状态行给出提示信息。当选择创建实体时，若发生干涉，则系统会生成一个相交实体，描述干涉发生的体积。

（2）参考框：参考框包括绝对和相对两个选项。当选择绝对参考帧时，重叠体定位于干涉发生处，当选择相对参考帧时，重叠体定位于干涉连杆上。用户可以通过相对参考帧将重叠体和连杆进行布尔减操作，达到消除干涉现象的目的。
