13.5.6  矢量扭矩

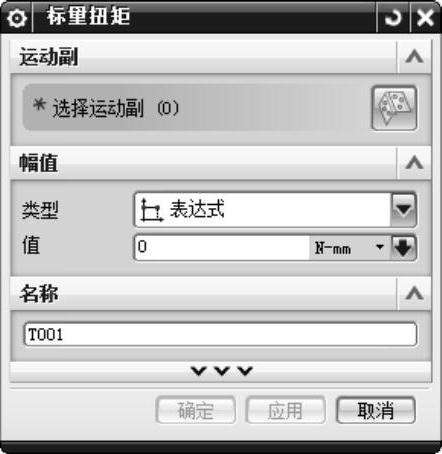

图13-35 “标量扭矩”对话框

矢量扭矩与标量扭矩的主要区别是旋转轴的定义，标量扭矩必须施加在旋转副上，而矢量扭矩则是施加在连杆上的，其旋转轴可以是用户自定义坐标系的Z轴或绝对坐标系的一个或多个轴线。

（1）选择“菜单”→“插入”→“载荷”→“矢量扭矩”命令，或依次单击“主页”选项卡→“加载”组→“矢量扭矩”图标，弹出如图13-36所示的“矢量扭矩”对话框。

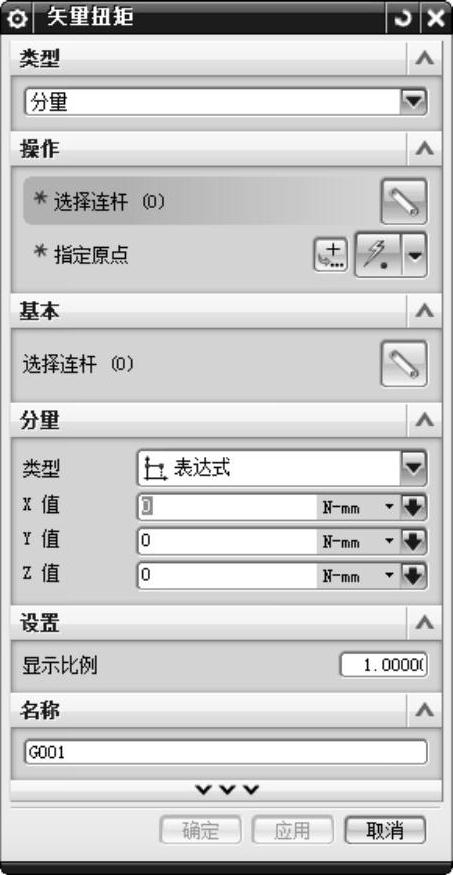

图13-36 “矢量扭矩”对话框

（2）选择连杆，选择原点。

（3）单击“指定方位”按钮，选择合适的方位。

（4）设置“分量”参数。

（5）系统默认的矢量扭矩为G001。
