9.1.6 剖切曲面

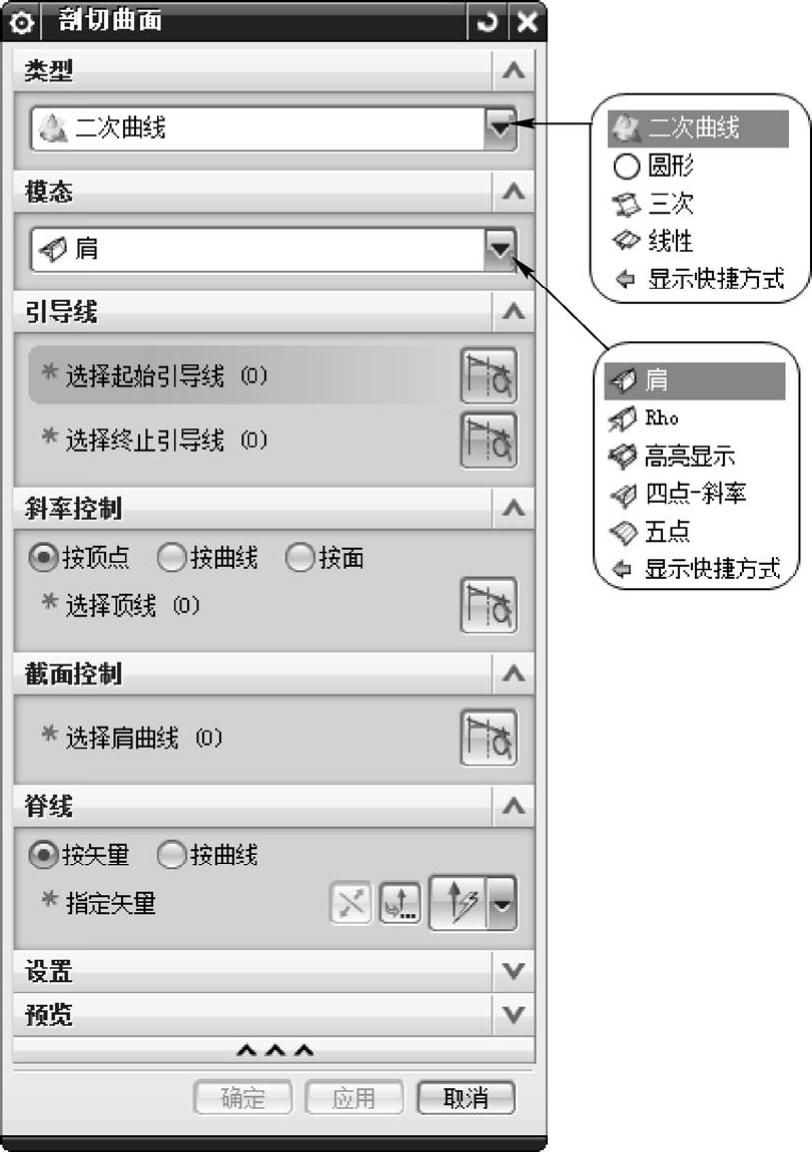

选择“菜单”→“插入”→“扫掠”→“截面”命令，或依次单击“曲面”选项卡→“曲面”组→“更多”库→“扫掠”库→“剖切曲面”图标
，系统会打开如图9-22所示的“剖切曲面”对话框。
图9-22 “剖切曲面”对话框
该选项通过使用二次构造技巧定义的截面来构造体。截面自由形式特征作为位于预先描述平面内的截面曲线的无限族，开始和终止并且通过某些选定控制曲线。另外，系统从控制曲线直接获取二次端点切矢，并且使用连续的二维二次外形参数沿体改变截面的整个外形。
为符合工业标准并且便于数据传递，“截面”选项产生带有B曲面的体作为输出。
“剖切曲面”对话框中部分选项的功能如下。
（1）类型：可选择二次曲线、圆形、三次和线性。
（2）模态：根据选择的类型所列出的各个模态。若类型为“二次曲线”，则模态包括肩、Rho、高亮显示、四点-斜率和五点；若类型为“圆形”，则模态包括三点、两点-半径、两点-斜率、半径-角度-圆弧、中心半径和相切半径；若类型为“三次”，则模态包括两个斜率和圆角桥接。
（3）引导线：用于指定起始位置和结束位置，在某些情况下，指定剖切曲面的内部形状。
（4）斜率控制：用于控制来自起始边或终止边的任一者或两者、单一顶线或者起始面或终止面的剖切曲面的形状。
（5）截面控制：控制在剖切曲面中定义截面的方式。根据选择的类型，这些选项可以在曲线、边或面选择的规律定义之间变化。
（6）脊线：用于控制已计算剖切平面的方位。
（7）设置：用于控制U方向上的截面形状，设置重建和公差选项，以及创建顶线。
各选项部分组合功能如下。

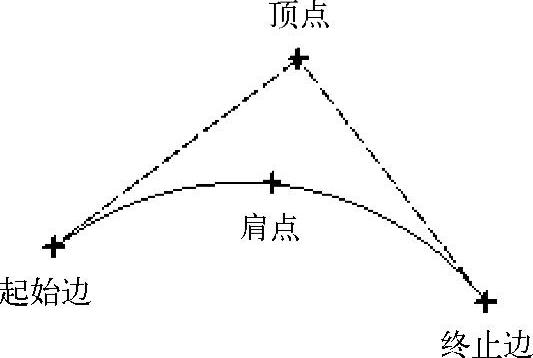

1）二次曲线-肩线-按顶线：可以使用这个选项生成起始于第一条选定曲线、通过一条称为肩曲线的内部曲线并且终止于第三条选定曲线的截面自由形式特征。每个端点的斜率由选定顶线定义，如图9-23所示。

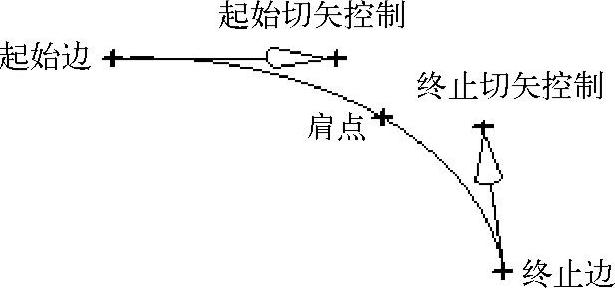

2）二次曲线-肩线-按曲线：该选项可以生成起始于第一条选定曲线、通过一条内部曲线（称为肩曲线）并且终止于第三条曲线的截面自由形式特征。切矢在起始边和终止边由两个不相关的切矢控制曲线定义，如图9-24所示。
图9-23 “二次曲线-肩线-按顶线”示意图
图9-24 “二次曲线-肩线-按曲线”示意图
3）二次曲线-肩线-按面：可以使用这个选项生成截面自由形式特征。该特征在分别位于两个体上的两条曲线间形成光顺的圆角。体起始于第一条选定曲线，与第一个选定体相切，终止于第二条曲线，与第二个体相切，并且通过肩曲线，如图9-25所示。

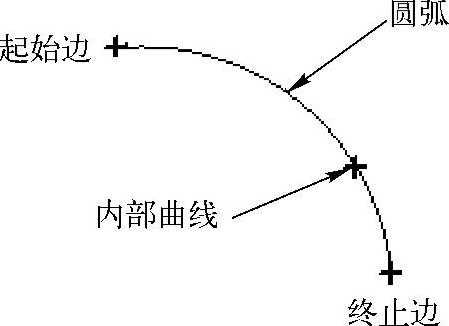

4）圆形-三点：该选项可以通过选择起始边曲线、内部曲线、终止边曲线和脊线曲线来生成截面自由形式特征。片体的截面是圆弧，如图9-26所示。
图9-25 “二次曲线-肩线-按面”示意图

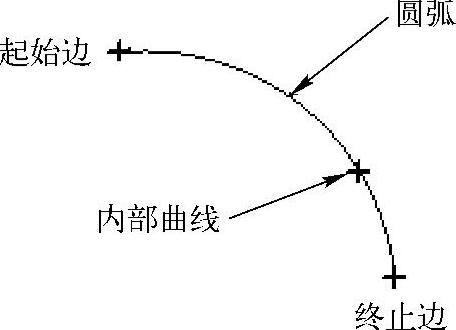

图9-26 “圆形-三点”示意图

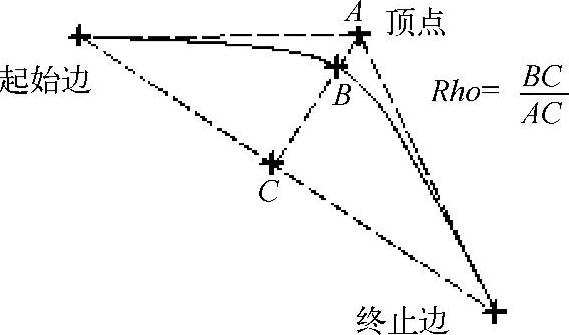

5）二次曲线-Rho-按顶线：可以使用这个选项来生成起始于第一条选定曲线并且终止于第二条曲线的截面自由形式特征。每个端点的切矢由选定的顶线定义。每个二次截面的完整性由相应的Rho值控制，如图9-27所示。

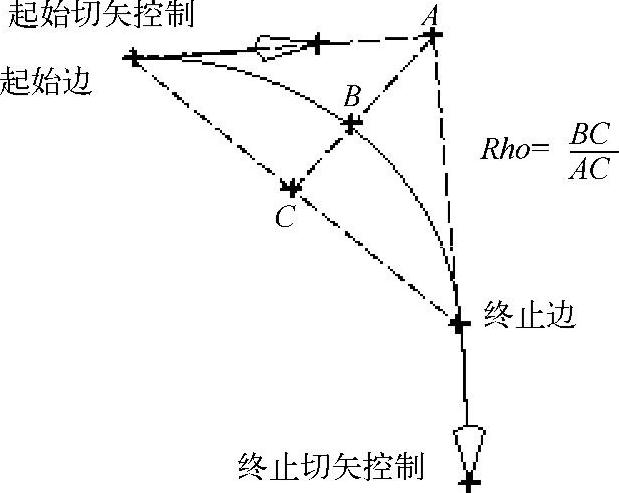

6）二次曲线-Rho-按曲线：该选项可以生成起始于第一条选定边曲线并且终止于第二条边曲线的截面自由形式特征。切矢在起始点和终止点由两个不相关的切矢控制曲线定义。每个二次截面的完整性由相应的Rho值控制，如图9-28所示。
图9-27 “二次曲线-Rho-按顶线”示意图
图9-28 “二次曲线-Rho-按曲线”示意图

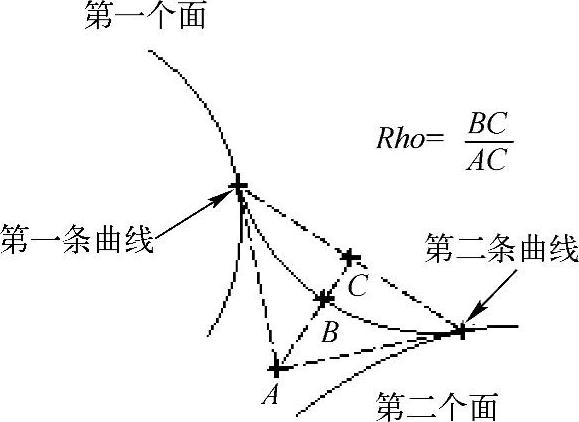

7）二次曲线-Rho-按面：可以使用这个选项生成截面自由形式特征。该特征在分别位于两个体上的两条曲线间形成光顺的圆角。每个二次截面的完整性由相应的Rho值控制，如图9-29所示。

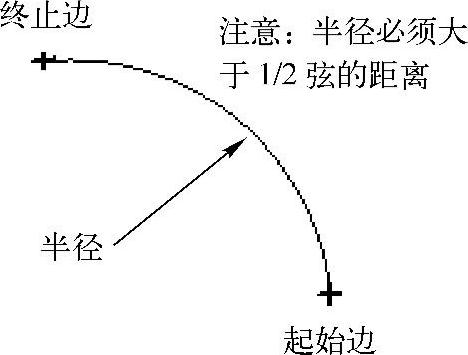

8）圆形-两点-半径：该选项生成带有指定半径圆弧截面的体。对于脊线方向，从第一条选定曲线到第二条选定曲线以逆时针方向生成体。半径必须至少是每个截面的起始边与终止边之间距离的一半，如图9-30所示。
图9-29 “二次曲线-Rho-按面”示意图
图9-30 “圆形-两点-半径”示意图
9）二次曲线-高亮显示-按顶线：该选项可以生成带有起始于第一条选定曲线并终止于第二条曲线而且与指定直线相切的二次截面的体。每个端点的切矢由选定顶线定义，如图9-31所示。

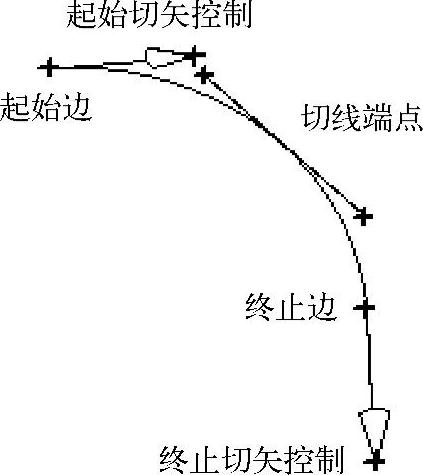

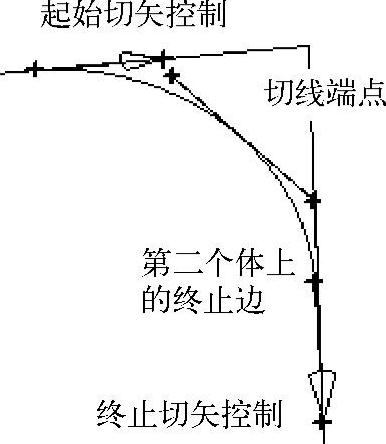

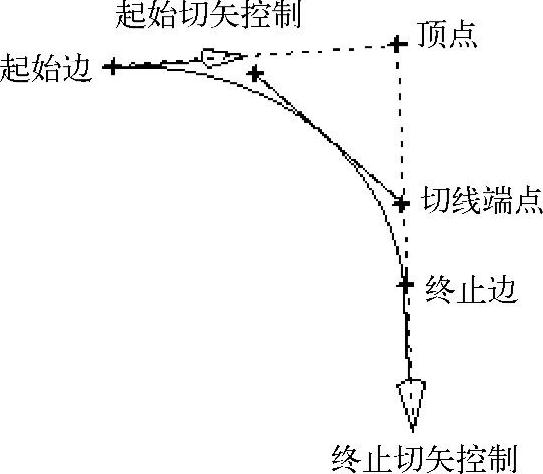

10）二次曲线-高亮显示-按曲线：该选项可以生成带有起始于第一条选定边曲线并终止于第二条边曲线而且与指定直线相切的二次截面的体。切矢在起始点和终止点由两个不相关的切矢控制曲线定义，如图9-32所示。
图9-31 “二次曲线-高亮显示-按顶线”示意图
图9-32 “二次曲线-高亮显示-按曲线”示意图
11）二次曲线-高亮显示-按面：可以使用这个选项生成带有在分别位于两个体上的两条曲线之间构成光顺圆角并与指定直线相切的二次截面的体，如图9-33所示。

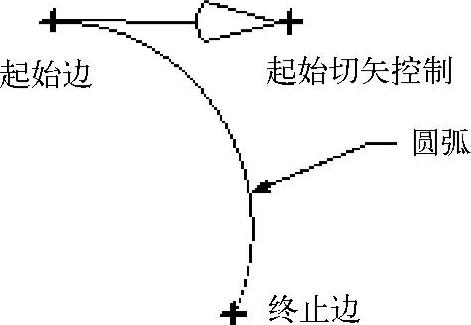

12）圆形-两点-斜率：该选项可以生成起始于第一条选定边曲线并且终止于第二条边曲线的截面自由形式特征。切矢在起始处由选定的控制曲线决定。片体的截面是圆弧，如图9-34所示。
13）二次曲线-四点斜率：该选项可以生成起始于第一条选定曲线、通过两条内部曲线并且终止于第四条曲线的截面自由形式特征。也可以定义起始切矢的切矢控制曲线，如图9-35所示。
图9-33 “二次曲线-高亮显示-按面”示意图
图9-34 “圆形-两点-斜率”示意图

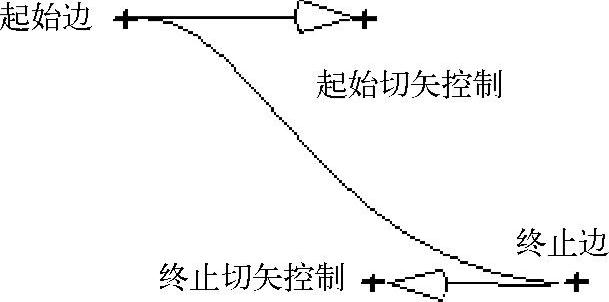

14）三次曲线-两个斜率：该选项生成带有截面的S形的体，该截面在两条选定边曲线之间构成光顺的三次圆角。切矢在起始点和终止点由两个不相关的切矢控制曲线定义，如图9-36所示。
图9-35 “二次曲线-四点斜率”示意图
图9-36 “三次曲线-两个斜率”示意图
15）三次曲线-圆角桥接：该选项生成一个体，该体带有在位于两组面上的两条曲线之间构成桥接的截面，如图9-37所示。

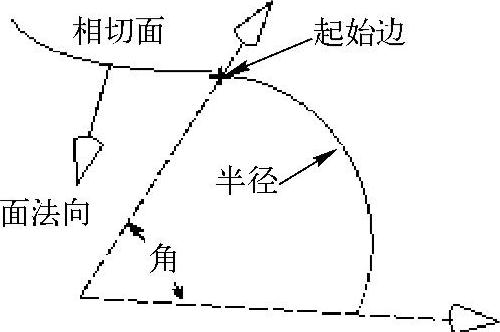

16）圆形-半径/角度/圆弧：该选项可以通过在选定边、相切面、体的曲率半径和体的张角上定义起始点来生成带有圆弧截面的体。角度可以在-170°～0°或0°～170°变化，但是禁止通过零。半径必须大于零。曲面的默认位置在面法向的方向上，或者可以将曲面反向到相切面的反方向，如图9-38所示。
图9-37 “三次曲线-圆角桥接”示意图
图9-38 “圆形-半径/角度/圆弧”示意图

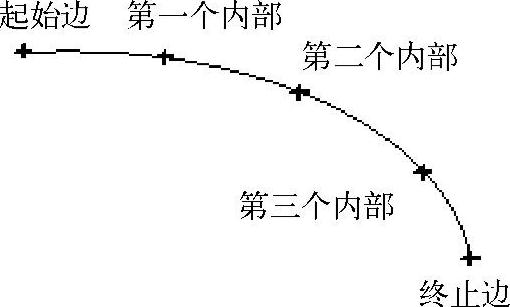

17）二次曲线-五点：该选项可以使用5条已有曲线作为控制曲线来生成截面自由形式特征。体起始于第一条选定曲线，通过3条选定的内部控制曲线，并且终止于第5条选定的曲线。而且提示选择脊线曲线。5条控制曲线必须完全不同，但是脊线曲线可以为先前选定的控制曲线，如图9-39所示。
18）线性：该选项可以生成与一个或多个面相切的线性截面曲面。选择其相切面、起始曲面和脊线来生成这个曲面，如图9-40所示。
图9-39 “二次曲线-五点”示意图

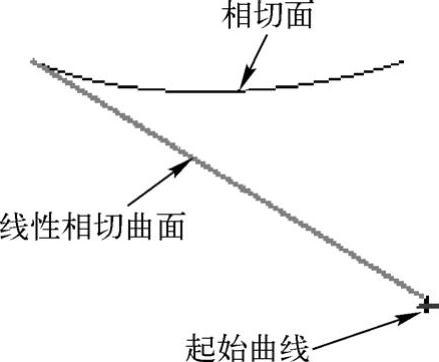

图9-40 “线性”示意图

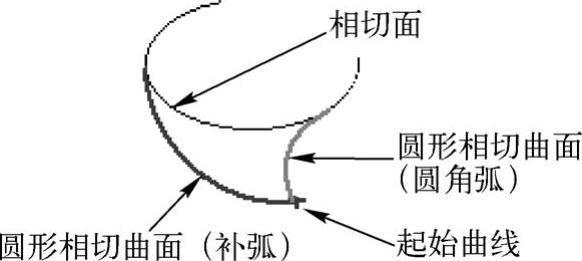

19）圆形-相切半径：该选项可以生成与面相切的圆弧截面曲面。通过选择其相切面、起始曲线和脊线并定义曲面的半径来生成这个曲面，如图9-41所示。
20）圆形-中心半径：可以使用这个选项生成整圆截面曲面。选择引导线串、可选方向线串和脊线来生成圆截面曲面，然后定义曲面的半径，如图9-42所示。
图9-41 “圆形-相切半径”示意图

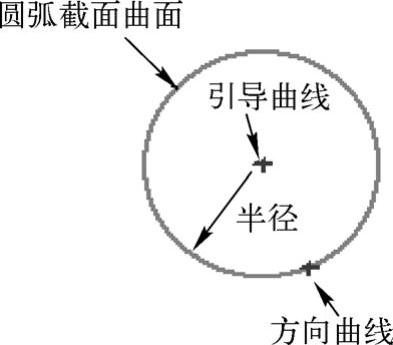

图9-42 “圆形-中心半径”示意图
