6.1.4  垫块

6.1.4 垫块

选择“菜单”→“插入”→“设计特征”→“垫块”命令或依次单击“主页”→“特征”组→“更多”库→“设计特征”库→“垫块”图标978-7-111-48312-0-Chapter06-26.jpg,打开如图6-17所示的“垫块”对话框,让用户在已有实体上生成垫块。

“垫块”对话框中各选项的功能如下。

(1)矩形:选中该选项,在选定放置平面及水平参考面后,系统打开如图6-18所示的“矩形垫块”对话框。让用户定义一个有指定长度、宽度和深度,在拐角处有指定半径,具有直面或斜面的垫块,如图6-19所示。

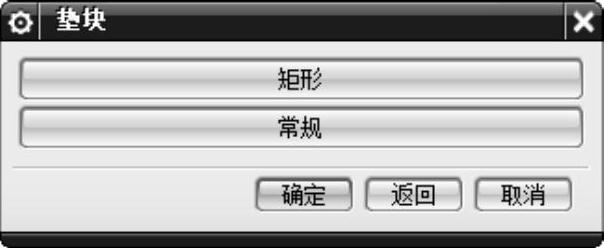

图6-17 “垫块”对话框

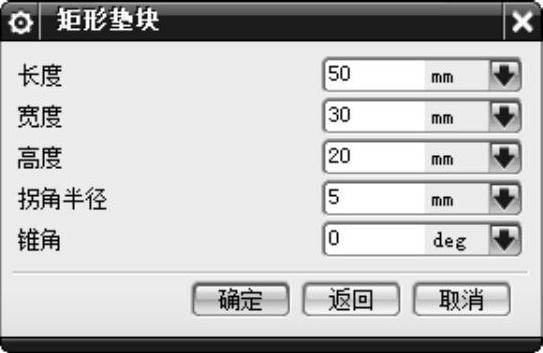

图6-18 “矩形垫块”对话框

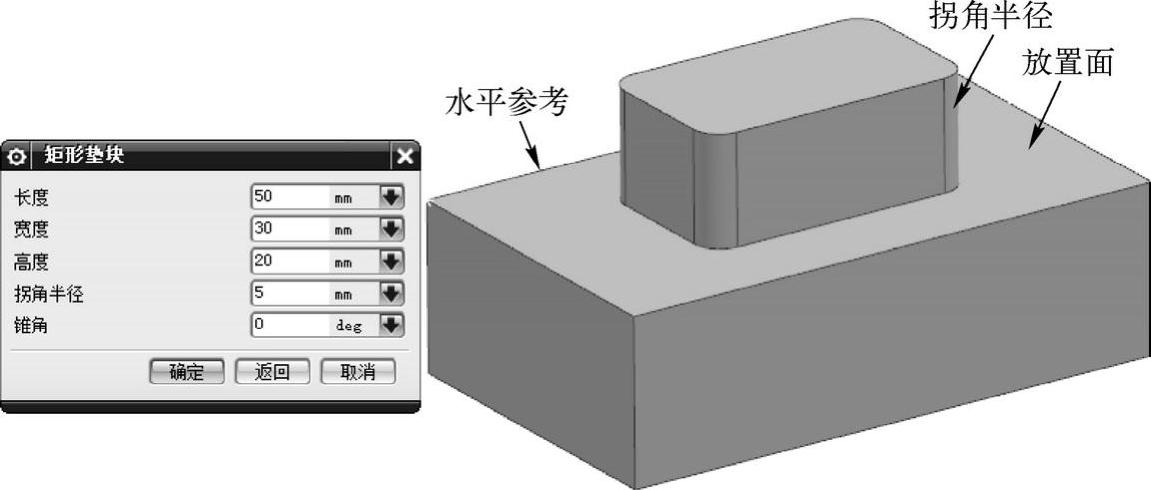

图6-19 创建矩形垫块示意图

(2)常规:选中该选项后,系统会打开如图6-20所示的“常规垫块”对话框。与矩形垫块相比,该选项所定义的垫块具有更大的灵活性。该选项各功能与“腔体”的“常规”选项类似,此处从略,示意图如图6-21所示。

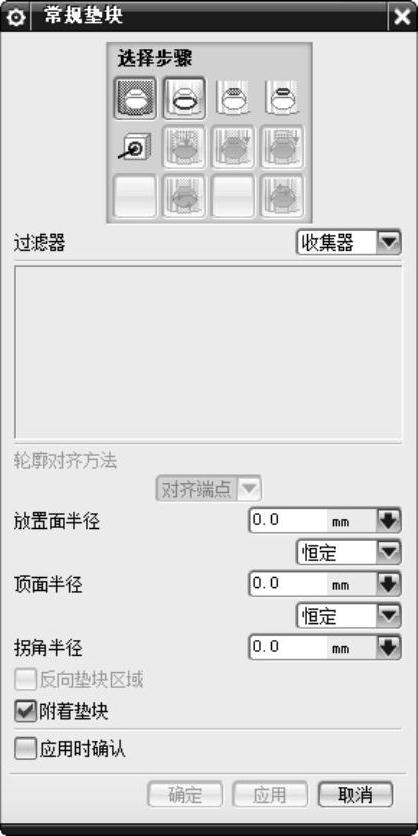

图6-20 “常规垫块”对话框

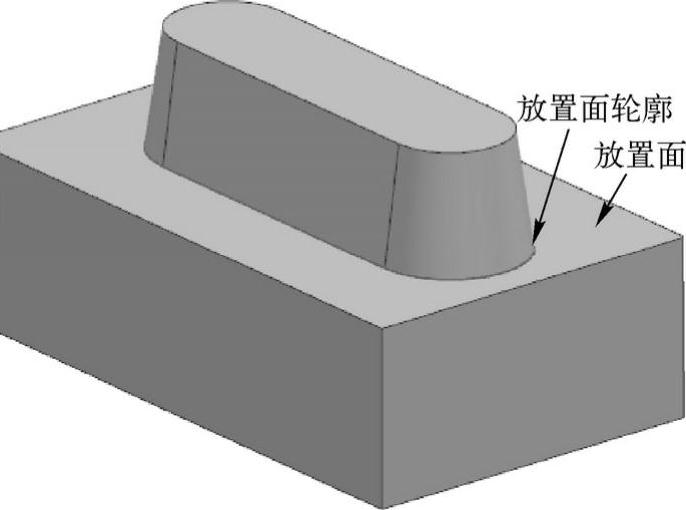

图6-21 常规示意图
