9.2.2 规律延伸
选择“菜单”→“插入”→“弯边曲面”→“规律延伸”命令，或者依次单击“曲面”选项卡→“曲面”组→“规律延伸”图标
，打开如图9-82所示的“规律延伸”对话框。

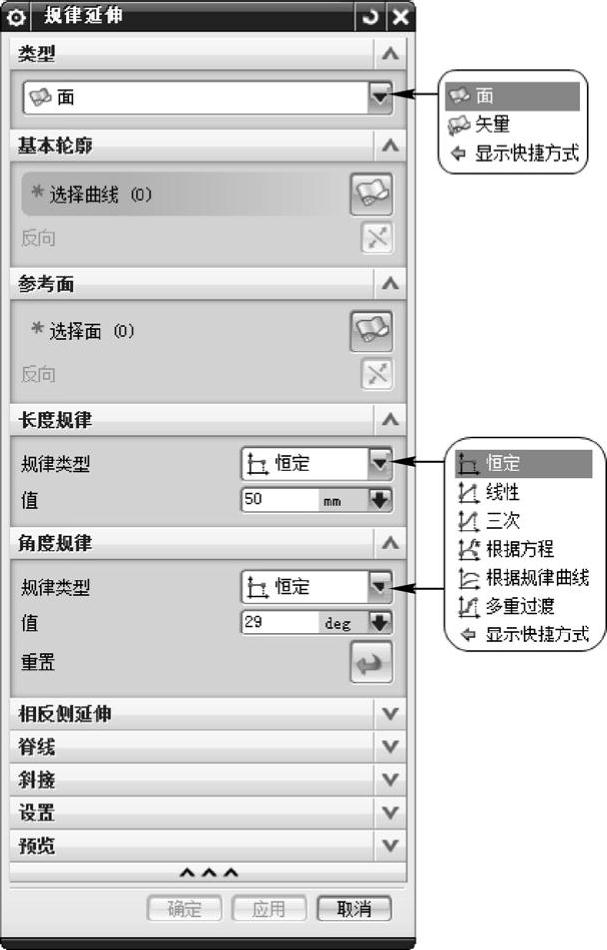

图9-82 “规律延伸”对话框
“规律延伸”对话框中部分选项的功能如下。
（1）类型：可以选择面和矢量。
●面：指定使用一个或多个面来为延伸曲面组成一个参考坐标系。参考坐标系建立在“基本曲线串”的中点上，示意图如图9-83和图9-84所示。
图9-83 角度为0°的“面”规律延伸示意图

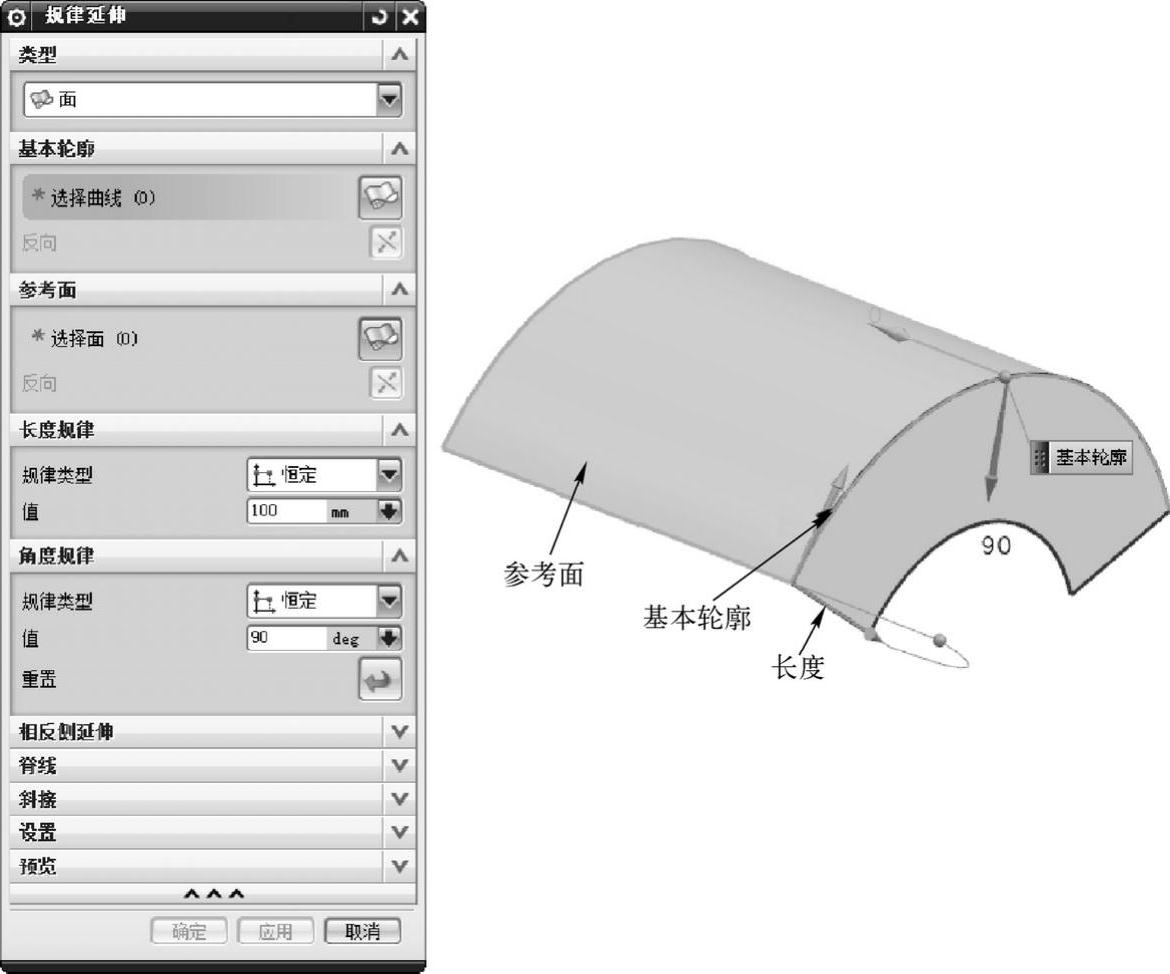

图9-84 角度为90°的“面”规律延伸示意图
●矢量：指定在沿着基本曲线线串的每个点处计算和使用一个坐标系来定义延伸曲面。此坐标系的方向是这样确定的：使0°角平行于矢量方向，使90°轴垂直于由0°轴和基本轮廓切线矢量定义的平面。此参考平面的计算是在“基本轮廓”的中点上进行的，示意图如图9-85所示。

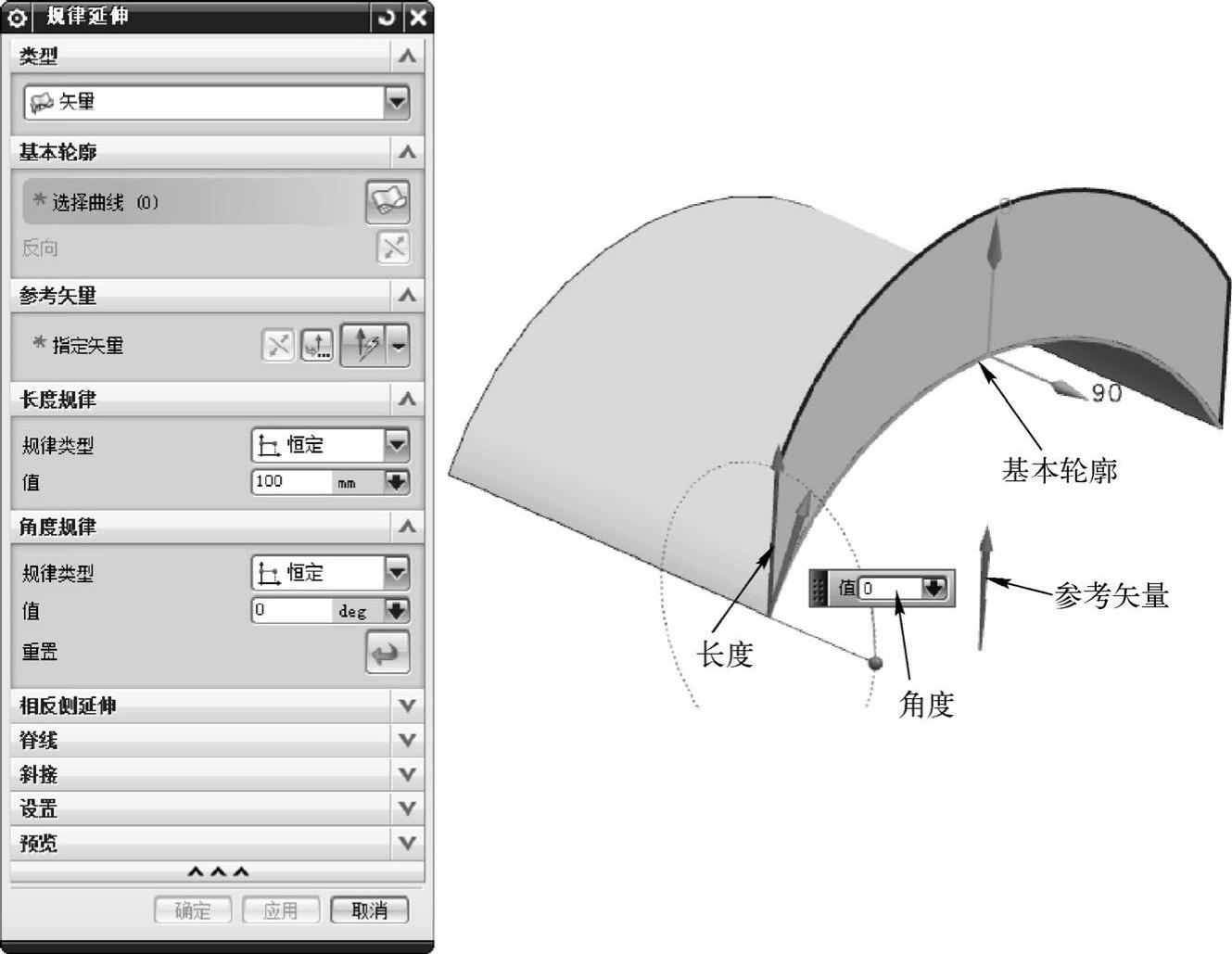

图9-85 “矢量”规律延伸示意图
（2）基本轮廓：让用户选择一条基本曲线或边界线串，系统用它在它的基边上定义曲面轮廓。
（3）参考面：让用户选择一个或多个面来定义用于构造延伸曲面的参考方向。
（4）参考矢量：让用户通过使用标准的“矢量方式”或“矢量构造器”指定一个矢量，用它来定义构造延伸曲面时所用的参考方向。
（5）脊线：（可选的）指定可选的脊线线串会改变系统确定局部坐标系方向的方法，这样，垂直于脊线线串的平面决定了测量“角度”所在的平面。
（6）长度规律：其中的“规律类型”下拉列表框让用户指定用于延伸长度的规律方式以及使用此方式的适当的值。
●恒定：使用恒定的规则（规律），当系统计算延伸曲面时，它沿着基本曲线线串移动，截面曲线的长度保持恒定的值。
●线性：使用线性的规则（规律），当系统计算延伸曲面时，它沿着基本曲线线串移动，截面曲线的长度从基本曲线线串起始点的起始值到基本曲线线串终点的终止值呈线性变化。
●三次：使用三次的规则（规律），当系统计算延伸曲面时，它沿着基本曲线线串移动，截面曲线的长度从基本曲线线串起始点的起始值到基本曲线线串终点的终止值呈非线性变化。
（7）角度规律：让用户指定用于延伸角度的规律方式以及使用此方式的适当的值。
