6.2.2 面倒圆

选择“菜单”→“插入”→“细节特征”→“面倒角”命令或单击“主页”选项卡→“特征”组→“面倒圆”图标，打开如图6-75所示的“面倒圆”对话框。此选项让用户通过可选的圆角面的修剪生成一个相切于指定面组的圆角。

“面倒圆”对话框中部分选项的功能如下。

1.类型

（1）两个定义面链：选择两个面链和半径来创建圆角，示意图如图6-76所示。

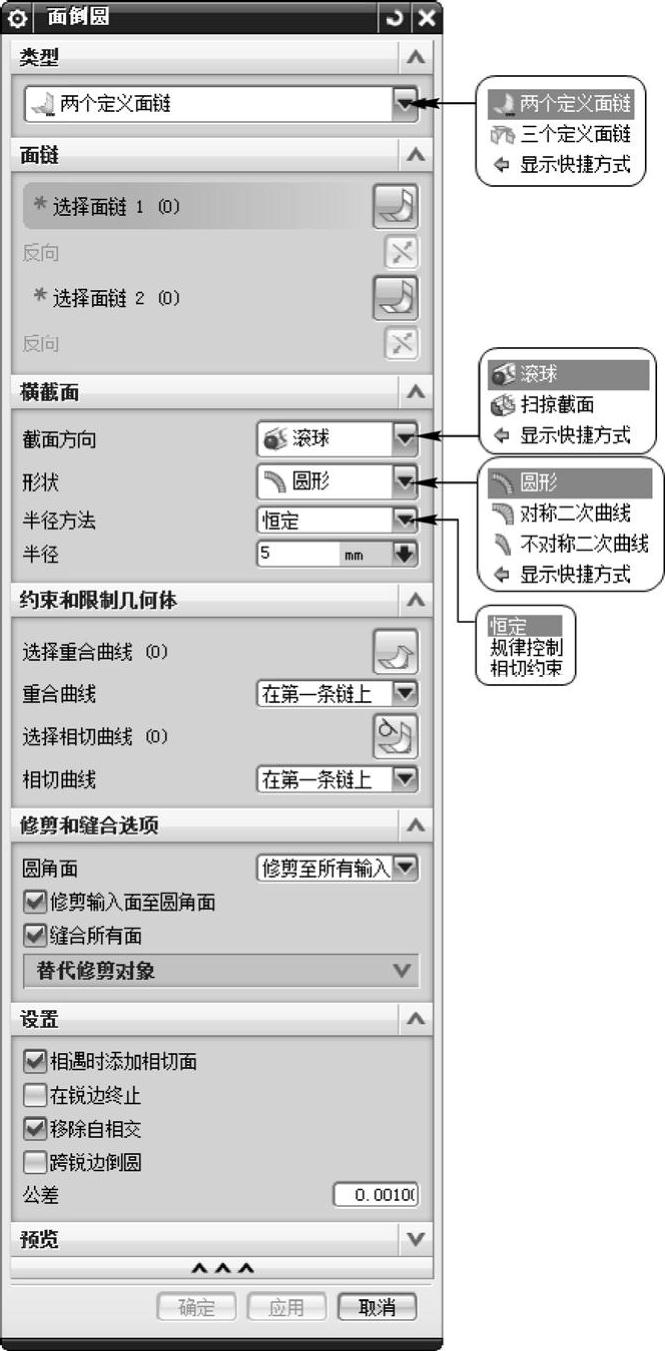

图6-75 “面倒圆”对话框

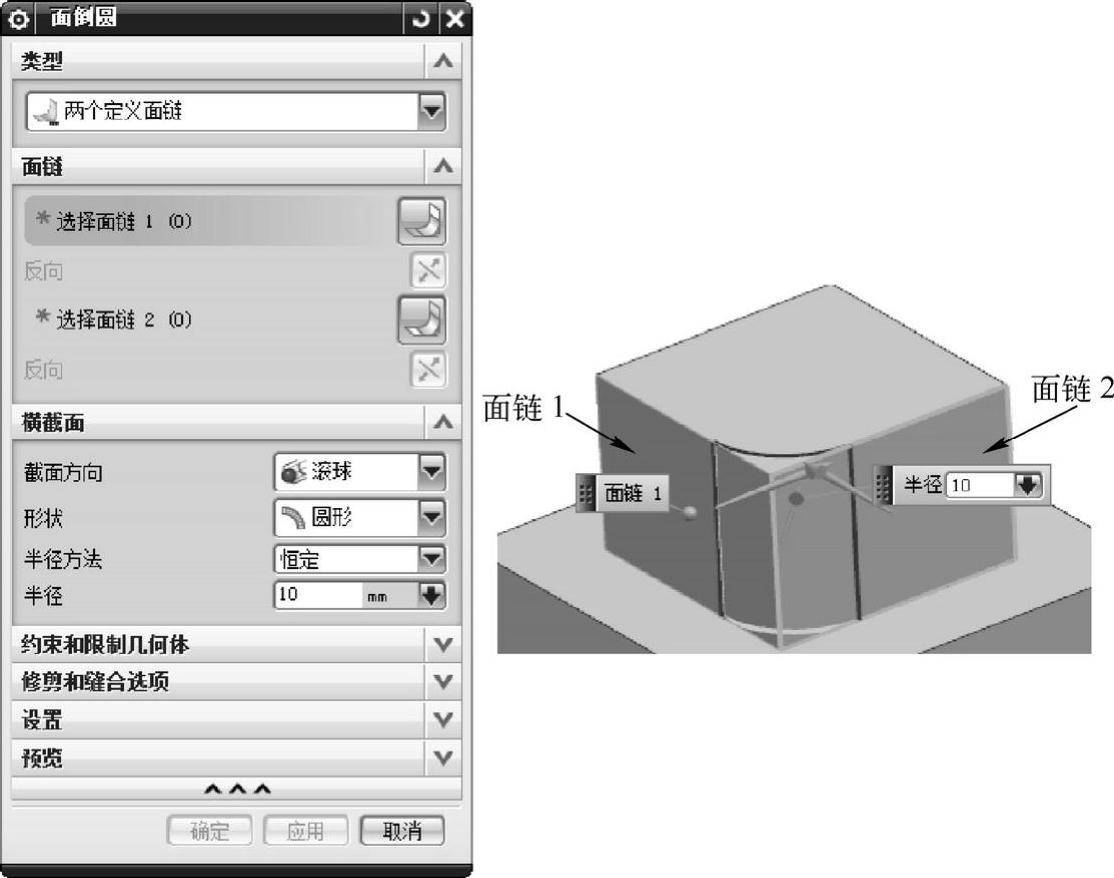

图6-76 “两个定义面链”倒圆角

（2）三个定义面链：选择两个面链和中间面来完全倒圆角，示意图如图6-77所示。

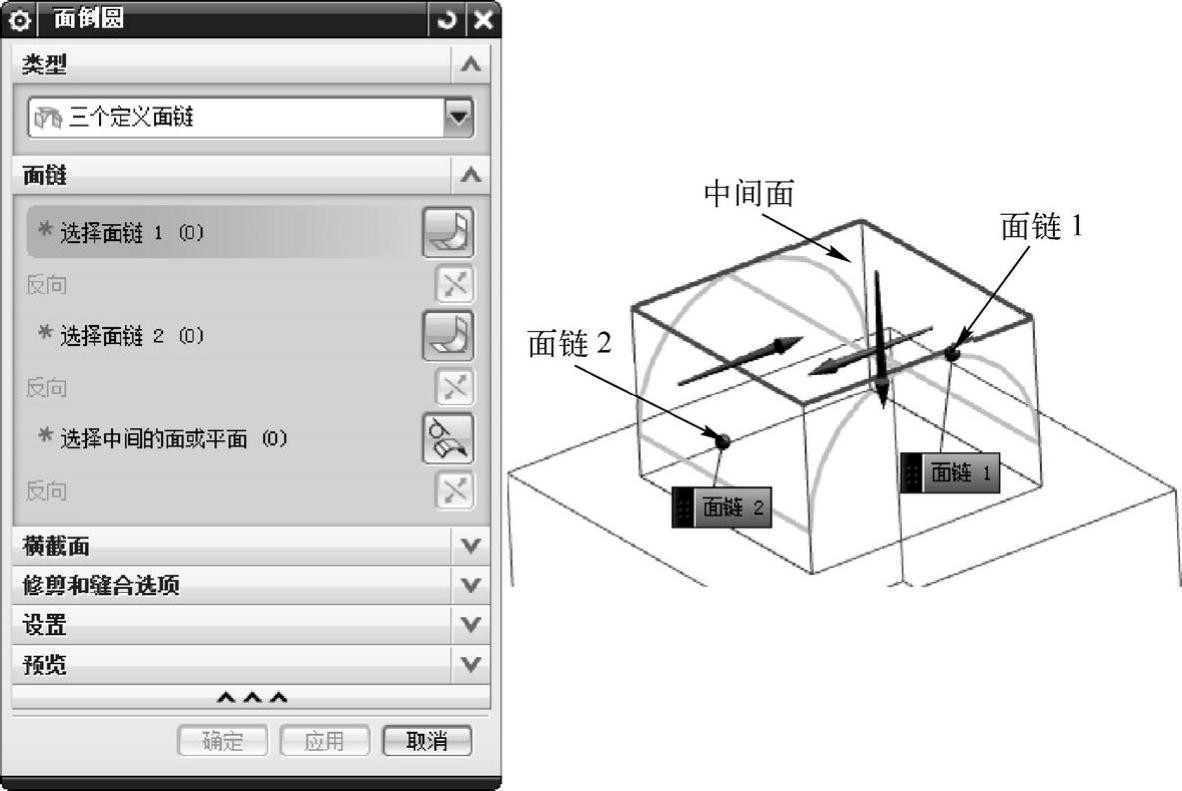

图6-77 “三个定义面链”倒圆角

2.面链

（1）选择面链1：用于选择面倒圆的第一个面链。

（2）选择面链2：用于选择面倒圆的第二个面链。

3.横截面

（1）截面方向：包括“滚球”和“扫掠截面”两个选项。

●滚球：它的横截面位于垂直于选定的两组面的平面上。

●扫掠截面：和“滚球”选项不同的是，该选项在倒圆横截面中多了脊曲线。

（2）形状：包括“圆形”“对称二次曲线”和“不对称二次曲线”三个选项。

●圆形：用定义好的圆盘与倒角面相切来进行倒角。

●对称二次曲线：二次曲线面圆角具有二次曲线横截面。

●不对称二次曲线：用两个偏置和一个Rho来控制横截面。还必须定义一个脊线线串来定义二次曲线截面的平面。

（3）半径方法：包括“恒定”“规律控制”和“相切约束”三个选项。

●恒定：对于恒定半径的圆角，只允许使用正值。

●规律控制：让用户依照规律子功能在沿着脊线曲线的单个点处定义可变的半径。

●相切约束：通过指定位于一面墙上的曲线来控制圆角半径。在这些墙上，圆角曲面和曲线被约束为保持相切。
