4.2.12 截面
选择“菜单”→“插入”→“派生的曲线”→“截面”命令或依次单击“曲线”选项卡→“派生的曲线”组→“派生的曲线”库→“截面曲线”图标
，系统打开如图4-71所示的“截面曲线”对话框。该选项在指定平面与体、面、平面和/或曲线之间生成相交几何体。平面与曲线之间相交生成一个或多个点。几何体输出可以是相关的。
“截面曲线”对话框中部分选项的功能如下。
1.选定的平面
该选项用于指定单独平面或基准平面来作为截面。
（1）要剖切的对象：该栏用于选择将被截取的对象。需要时，可以使用“过滤器”选项辅助选择所需对象。可以将过滤器选项设置为任意、体、面、曲线、平面或基准平面。
（2）剖切平面：该栏用于选择已有平面或基准平面，或者使用平面子功能定义临时平面。需要注意的是，如果勾选“关联”复选框，则平面子功能不可用，此时必须选择已有平面。
2.平行平面
该选项用于设置一组等间距的平行平面作为截面。选择该类型，对话框变换成如图4-72所示。

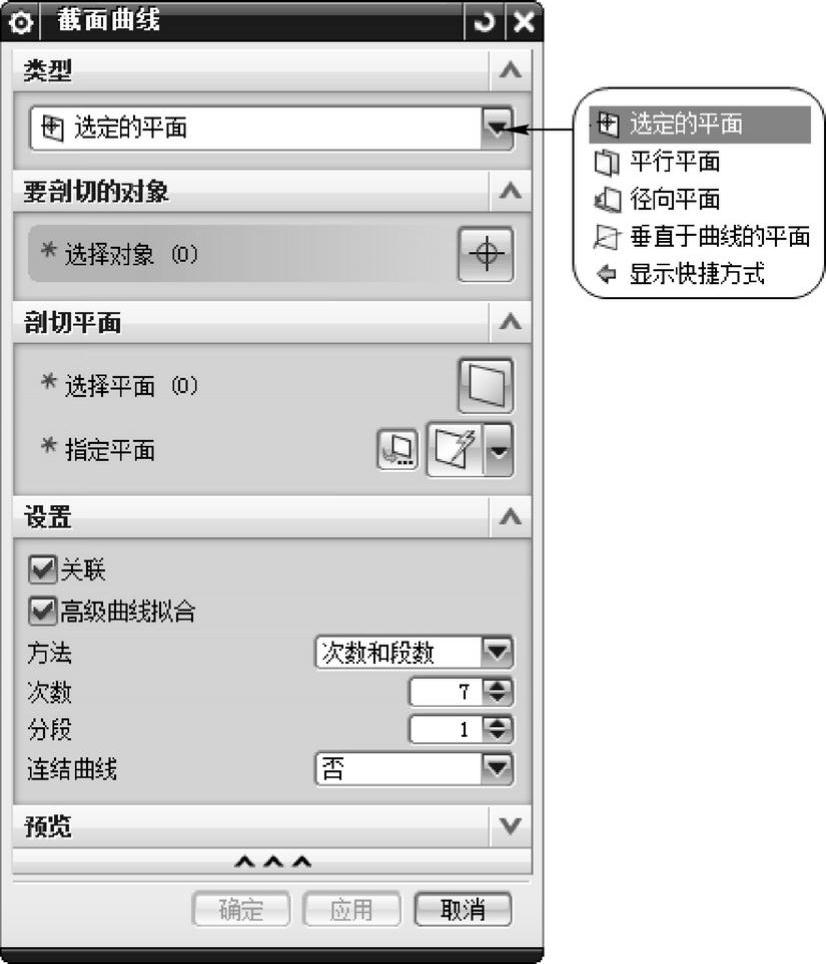

图4-71 “截面曲线”对话框

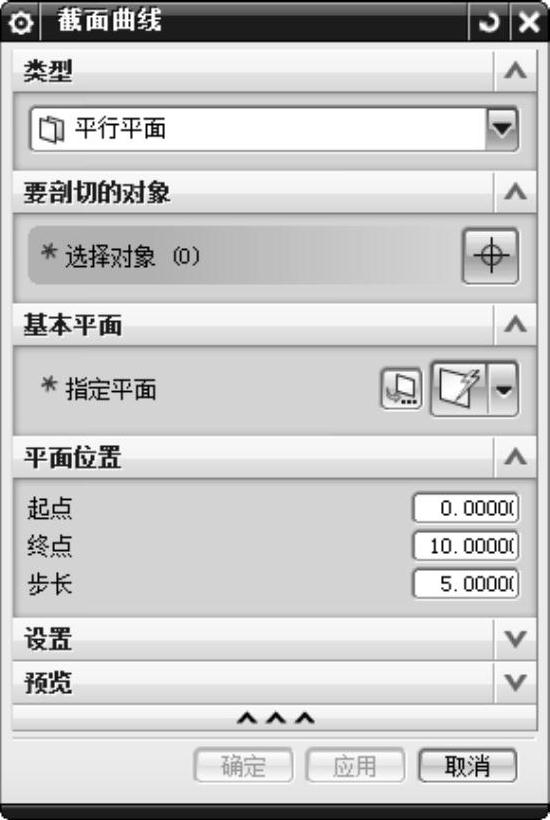

图4-72 “平行平面”类型
（1）步长：指定每个临时平行平面之间的相互距离。
（2）起点/终点：是从基本平面测量的，正距离为显示的矢量方向。系统将生成适合指定限制的平面数。这些输入的距离值不必恰好是步长距离的偶数倍。
3．径向平面
该选项从一条普通轴开始以扇形展开生成按等角度间隔的平面，以用于选中体、面和曲线的截取。选择该类型，对话框变换成如图4-73所示。
(1)径向轴：该栏用未定义径向平面绕其旋转的轴矢量。若要指定轴矢量，可使用“矢量方式”或矢量构造器工具。
(2)参考平面上的点：该栏通过使用点方式或点构造器丁具，指定径向参考平面上的点。径向参考平面是包含该轴线和点的唯一平面。
(3)起点：表示相对于基平面的角度，径向面由此角度开始。按右手法则确定正方向。限制角不必是步长角度的偶数倍。
(4)终点：表示相对于基础平面的角度，径向面在此角度处结束。
(5)步长：表示径向平面之间所需的夹角。
4．垂直于曲线的平面
该选项用于设定一个或一组与所选定曲线垂直的平而作为截面。选择该类型，对话框会变换成如图4-74所示。

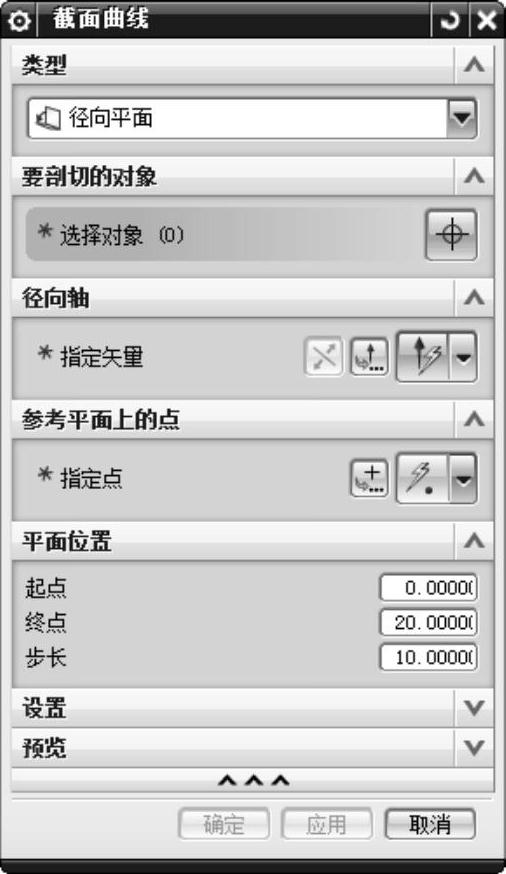

图4-73 “径向平面”类型

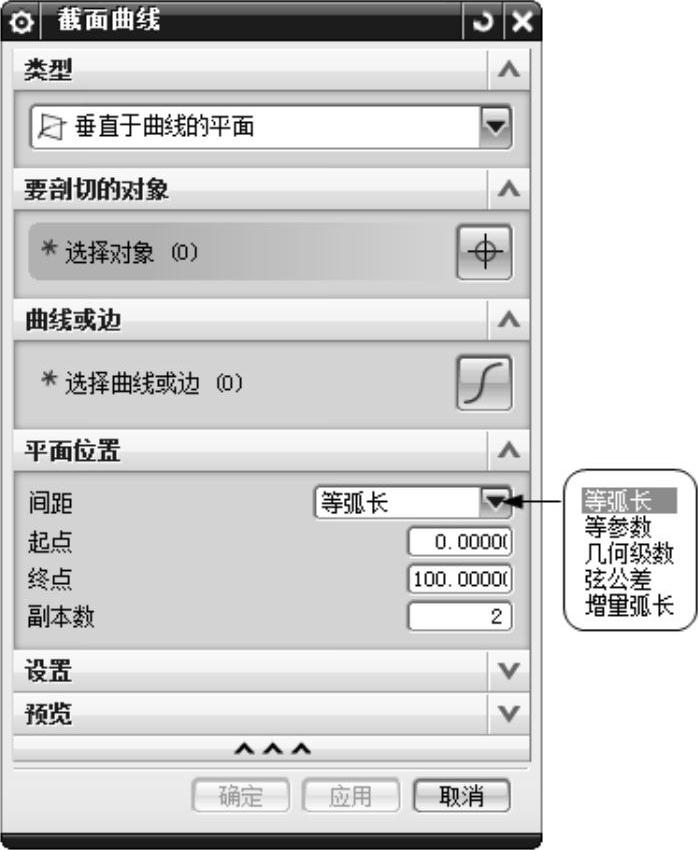

图4-74 “垂直于曲线的平面”类型
（1）曲线或边：该栏用来选择沿其生成垂直平面的曲线或边。使用“过滤器”选项来辅助对象的选择。可以将过滤器设置为曲线或边、曲线或边。
（2）间距：该下拉列表中有以下5个选项。
●等弧长：沿曲线路径以等弧长方式间隔平面。必须在“副本数”字段中输入截面平面的数目，以及平面相对于曲线全弧长的起始位置和终止位置的百分比值。
●等参数：根据曲线的参数化法来间隔平面。必须在“副本数”字段中输入截面平面的数目，以及平面相对于曲线参数长度的起始位置和终止位置的百分比值。
●几何级数：根据几何级数比间隔平面。必须在“副本数”字段中输入截面平面的数目，还须在“比率”字段中输入数值，以确定起始点和终止点之间的平面间隔。
●弦公差：根据弦公差间隔平面。选择曲线或边后，定义曲线段使线段上的点距线段端点连线的最大弦距离，等于在“弦公差”字段中输入的弦公差值。
●增量弧长：以沿曲线路径递增的方式间隔平面。在“弧长”字段中输入值，在曲线上以递增弧长方式定义平面。
