5.3.4  球

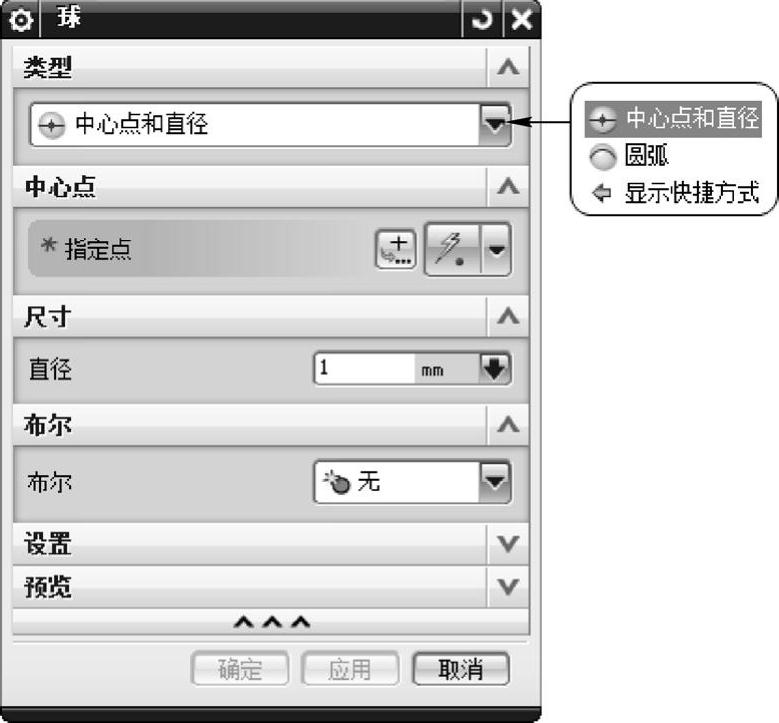

选择“菜单”→“插入”→“设计特征”→“球”命令，打开如图5-30所示的“球”对话框。

图5-30 “球”对话框

以下对其2种创建方式逐一介绍。

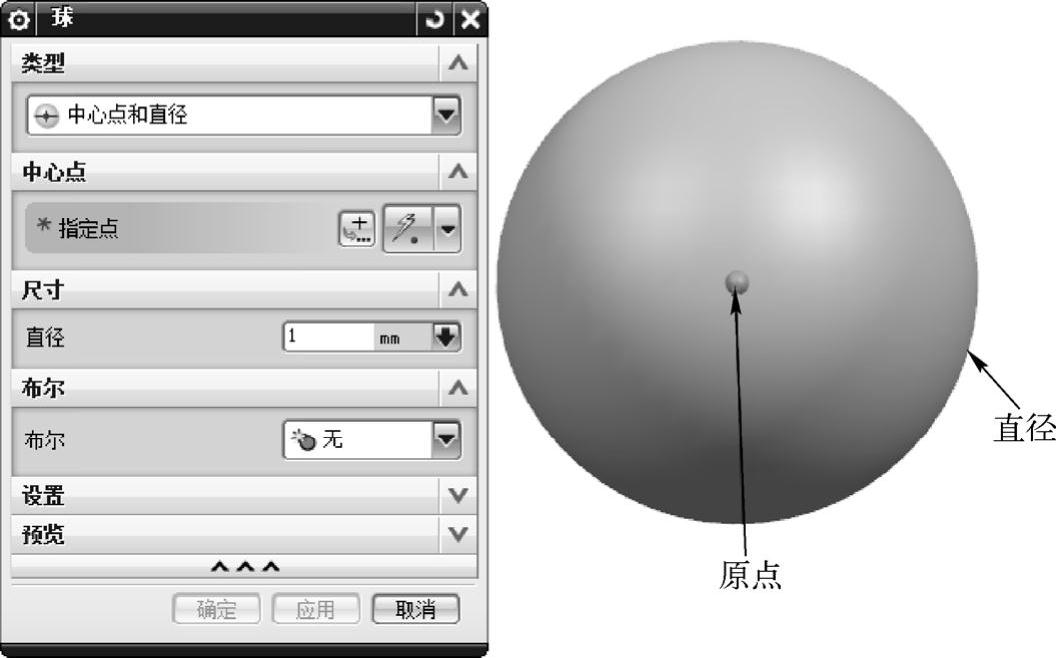

（1）中心点和直径：该方式通过定义直径值和中心生成球体，创建示意图如图5-31所示。

图5-31 “中心点和直径”示意图

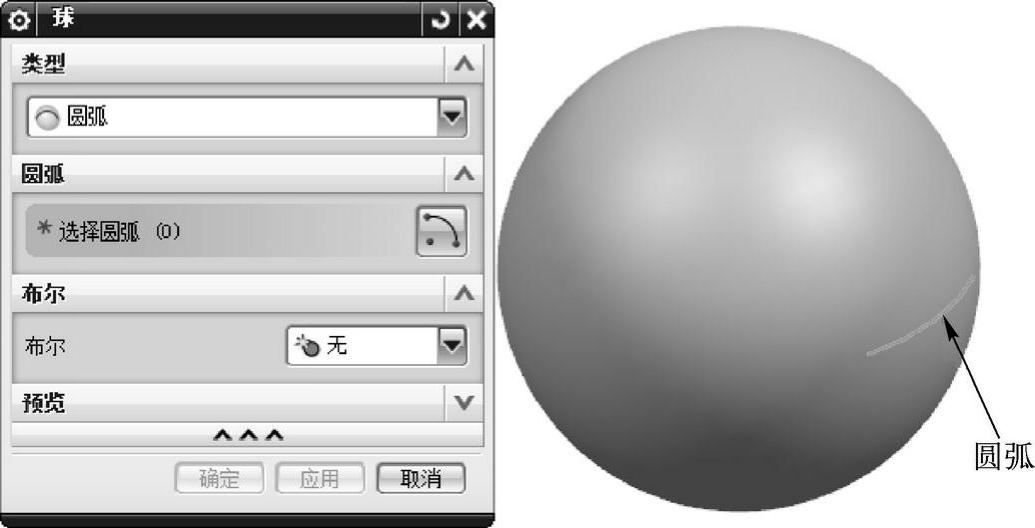

（2）圆弧：该方式通过选择圆弧来生成球体，示意图如图5-32所示，所选的弧不必为完整的圆弧。系统基于任何弧对象生成完整的球体。选定的弧定义球体的中心和直径。另外，球体不与弧相关，这意味着如果编辑弧的大小，球体不会更新以匹配弧的改变。

图5-32 “圆弧”示意图
