3.4.3 实例——阶梯轴草图
本实例创建如图3-67所示的草图。

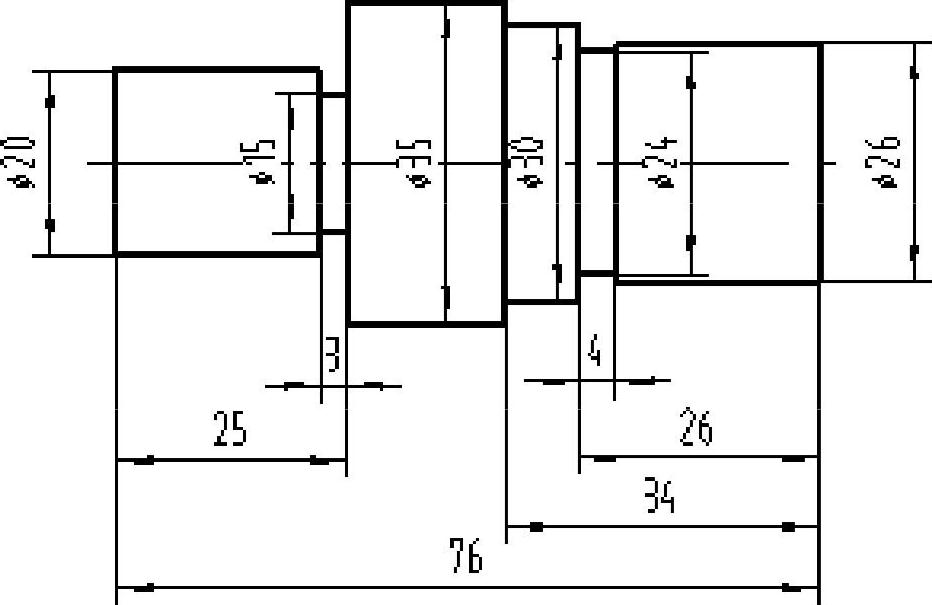

图3-67 阶梯轴
参见光盘
光盘\视频教学\第3\阶梯轴.avi
操作步骤
1.新建文件
依次单击“主页”选项卡→“标准”组→“新建”图标
，打开“新建”对话框，在“模板”列表框中选择“模型”，输入“Zhou”，单击“确定”按钮，进入UG建模环境。
2.绘制中心线
（1）选择“菜单”→“插入”→“在任务环境中绘制草图”命令，或者依次单击“曲线”选项卡→“在任务环境中绘制草图”图标
，进入草图绘制界面并打开“创建草图”对话框。
（2）以平面方法选择“创建平面”，选择XC-YC平面作为工作平面。
（3）选择“菜单”→“插入”→“曲线”→“直线”命令，或者依次单击“主页”选项卡→“曲线”组→“直线”图标
，打开“直线”对话框。
（4）绘制一条水平直线。
3.绘制轮廓线
（1）选择“菜单”→“插入”→“曲线”→“轮廓”命令，或者依次单击“主页”选项卡→“曲线”组→“轮廓”图标
，打开“型材”对话框。
（2）以坐标原点为起点，绘制如图3-68所示的图形。
4.几何约束
（1）依次单击“主页”选项卡→“约束”组→“几何约束”图标
，打开如图3-69所示的“几何约束”对话框，单击“共线”按钮
，选择刚绘制的中心线为要约束的对象，选择X轴为要约束到的对象，使中心线和X轴共线。

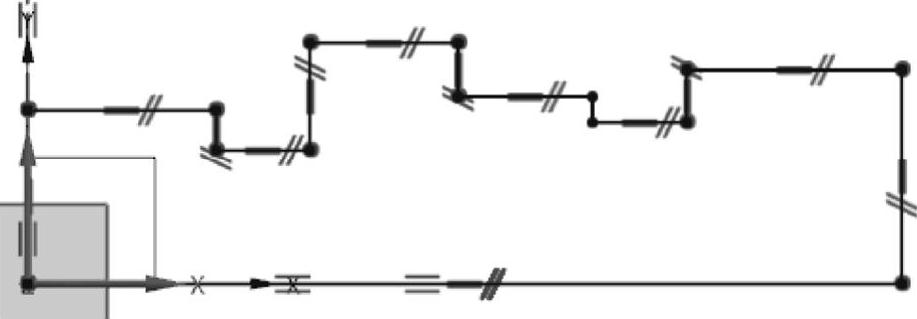

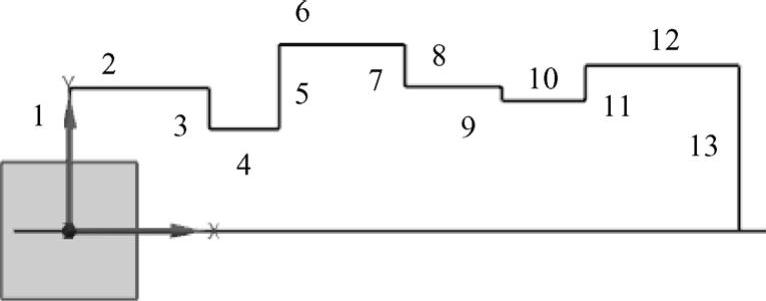

图3-68 轮廓线

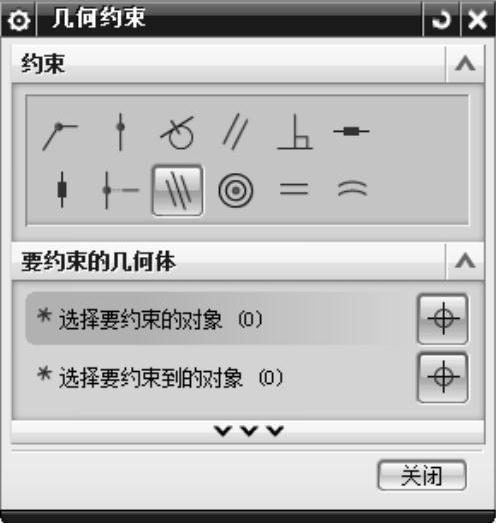

图3-69 “几何约束”对话框
（2）选择直线1为要约束的对象，选择Y轴为要约束到的对象，使竖直直线1和Y轴 重合。
（3）同上步骤，选择图中的所有竖直直线，使其平行于Y轴。
（4）同上步骤，选择图中的所有水平直线，使其平行于X轴，结果如图3-70所示。

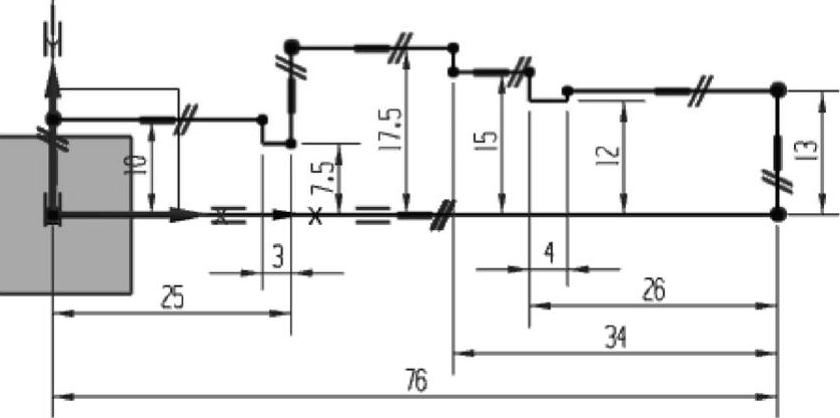

图3-70 几何约束
5.尺寸约束
依次单击“主页”选项卡→“约束”组→“快速标注”图标
，标注图中的尺寸，如图3-71所示。

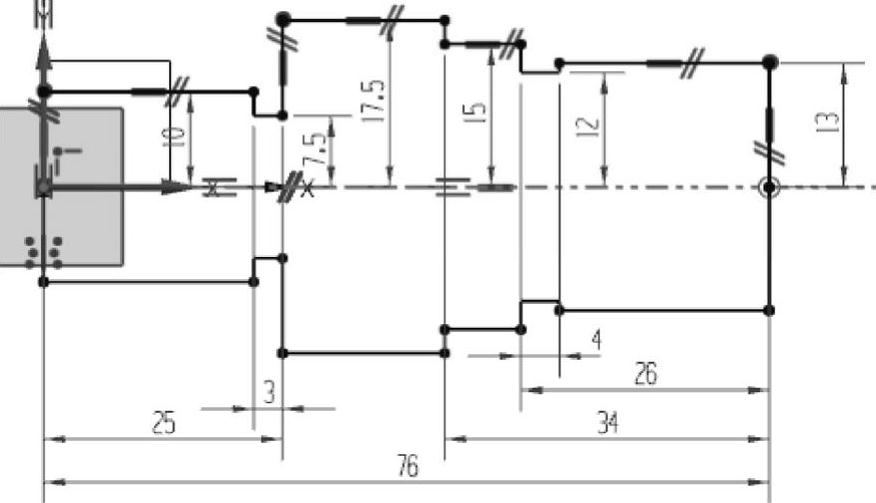

图3-71 竖直尺寸
6.镜像图形
（1）选择“菜单”→“插入”→“来自曲线集的曲线”→“镜像曲线”命令，打开“镜像草图”对话框。
（2）选择与X轴重合的线段为镜像中心线。
（3）选取所有的曲线为要镜像的曲线，单击“确定”按钮，结果如图3-72所示。
图3-72 镜像图形
7.绘制直线
（1）选择“菜单”→“插入”→“曲线”→“直线”命令，或者依次单击“主页”选项卡→“曲线”组→“直线”图标
，打开“直线”对话框。
（2）连接所有轴肩，结果如图3-73所示。
图3-73 绘制轴肩
