12.3.1  新建工程图

12.3.1 新建工程图

选择“菜单”→“插入”→“图纸页”命令，或者依次单击“主页”选项卡→“新建”图标，打开如图12-12所示的“图纸页”对话框。

“图纸页”对话框中部分选项的功能如下。

（1）大小：该卷展栏主要用于设置图纸页的尺寸等。

●使用模板：选择此单选按钮后，在该对话框中选择所需的模板即可。

●标准尺寸：选择此单选按钮后，通过如图12-12所示的对话框设置标准图纸的大小和比例。

●定制尺寸：选择此单选按钮后，通过此对话框可以自定义设置图纸的大小和比例。

●大小：用于指定图纸的尺寸规格。

●比例：用于设置工程图中各类视图的比例大小，系统默认的比例为1∶1。

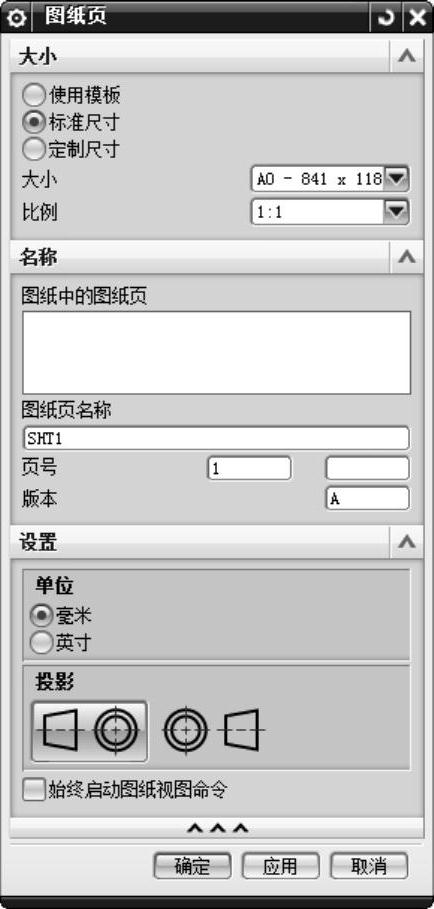

图12-12 “图纸页”对话框

（2）图纸页名称：该文本框中用来设置新建工程图的名称。名称最多可包含30个字符，但不允许含有空格，系统自动将所有字符转换成大写方式。

（3）投影：该选项组用来设置视图的投影角度方式。系统提供的投影角度分为“第三角投影”和“第一角投影”两种。
