(1)显示钣金件,选择“菜单”→“插入”→“冲孔”→“实体冲压”命令,或依次单击“主页”选项卡→“凸模”组→“实体冲压”图标,打开如图11-147所示的“实体冲压”对话框。

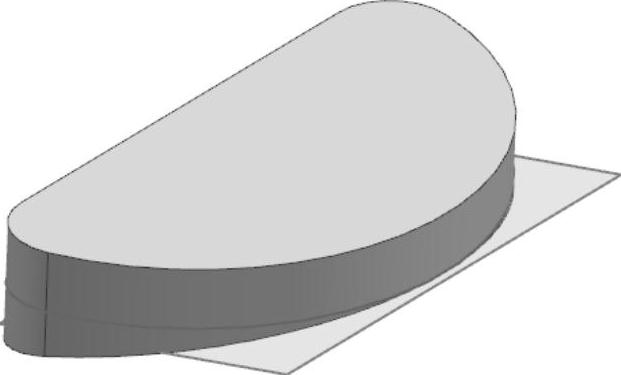

图11-146 创建修剪体特征

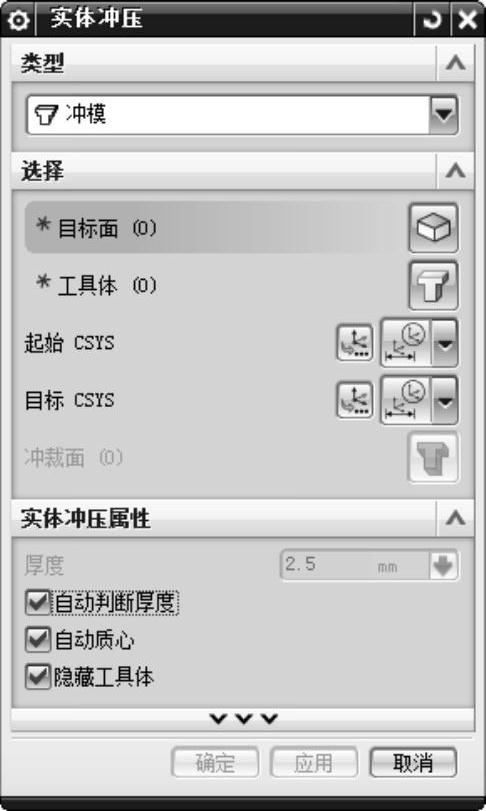

图11-147 “实体冲压”对话框
(2)设置“类型”为“冲模”,在视图区选择目标面,如图11-148所示。
(3)在视图区选择如图11-149所示的工具体,单击“确定”按钮,创建实体冲压特征,如图11-150所示。
