13.5.9 3D接触

3D接触副通常用来建立连杆之间的接触类型，可描述连杆间的碰撞或连杆间的支撑状况。

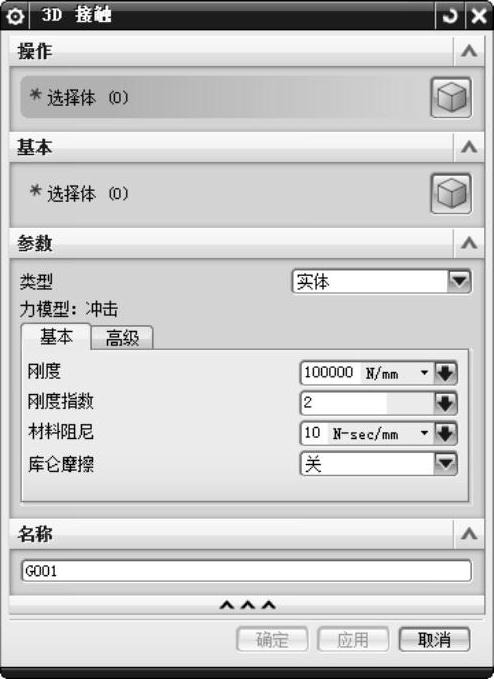

选择“菜单”→“插入”→“连接器”→“3D接触”命令，或依次单击“主页”选项卡→“连接器”组→“3D接触”图标，弹出如图13-41所示的“3D接触”对话框。

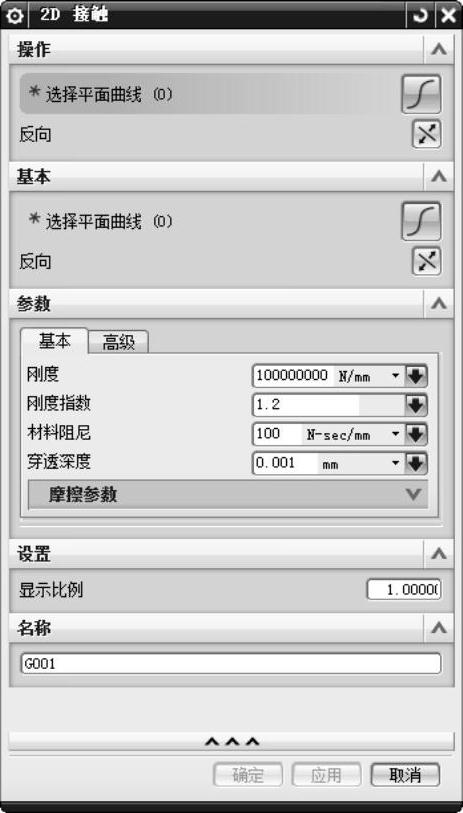

图13-40 “2D接触”对话框

图13-41 “3D接触”对话框

（1）刚度：刚度用来描述材料抵抗变形的能力，不同材料具有不同的刚度。

（2）刚度指数：定义输入变形特征指数，当接触变硬时选择大于1的数，变软时选择小于1的数。对于钢，通常选择1～8.3之间的数。

（3）材料阻尼：定义材料最大的粘性阻尼，根据材料的不同定义不同的取值，通常，取值范围在1～1000之间，一般可取刚度的0.1%，对于钢，通常选择100。

对于有相对摩擦的杆件，根据两者间是否有相对运动，分别设置以下参数。

（4）静摩擦系数：取值范围在0～1之间，材料钢与钢之间取0.08左右。

（5）静摩擦速度：与静摩擦系数相关的滑动速度，该值一般取0.1左右。

（6）动摩擦系数：取值范围在0～1之间，材料钢与钢之间取0.05左右。

（7）动摩擦速度：与动摩擦系数相关的滑动速度。

对于不考虑摩擦的运动分析情况，可在“库仑摩擦”选项中设置“关”。3D接触副的默认名称为G001。
