3.3.4  圆角

执行“圆角”功能后，在两条曲线之间进行倒角，并且可以动态改变圆角半径。

选择“菜单”→“插入”→“曲线”→“圆角”命令，或者依次单击“主页”选项卡→“曲线”组→“圆角”图标，系统弹出“半径”文本框，同时打开如图3-47所示的“圆角”对话框。

（1）修剪输入：在“圆角”对话框中单击图标，选择“修剪”功能，表示对原线素进行修剪或延伸；弹起该图标，表示对原线素不修剪也不延伸。选择以“修剪”图标创建圆角示意图如图3-48所示。

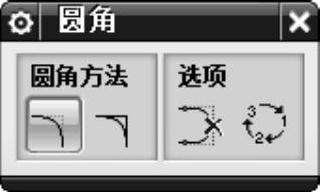

图3-47 “圆角”对话框

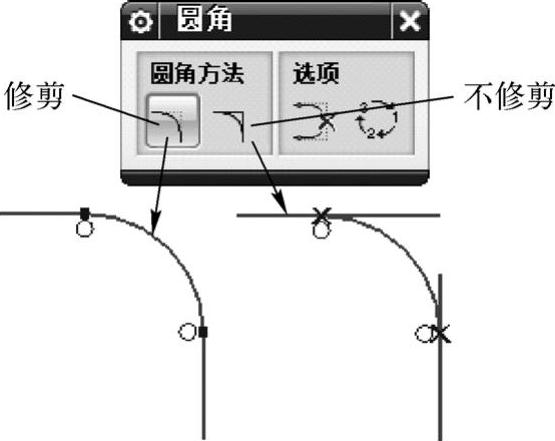

图3-48 “修剪”方式创建圆角示意图

（2）删除第三条曲线：在“圆角”对话框中单击图标，表示在选择两条曲线和圆角半径后，存在第三条曲线和该圆角相切，系统在创建圆角的同时，自动删除和该圆角相切的第三条曲线，示意图如图3-49所示。

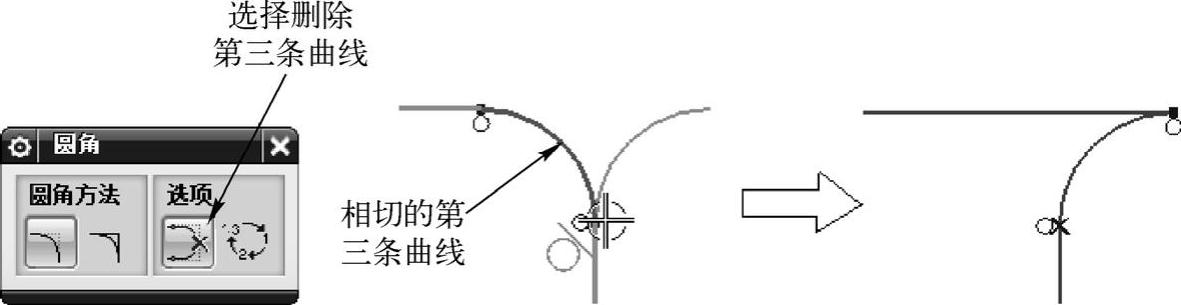

图3-49 以“删除第三条曲线”方式创建圆角示意图
