添加五角星并装配

（1）选择“菜单”→“装配”→“组件”→“添加组件”命令，或依次单击“装配”选项卡→“组件”组→“添加组件”图标，弹出“添加组件”对话框。

（2）单击“打开”按钮，弹出“部件名”对话框。根据部件的存放路径选择部件wujiaoxing，单击“OK”按钮，弹出“组件预览”窗口。

（3）在“添加组件”对话框中的“定位”下拉列表框中选择“通过约束”，单击“确定”按钮，弹出“装配约束”对话框。

（4）在“类型”下拉列表框中选择“接触对齐”，“方位”设置为“接触”，选择如图10-96所示的表壳接触面和五角星接触面。

（5）在“类型”下拉列表框中选择“距离”，选择如图10-96所示五角星上的点和表面上的距离面1，设置距离为4，单击“应用”按钮。

（6）在“类型”下拉列表框中选择“距离”，选择如图10-96所示五角星上的点和表面上的距离面2，设置距离为-3.5，单击“确定”按钮，结果如图10-97所示。

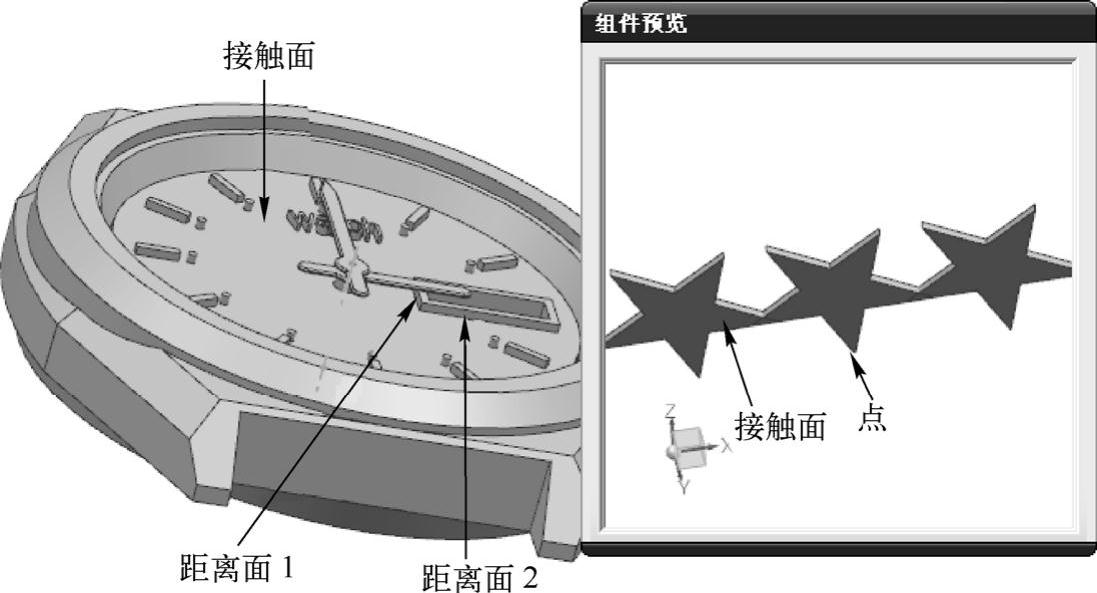

图10-96 装配示意图

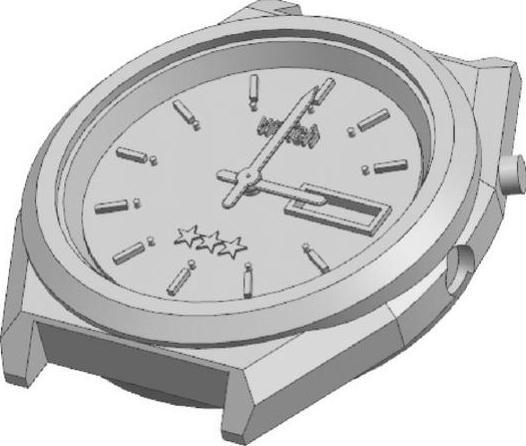

图10-97 装配五角星
