4.2.8  缠绕/展开

4.2.8 缠绕 /展开

选择“菜单”→“插入”→“派生的曲线”→“缠绕/展开曲线”命令或依次单击“曲线”选项卡→“派生的曲线”组→“派生的曲线”库→“缠绕/展开曲线”图标，系统打开如图4-61所示的“缠绕/展开曲线”对话框。该选项可以将曲线从平面缠绕到圆锥或圆柱面上，或者将曲线从圆锥或圆柱面展开到平面上。输出曲线是三次B样条，并且与其输入曲线、定义面和定义平面相关。如图4-62所示，将一样条曲线缠绕到锥面上。

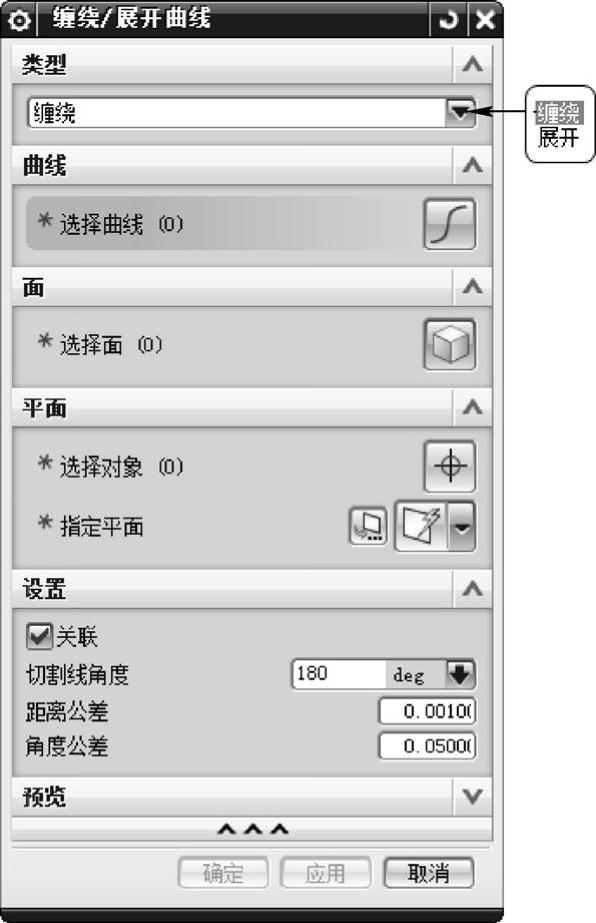

图4-61 “缠绕/展开曲线”对话框

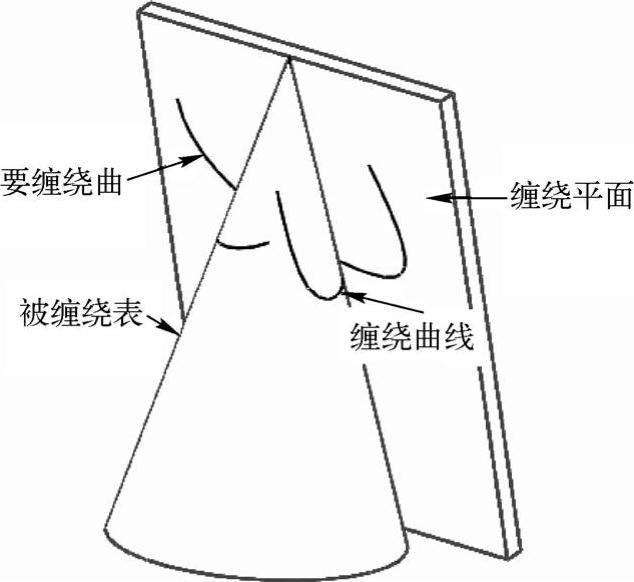

图4-62 “缠绕/展开”示意图

“缠绕/展开曲线”对话框中选项的功能如下。

（1）类型：用于确定是缠绕曲线或展开曲线。

●缠绕：指定要缠绕曲线。

●展开：指定要展开曲线。

（2）曲线：选择要缠绕或展开的曲线，仅可以选择曲线、边或面。

（3）面：可选择曲线将缠绕到或从其上展开的圆锥或圆柱面，可选择多个面。

（4）平面：可选择一个与缠绕面相切的基准平面或平面，仅选择基准面或仅选择面。
