11.2.4  放样弯边

放样弯边功能提供了在平行参考面上的轮廓或草图之间过渡连接的功能。可以使用“放样弯边”命令创建新零件的基本特征。

选择“菜单”→“插入”→“折弯”→“放样弯边”命令，或者依次单击“主页”选项卡→“折弯”组→“更多”库→“折弯”库→“放样弯边”图标，打开如图11-16所示的“放样弯边”对话框。“放样弯边”示意图如图11-17所示。

图11-16 “放样弯边”

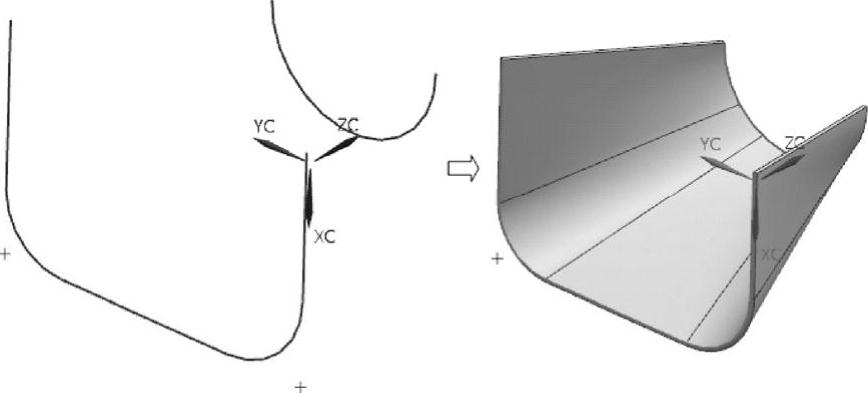

图11-17 “放样弯边”示意图

“放样弯边”对话框中部分选项的功能如下。

（1）类型—基本：可以使用基本放样弯边选项创建新零件的基本特征。

（2）选择曲线：用来指定使用已有的轮廓作为放样弯边特征的起始轮廓来创建放样弯边特征。

（3）绘制截面：在参考平面上绘制出轮廓草图作为放样弯边特征的起始轮廓来创建基部放样弯边特征。

（4）指定点：用来指定放样弯边起始轮廓的顶点。
