14.3.1  理想化几何体

在建立仿真模型的过程中，为模型划分网格是这一过程重要的一步。模型中诸如小孔、圆角等特征对分析结果影响并不大，如果对包含这些不重要特征的整个模型进行自动划分网格，会产生数量巨大的单元，虽然得到的精度可能会高些，但在实际的工作中意义不大，而且对计算机的要求很高并影响求解速度。通过简化几何体可将一些不重要的细小特征从模型中去掉，保留原模型的关键特征和用户认为需要分析的特征，缩短划分网格时间和求解时间。

（1）选择“菜单”→“插入”→“模型准备”→“理想化”命令，或依次单击“主页”选项卡→“几何体准备”组→“理想化几何体”图标，打开如图14-6所示的“理想化几何体”对话框。

（2）选择要简化的模型。

（3）在自动删除特征中选择选项。

（4）单击“确定”按钮。示意图如图14-7所示。

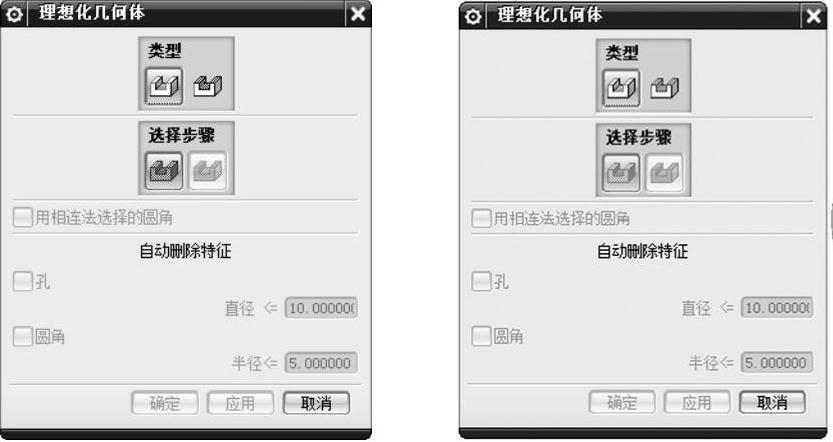

图14-6 “理想化几何体”对话框

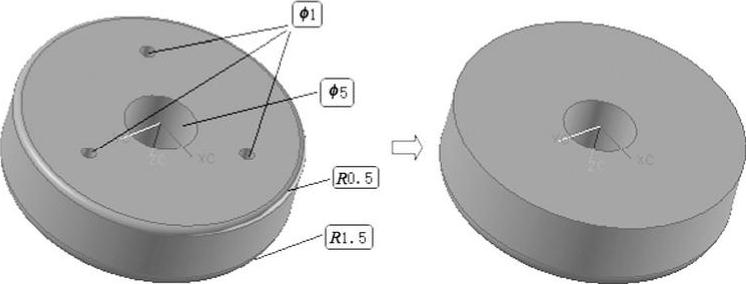

图14-7 “简化模型”示意图
