4.2.10 抽取
选择“菜单”→“插入”→“派生的曲线”→“抽取”命令或依次单击“曲线”选项卡→“更多”库→“派生的曲线”组→“抽取曲线”图标
，打开如图4-65所示的“抽取曲线”对话框。该选项使用一个或多个已有体的边或面生成几何（线、圆弧、二次曲线和样条）。体不发生变化。大多数抽取曲线是非关联的，但也可选择生成相关的等斜度曲线或阴影外形曲线。
“抽取曲线”对话框中部分选项的功能如下。
（1）边曲线：该选项用来沿一个或多个已有体的边生成曲线。每次选择一条所需的边，或使用菜单选择面上的所有边、体中的所有边、按名称或按成链选取边。选定边的总数显示在“状态”行中，可以使用“返回”按钮取消选择边。所有边都选择完毕后，单击“确定”按钮，生成曲线。
（2）轮廓曲线：该选项用于从轮廓边缘生成曲线，生成体的外形（轮廓）曲线（直线，弯曲面在这些直线处从指向视点变为远离视点）。选择所需体后，随即生成轮廓曲线，并提示选择其他体。生成的曲线是近似的，它由建模距离公差控制。工作视图中生成的轮廓曲线与视图相关。
（3）完全在工作视图中：用来生成所有的边曲线，包括工作视图中实体和片体可视边缘的任何轮廓。
（4）等斜度曲线：等斜度线是这样一条曲线，沿着它的一组面上的拔模角为恒定的。等斜度线的用途如下。
●分割曲面。
●生成面的“拔模角示意图”，可用于更详细地分析面。
●帮助构造模具或铸件上的部分曲面。
●生成相关的抽取曲线，当修改从其上进行抽取的面时可相应地更新这些曲线（还可以生成不相关的等斜度线）。
（5）阴影轮廓：该选项可产生工作视图中显示的体的与视图相关的曲线外形。但内部详细信息无法生成任何曲线，如图4-66所示。

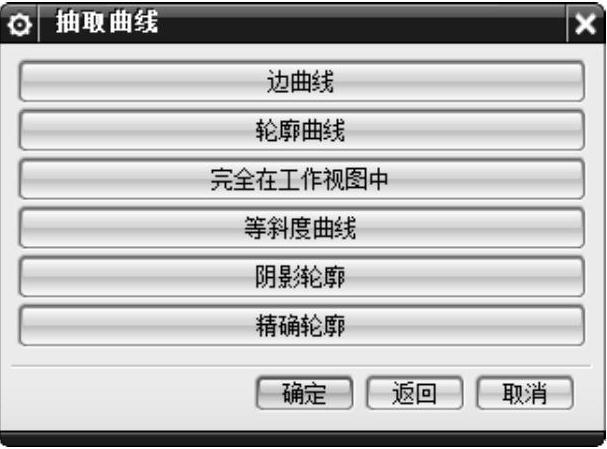

图4-65 “抽取曲线”对话框

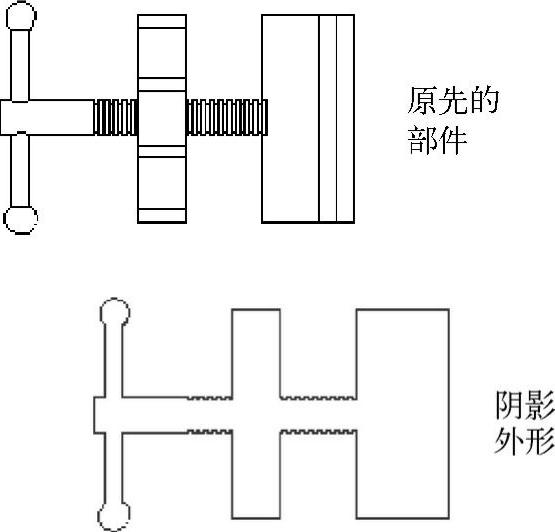

图4-66 “阴影轮廓”示意图
（6）精确轮廓：使用可产生精确效果的3D曲线算法在工作视图中创建显示体轮廓的曲线。
当选择“等斜度曲线”时，系统首先要求用户指定一个参考矢量。执行以后，出现“等斜度角”对话框，如图4-67所示。
“等斜度角”对话框中各选项的功能如下。
1）单个/族：允许生成单个等斜度线或等斜度线族。
2）角度：生成单个等斜度线的角度（如果选择了“族”单选按钮，该选项将变灰）。
3）起始角/终止角：等斜度线族起始和终止的角度。
4）步长：等斜度线族的每个曲线之间的增量。
5）公差：曲线的生成是近似的，由该选项控制，其默认值是“建模首选项”对话框中的距离公差。
6）关联：若勾选该复选框，等斜度线将与抽取这些线的面相关联。
图4-68显示了在球上生成的等斜度线，在离参考矢量10°和40°的位置。由此可以看出角度与生成等斜度线的位置之间的关系。
提示：
阴影外形曲线与生成这些曲线的体之间不相关，除非是在“图纸”中执行此操作。在那种情况下，如果更改了体，则旧的阴影外形被删除，生成新的阴影外形作为图纸视图更新过程的一部分。

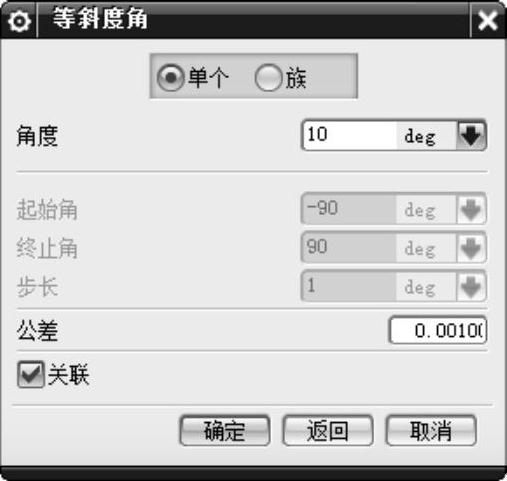

图4-67 “等斜度角”对话框

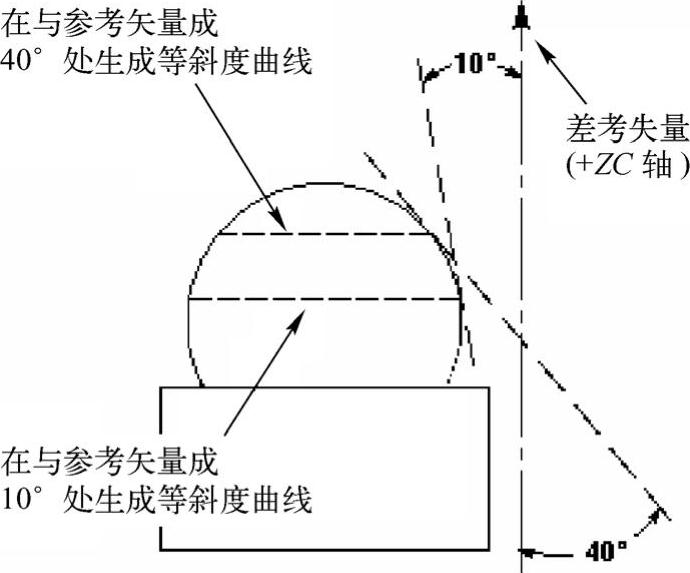

图4-68 “等斜度线”示意图
