9.标注竖直尺寸

（1）依次单击“主页”选项卡→“尺寸”组→“快速”图标，弹出如图12-94所示的“快速尺寸”对话框，在对话框的测量方法中选择竖直。

（2）选择好尺寸的两端后，在拖动尺寸的过程中单击鼠标右键，在弹出的快捷菜单（如图12-96）中选择“编辑”命令，再选择尺寸文本（如图12-97），在弹出的“尺寸编辑栏”（如图12-98）中左上角第一个选项中，选择双向公差，然后编辑上偏差为0，下偏差为-0.043，公差小数位为3。最后单击图12-97所示的“编辑”按钮，拖动尺寸到合适位置，单击鼠标左键，将竖直尺寸固定在鼠标指定的位置处，效果如图12-99所示。

图12-96 快捷菜单

图12-97 选择尺寸文本

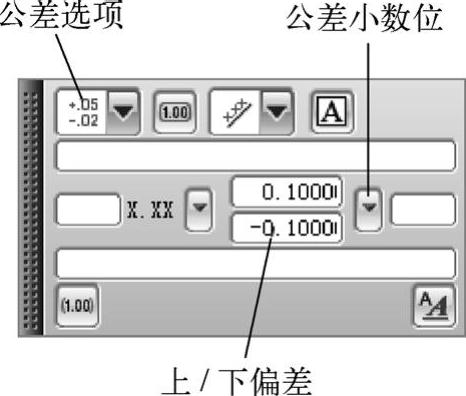

图12-98 尺寸编辑栏

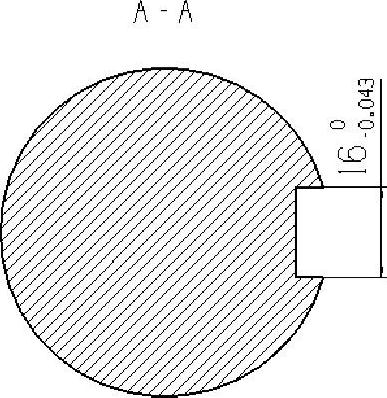

图12-99 带公差的竖直尺寸
