14.9.6  单元拉伸

14.9.6 单元拉伸

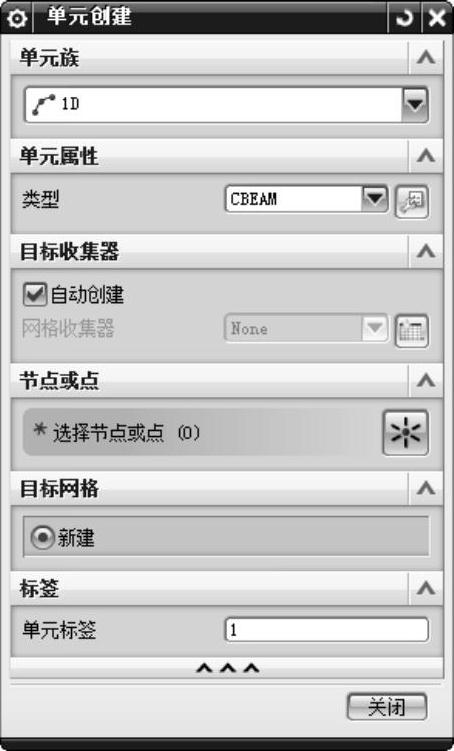

图14-38 “单元创建”对话框

单元拉伸操作对面单元或线单元进行拉伸，创建新的三维单元或二维单元。

选择“菜单”→“插入”→“单元”→“单元拉伸”命令，或依次单击“节点和单元”选项卡→“单元”组→“拉伸”图标，打开如图14-39所示的“单元拉伸”对话框。

（1）在“单元拉伸”对话框的“类型”下拉列表框中选择“单元边”，选择屏幕中任意一个二维单元，在“副本数”选项中输入需要创建的拉伸单元数量，在“方向”下拉列表框中选择拉伸的方向。

（2）在“距离”卷展栏中选择“每个副本”单选按钮，并在“距离”文本框中输入距离值。

（3）扭曲角表示拉伸的单元按指定的点扭转一定的角度，指定点选择圆弧的中心点，角度值可以直接输入。

（4）单击“确定”按钮，完成单元拉伸操作，如图14-40所示。

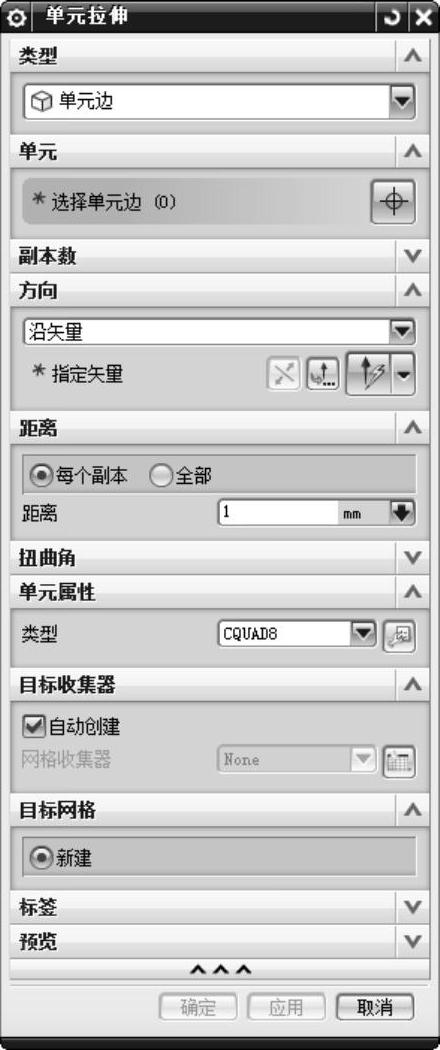

图14-39 “单元拉伸”对话框

图14-40 拉伸单元

“单元拉伸”对话框中部分选项的说明如下。

●每个副本表示单个副本的拉伸长度。

●全部：表示所有副本的总拉伸距离。
