11.2.5 二次折弯特征

“二次折弯”命令用于在钣金零件平面上创建两个90°的折弯，并添加材料到折弯特征。二次折弯功能的轮廓线必须是一条直线，并且位于放置平面上。

选择“菜单”→“插入”→“折弯”→“二次折弯”命令，或者依次单击“主页”选项卡→“折弯”组→“更多”库→“折弯”库→“二次折弯”图标，打开如图11-18所示的“二次折弯”对话框。

“二次折弯”对话框中部分选项的功能如下。

（1）高度：创建二次折弯特征时可以在视图区中动态更改高度值。

（2）参考高度：包括内部和外部两种选项，如图11-19所示。

●内部：指定义选择放置面到二次折弯特征最近表面的高度。

●外部：指定义选择放置面到二次折弯特征最远表面的高度。

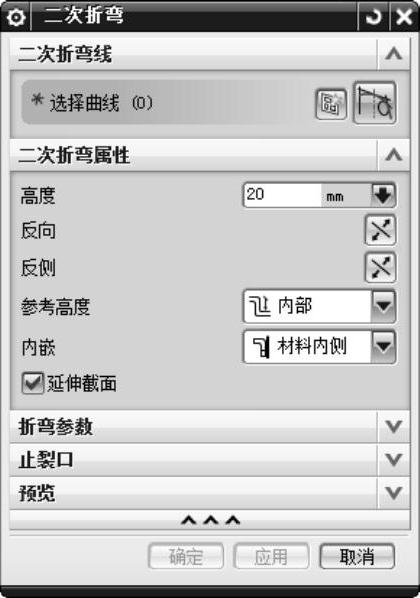

图11-18 “二次折弯”对话框

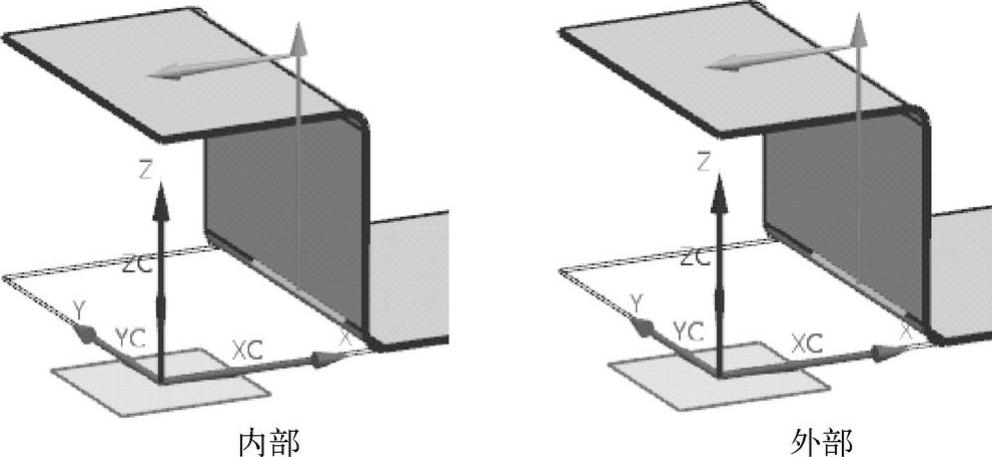

图11-19 参考高度示意图

（3）内嵌：包括材料内侧、材料外侧和折弯外侧三种选项。示意图如图11-20所示。

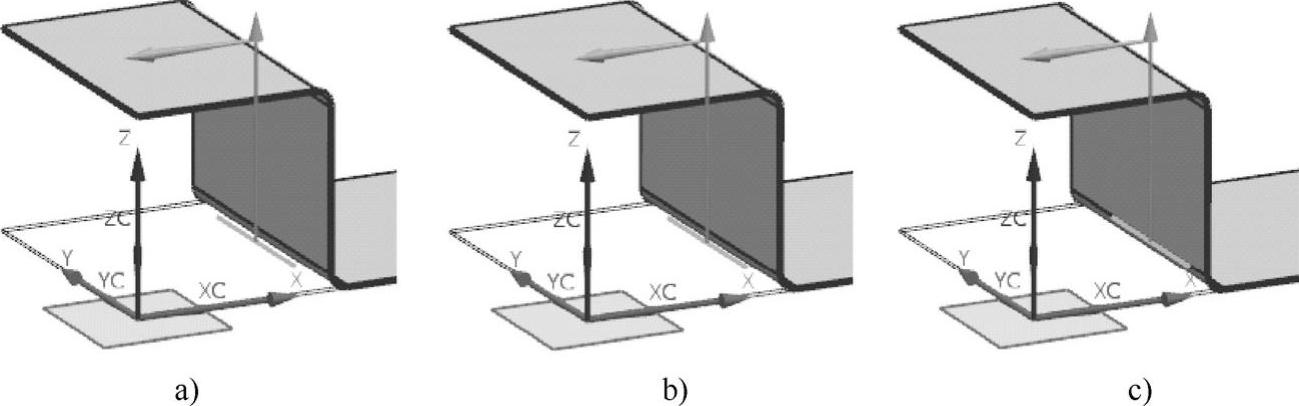

图11-20 内嵌示意图

a）材料内侧 b）材料外侧 c）折弯外侧

●材料内侧：指凸凹特征垂直于放置面的部分在轮廓面内侧。

●材料外侧：指凸凹特征垂直于放置面的部分在轮廓面外侧。

●折弯外侧：指凸凹特征垂直于放置面的部分和折弯部分都在轮廓面外侧。

（4）延伸截面：该复选框用于定义是否延伸直线轮廓到零件的边。
