4.添加投影视图

（1）依次单击“主页”选项卡→“视图”组→“投影视图”图标，弹出“投影视图”对话框，如图12-75所示，为刚刚生成的俯视图建立正交投影视图。在图样中单击刚刚建立的俯视图作为正交投影的父视图。此时出现正交投影视图的边框，沿垂直方向拖拽视图，若投影方向不对，则勾选“反转投影方向”复选框，在合适位置处单击鼠标左键，将正交投影图定位到图样中，以此视图作为三视图中的正视图，效果如图12-76所示。

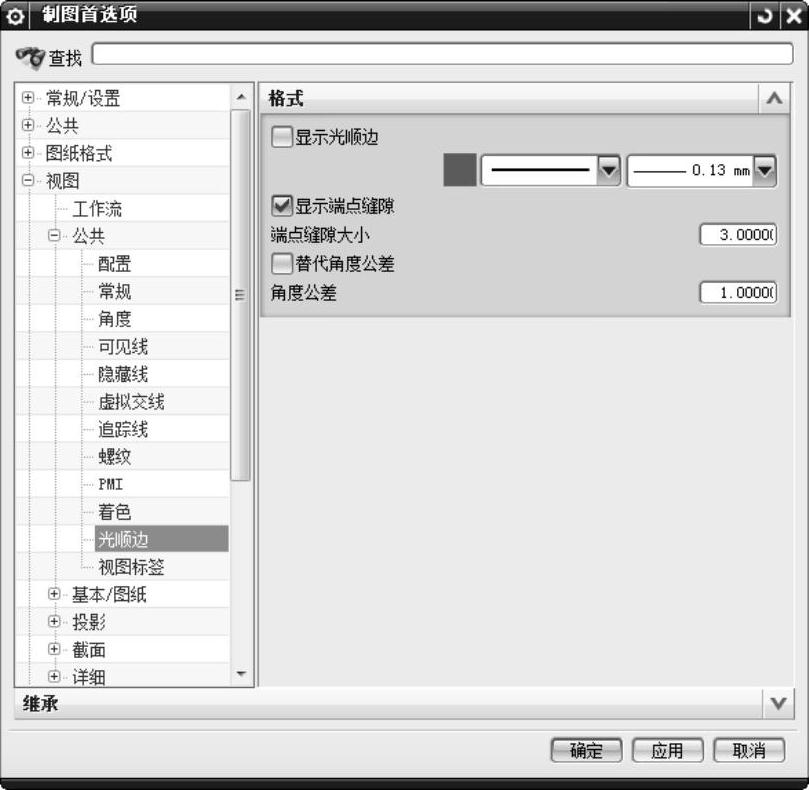

图12-72 “制图首选项”对话框

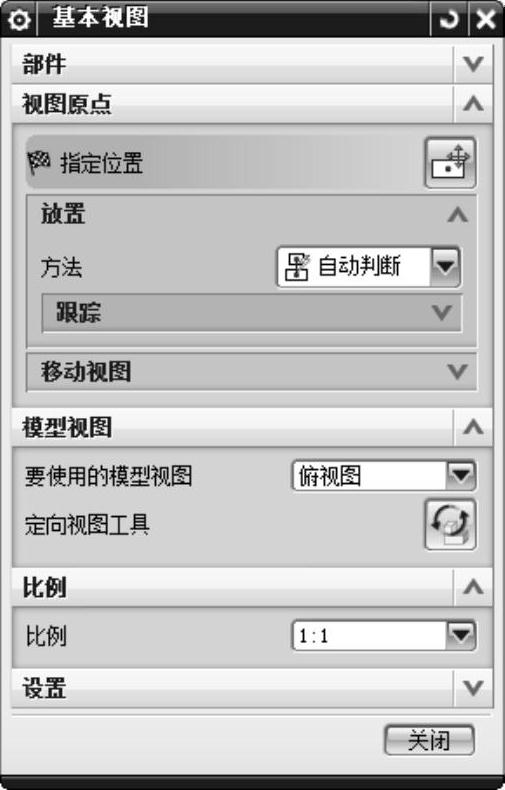

图12-73 “基本视图”对话框

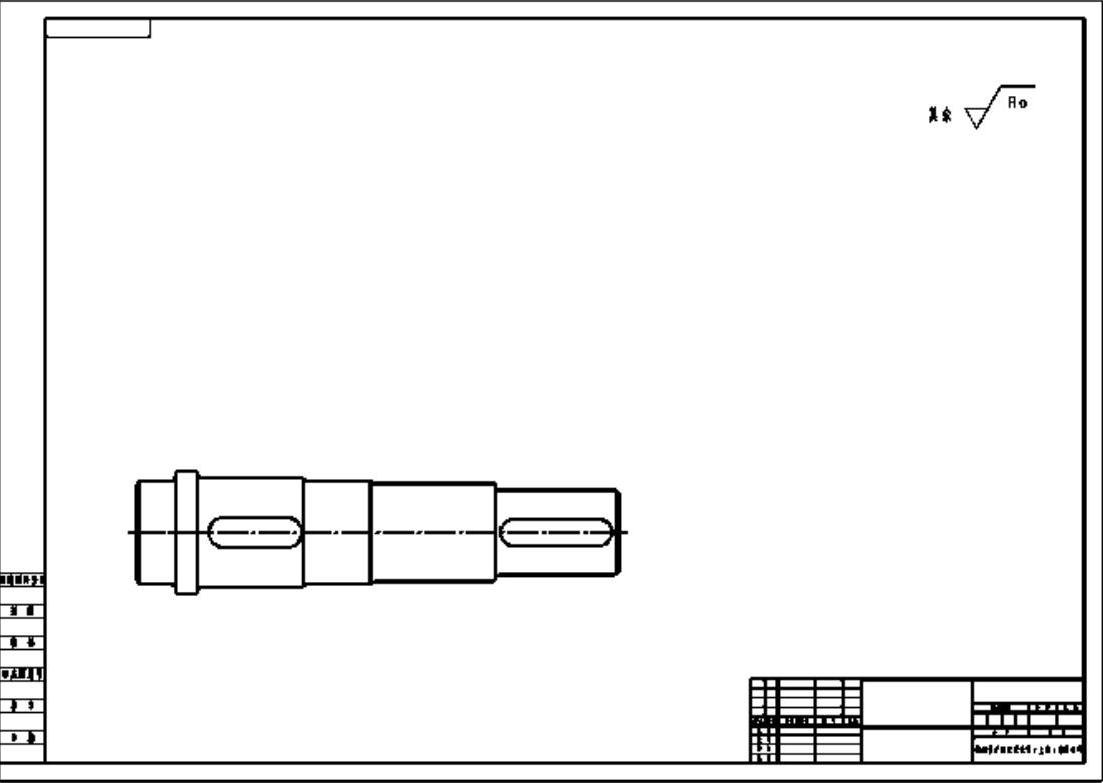

图12-74 生成俯视图

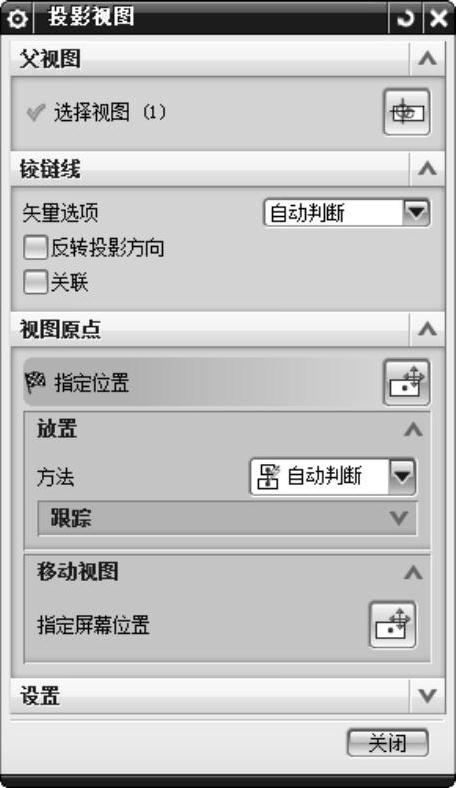

图12-75 “投影视图”对话框

（2）在图样中单击刚刚建立的前视图作为正交投影的父视图，如图12-77所示。此时出现正交投影视图的边框，沿水平方向拖拽视图，在合适位置处单击鼠标左键，将正交投影图定位到图样中，以此视图作为三视图中的右视图，最终的三视图效果如图12-78所示。
