4.3.6  拉长曲线

4.3.6 拉长曲线

选择“菜单”→“编辑”→“曲线”→“拉长”命令或依次单击“曲线”选项卡→“更多”库→“编辑曲线”组→“拉长曲线”图标，打开如图4-95所示的“拉长曲线”对话框。该选项用于移动几何对象，同时拉伸或缩短选中的直线。可以移动大多数几何类型，但只能拉伸或缩短直线。

“拉长曲线”对话框中各选项的功能如下。

（1）XC增量/YC增量/ZC增量：要求用户输入XC、YC和ZC的增量，系统按这些增量值移动或拉伸几何体。

（2）重置值：该选项用于将上述增量值重设为零。

（3）点到点：该选项用于让用户定义参考点和目标点。

（4）撤销：该选项用于把几何体改变成先前的状态。

具体操作时可以使用矩形来选择对象，矩形必须包围要平移的对象，以及要拉伸的直线的端点。如果只有对象（直线除外）的一部分在矩形内，则该对象不被选中。如图4-96所示为“拉长曲线”示意图。

提示：

拉长曲线可用于除了草图、组、组件、体、面和边以外的所有几何类型。

图4-95 “拉长曲线”对话框

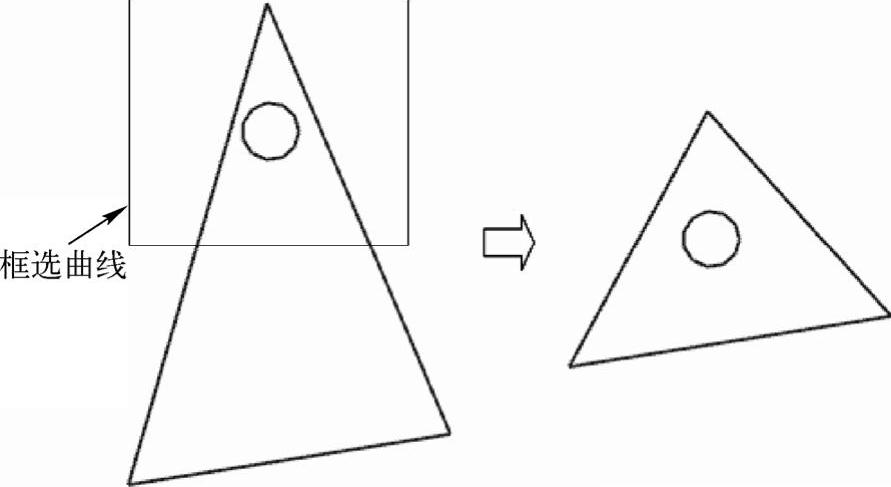

图4-96 “拉长曲线”示意图
