11.2.7  凹坑

凹坑是指用一组连续的曲线作为成形面的轮廓线，沿着钣金零件体表面的法向成形，同时在轮廓线上建立成形钣金部件的过程。它和冲压除料有一定的相似之处，主要不同的是浅成形不裁剪由轮廓线生成的平面。

选择“菜单”→“插入”→“冲孔”→“凹坑”命令，或者依次单击“主页”选项卡→“凸模”组→“凹坑”图标，打开如图11-22所示的“凹坑”对话框。

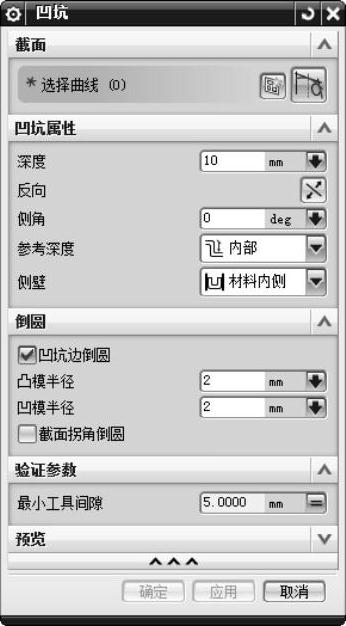

图11-22 “凹坑”对话框

和二次折弯功能的对应部分参数含义相同，这里不再详述。“参考”示意图和“侧壁”示意图分别如图11-23和图11-24所示。

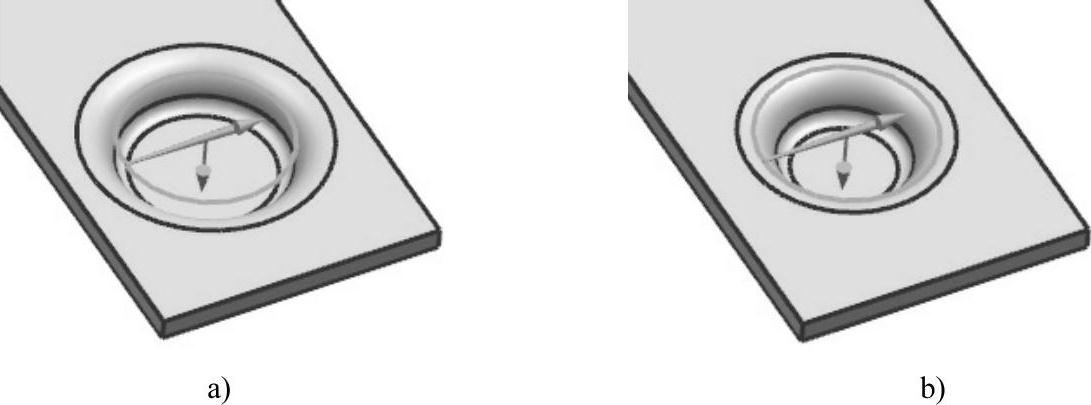

图11-23 “参考”示意图

a）内部 b）外部

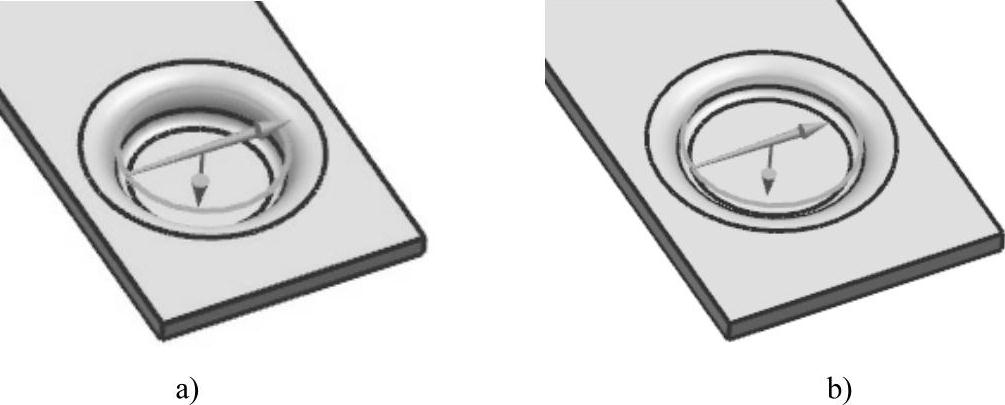

图11-24 “侧壁”示意图

a）材料内侧 b）材料外侧
