7.设置注释

（1）选择“菜单”→“首选项”→“制图”命令，弹出“制图首选项”对话框。在左侧窗格中“尺寸”→“文本”→“单位”选项，按照图12-89所示设置长度单位和角度尺寸显示类型。继续在“制图首选项”对话框中选择“尺寸”→“公差”选项，按照图12-90所示设置公差的类型、文本位置等参数。

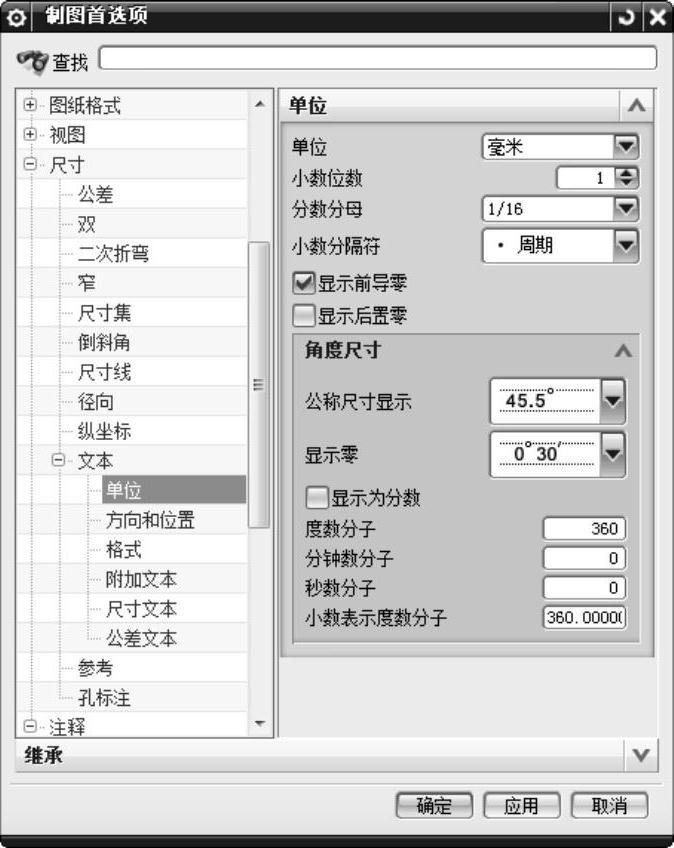

图12-89 “单位”界面

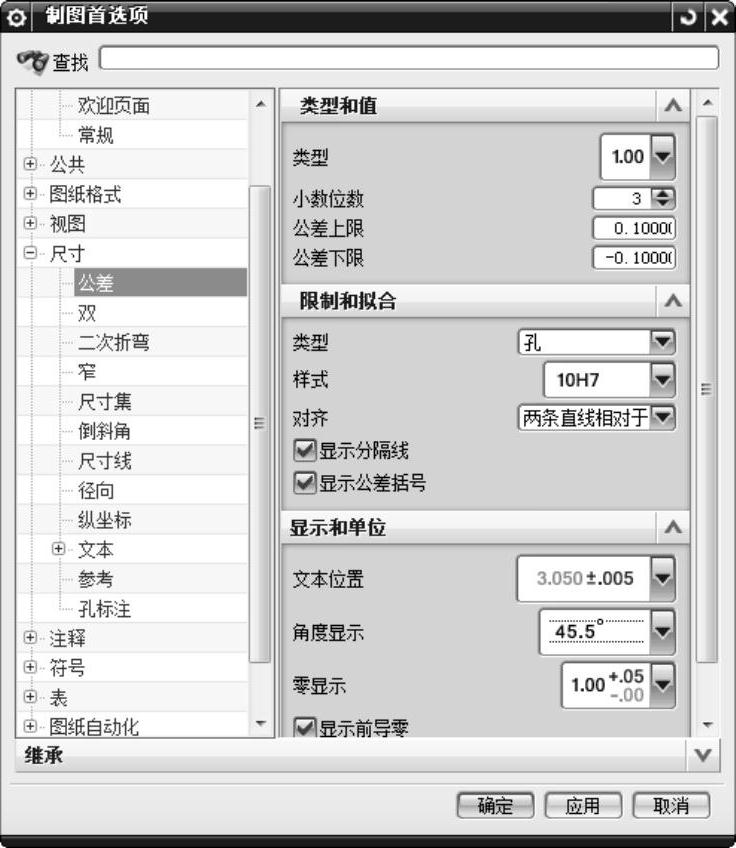

图12-90 “公差”界面

（2）在“制图首选项”对话框中选择“公共”→“文字”选项，选择“尺寸”→“文本”→“附加文本”选项，选择“尺寸”→“文本”→“尺寸文本”选项，选择“尺寸”→“文本”→“公差文本”选项，按照图12-91所示设置各类字符的高度、字体间隙因子、宽高比及字体格式等参数。

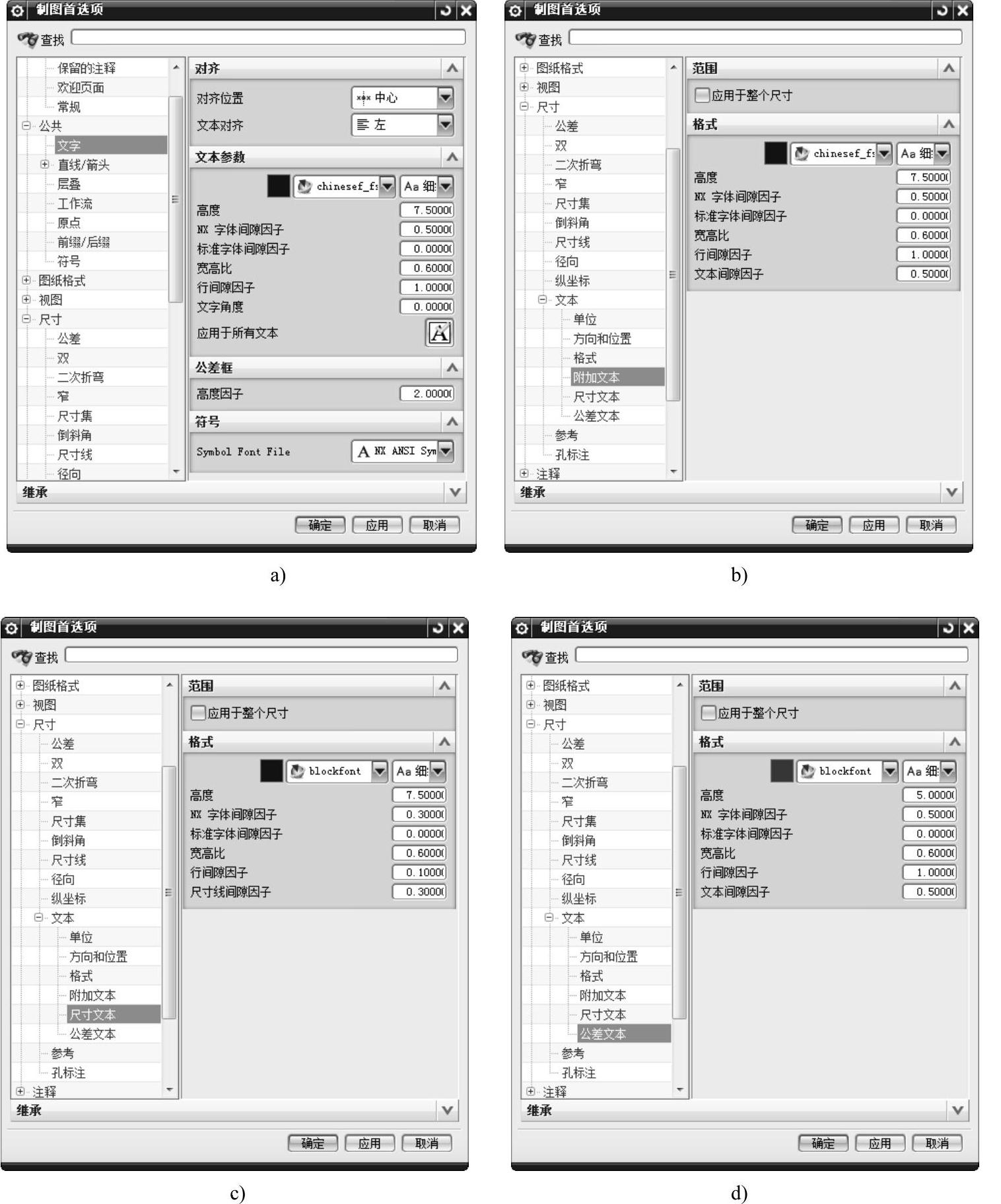

图12-91 文字

a）“文字”界面 b）“附加文本”界面 c）“尺寸文本”界面 d）“公差文本”界面

（3）在“制图首选项”对话框中选择“尺寸”→“倒斜角”选项，按照图12-92所示设置尺寸线箭头的类型和参数，以及尺寸线和指引线的显示颜色。继续在“制图首选项”对话框中选择“公共”→“前缀/后缀”选项，按照图12-93所示设置直径和半径的符号。单击“确定”按钮，关闭对话框。
