12.4.8 实例—创建轴承座视图
本例主要介绍工程制图模块的各项功能，包括创建视图、视图预设置、投影等制图操作，最后生成如图12-23所示的工程图。

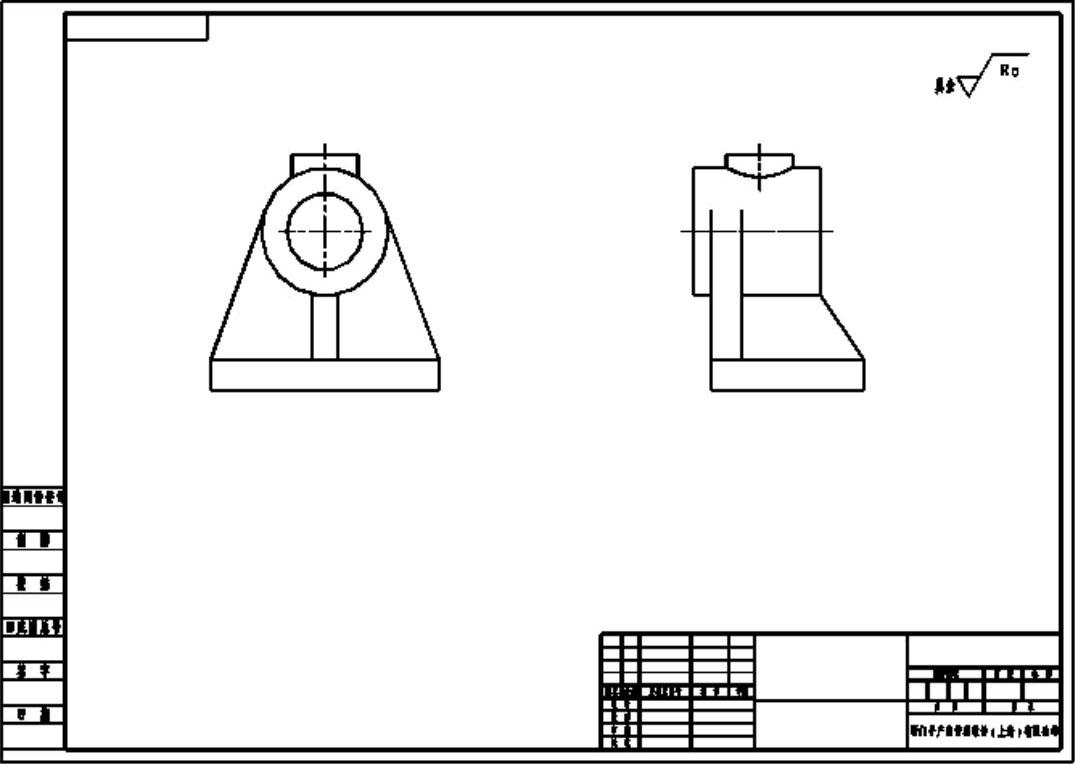

图12-23 轴承座工程图
参见光盘
光盘\视频教学\第12章\创建轴承座图.avi
操作步骤
1.新建文件
选择“菜单”→“文件”→“新建”命令，或依次单击“主页”选项卡→“新建”图标
，打开“新建”对话框。在“图纸”选项卡中选择“A3-无视图”模板。在“要创建图纸的部件”栏中单击“打开”按钮，打开“选择主模型部件”对话框，单击“打开”按钮，打开“部件名”对话框，选择要创建工程图的“zhouchengzuo”零件，然后单击“确定”按钮，进入工程制图界面。
2.制图参数预设置
（1）依次单击“主页”选项卡→“首选项”组→“制图”图标

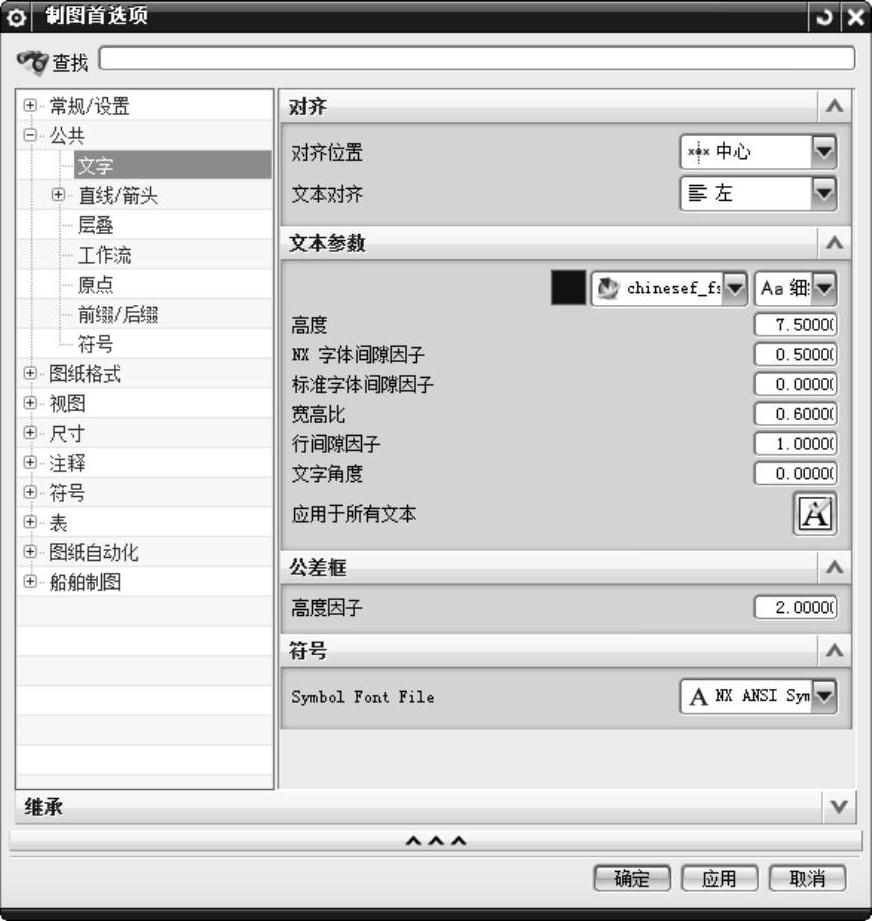

，打开“制图首选项”对话框，如图12-24所示。
（2）选择“视图”→“截面”→“标签”选项，去除前缀；选择“尺寸”→“文本”→“尺寸文本”选项，修改高度为7.5；选择“公共”→“文字”选项，修改高度为5.5（若仍须修改大小，可先选择对象，再单击鼠标右键，选择“设置”命令，修改大小）。
3.建立基本视图
（1）选择“菜单”→“插入”→“视图”→“基本”命令，或依次单击“主页”选项卡→“视图”组→“基本视图”图标

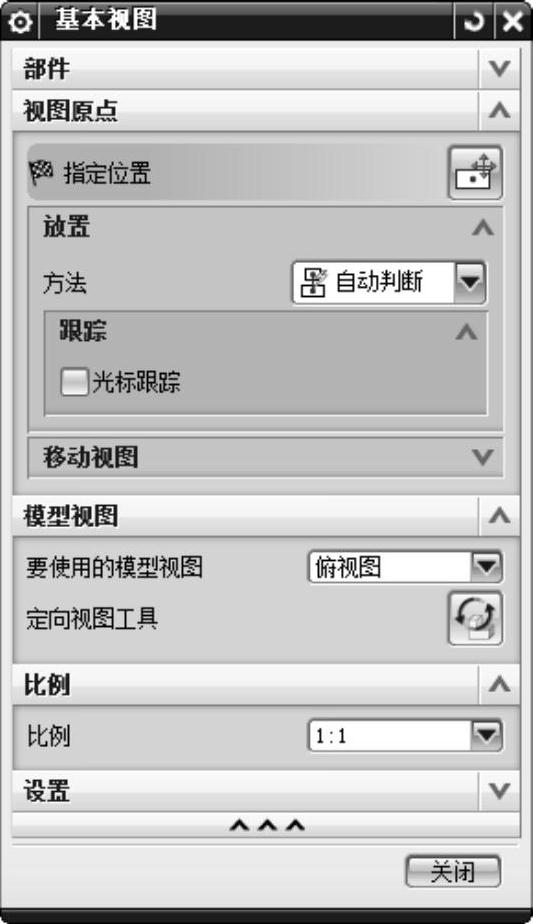

，打开“基本视图”对话框，如图12-25所示。
图12-24 “制图首选项”对话框
图12-25 “基本视图”对话框
（2）在“要使用的模型视图”下拉列表框中选择“俯视图”，“比例”设置为“1：1”，选择合适的位置后单击鼠标左键放置，如图12-26所示。
图12-26 基本视图
4.建立投影视图
（1）选择“菜单”→“插入”→“视图”→“投影”命令，或依次单击“主页”选项卡→“视图”组→“投影视图”图标
，打开“投影视图”对话框，如图12-27所示。
（2）选择“基本视图”为父视图，放置方法选择“自动判断”，在“基本视图”右侧选择合适的地方，单击鼠标左键放置，如图12-28所示。
图12-27 “投影视图”对话框
图12-28 投影视图
5.建立半剖视图
（1）选择“菜单”→“插入”→“视图”→“截面”→“半剖”命令，或依次单击“主页”选项卡→“视图”组→“剖视图”库→“半剖视图”图标

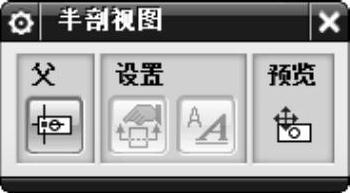

，打开“半剖视图”工具条，如图12-29所示。

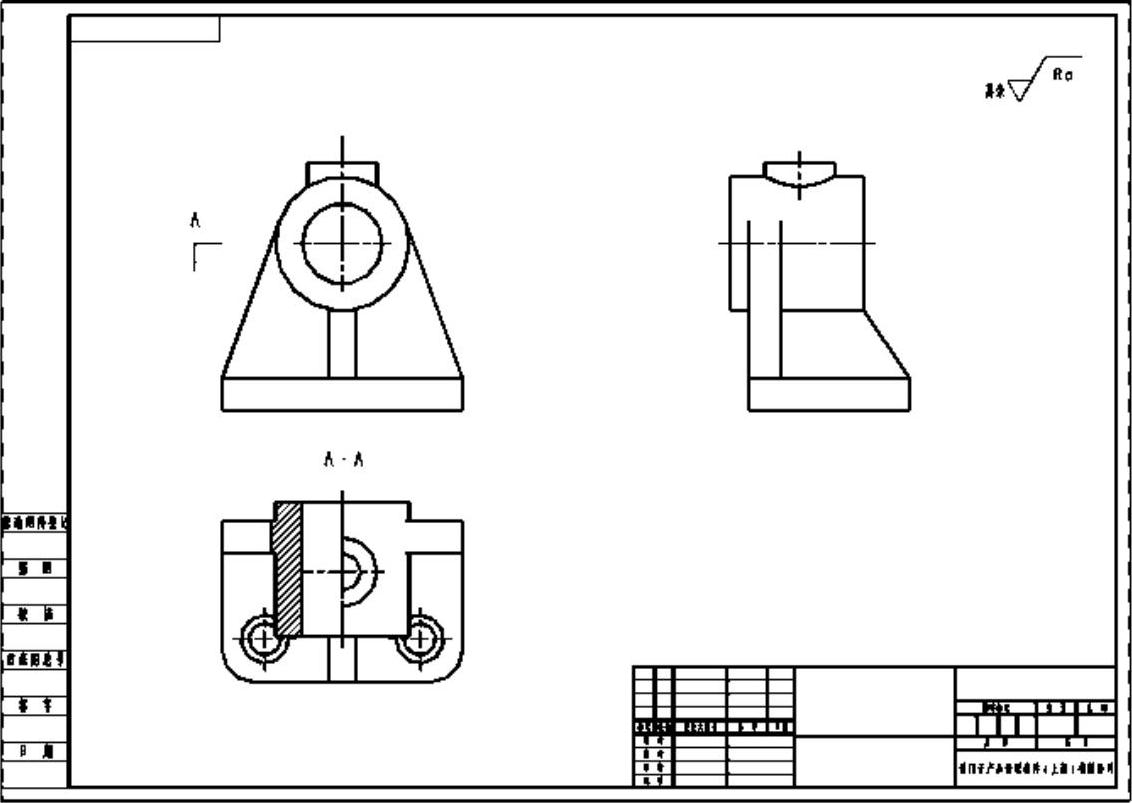

（2）选择“基本视图”为父视图，连续选择“基本视图”的圆中心，并在“基本视图”下方放置“半剖视图”，如图12-30所示。
图12-29 “半剖视图”工具条
图12-30 半剖视图
