11.3.8  展平实体

采用“展平实体”命令可以在同一钣金零件文件中创建平面展开图，平板实体特征版本与成形特征版本相关联。当采用“展平实体”命令展开钣金零件时，将平板实体特征作为“引用集”在“部件导航器”中显示。如果钣金零件包含变形特征，这些特征将保持原有的状态。如果钣金模型更改，平面展开图处理也自动更新并包含了新的特征。

选择“菜单”→“插入”→“展平图样”→“展平实体”命令，或者依次单击“主页”选项卡→“展平图样”组→“展平实体”图标，打开如图11-82所示的“展平实体”对话框。

“展平实体”对话框中部分选项的功能如下。

（1）固定面：可以选择钣金零件的平面表面作为平板实体的参考面，在选定参考面后，系统将以该平面为基准将钣金零件展开。

（2）方位：可以选择钣金零件边作为平板实体的参考轴（X轴）方向及原点，并在视图区中显示参考轴方向，在选定参考轴后，系统将该参考轴和前面选择的参考面为基准将钣金零件展开，创建钣金实体。

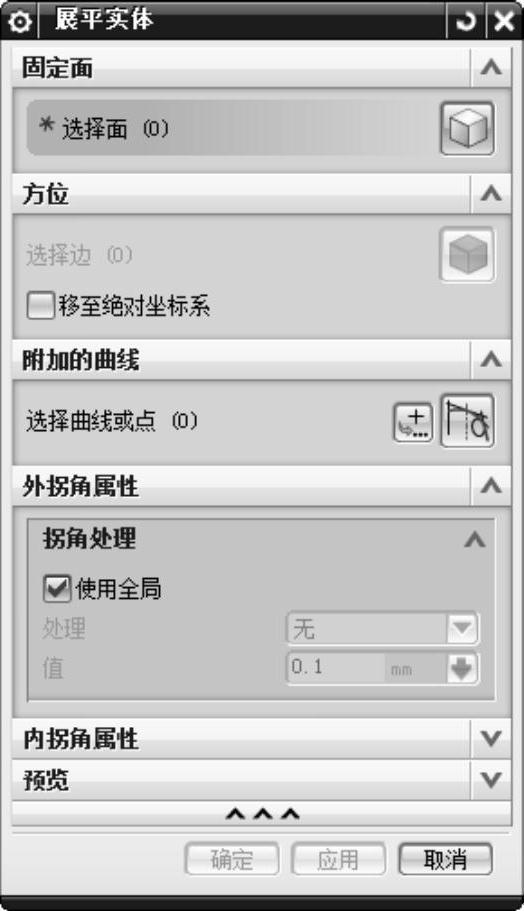

图11-82 “展平实体”对话框
