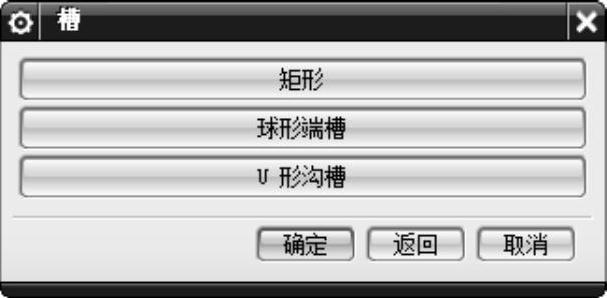

选择“菜单”→“插入”→“设计特征”→“槽”命令或单击“主页”→“特征”组→“更多”库→“设计特征”库→“槽”图标，打开如图6-34所示的“槽”对话框。

该选项让用户在实体上生成一个槽，就好像一个成形刀具在旋转部件上向内（从外部定位面）或向外（从内部定位面）移动，如同车削操作。

图6-34 “槽”对话框

该选项只在圆柱形或圆锥形的面上起作用。旋转轴是选中面的轴。槽在选择该面的位置（选择点）附近生成并自动连接到选中的面上。

“槽”对话框中各选项的功能如下。

（1）矩形：选中该选项，在选定放置平面后，系统会打开如图6-35所示的“矩形槽”对话框。该选项让用户生成一个周围为尖角的槽，示意图如图6-36所示。

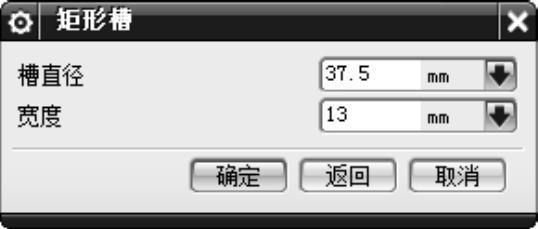

图6-35 “矩形槽”对话框

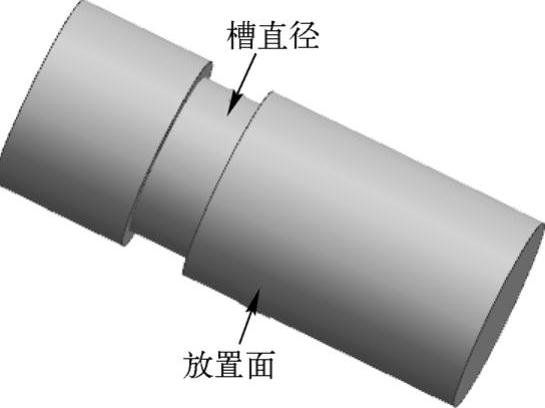

图6-36 “矩形槽”示意图

●槽直径：生成外部槽时，指定槽的内径，而当生成内部槽时，指定槽的外径。

●宽度：指槽的宽度，沿选定面的轴向测量。

（2）球形端槽：选中该选项，在选定放置平面后，系统会打开如图6-37所示的“球形端槽”对话框。该选项让用户生成底部有完整半径的槽，示意图如图6-38所示。

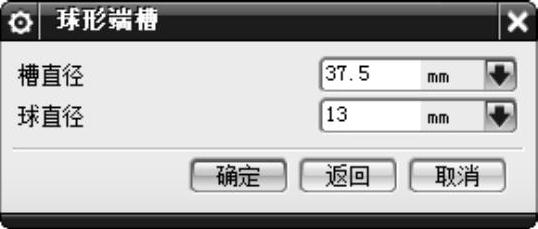

图6-37 “球形端槽”对话框

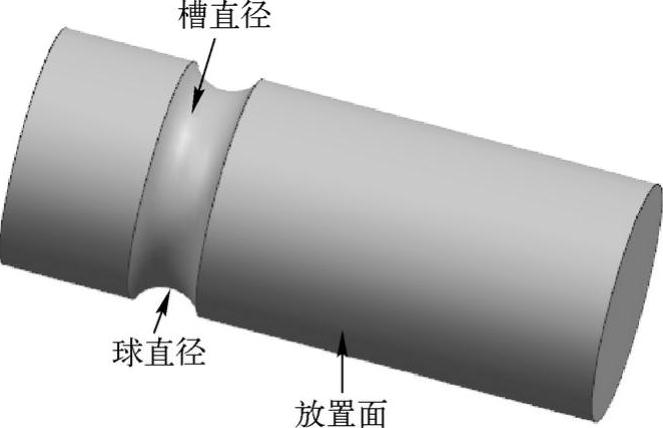

图6-38 “球形端槽”示意图

●槽直径：生成外部槽时，指定槽的内径，而当生成内部槽时，指定槽的外径。

●球直径：指槽的宽度。

（3）U形沟槽：选中该选项，在选定放置平面后，系统会打开如图6-39所示的“U形槽”对话框。该选项让用户生成在拐角有半径的槽，示意图如图6-40所示。

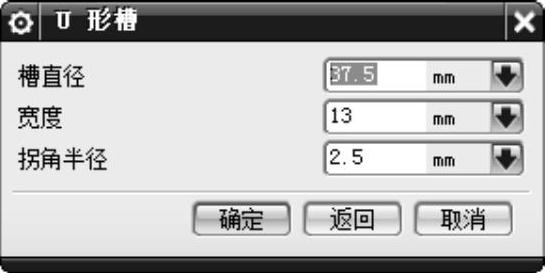

图6-39 “U形槽”对话框

图6-40 “U形槽”示意图

●槽直径：生成外部槽时，指定槽的内部直径，而当生成内部槽时，指定槽的外部 直径。

●宽度：槽的宽度，沿选择面的轴向测量。

●拐角半径：指槽的内部圆角半径。
