3.4.1  尺寸约束

3.4.1 尺寸约束

1.线性尺寸

选择“菜单”→“插入”→“尺寸”→“线性”命令，或者依次单击“主页”选项卡→“约束”组→“线性尺寸”图标，打开“线性尺寸”对话框，如图3-54所示。在绘图工作区中选取同一对象或不同对象的两个控制点，则用两点的连线标注尺寸。

2.角度尺寸

选择“菜单”→“插入”→“尺寸”→“角度”命令，或者依次单击“主页”选项卡→“约束”组→“角度尺寸”图标，打开“角度尺寸”对话框，如图3-55所示。在绘图工作区中，一般在远离直线交点的位置选择两条直线，系统会标注这两条直线之间的夹角，如果选取直线时光标比较靠近两条直线的交点，则标注的是对顶角。其示意图如图3-55所示。

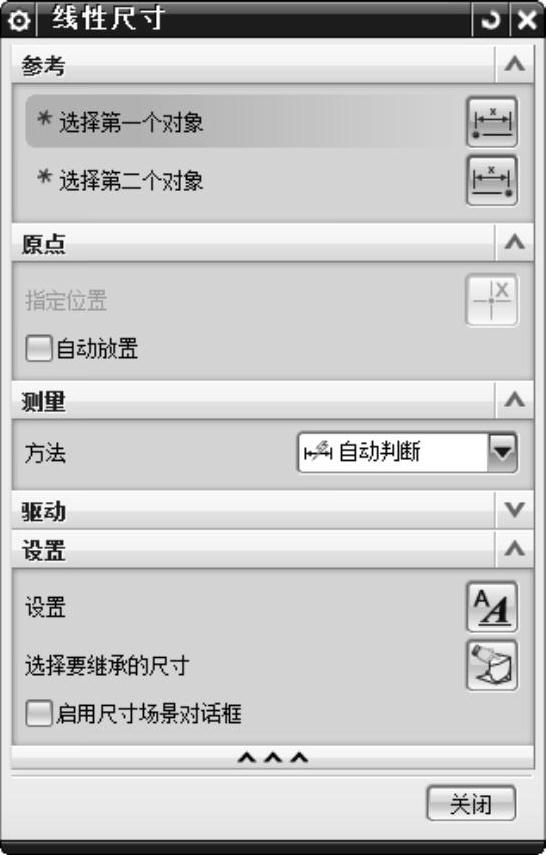

图3-54 “线性尺寸”对话框

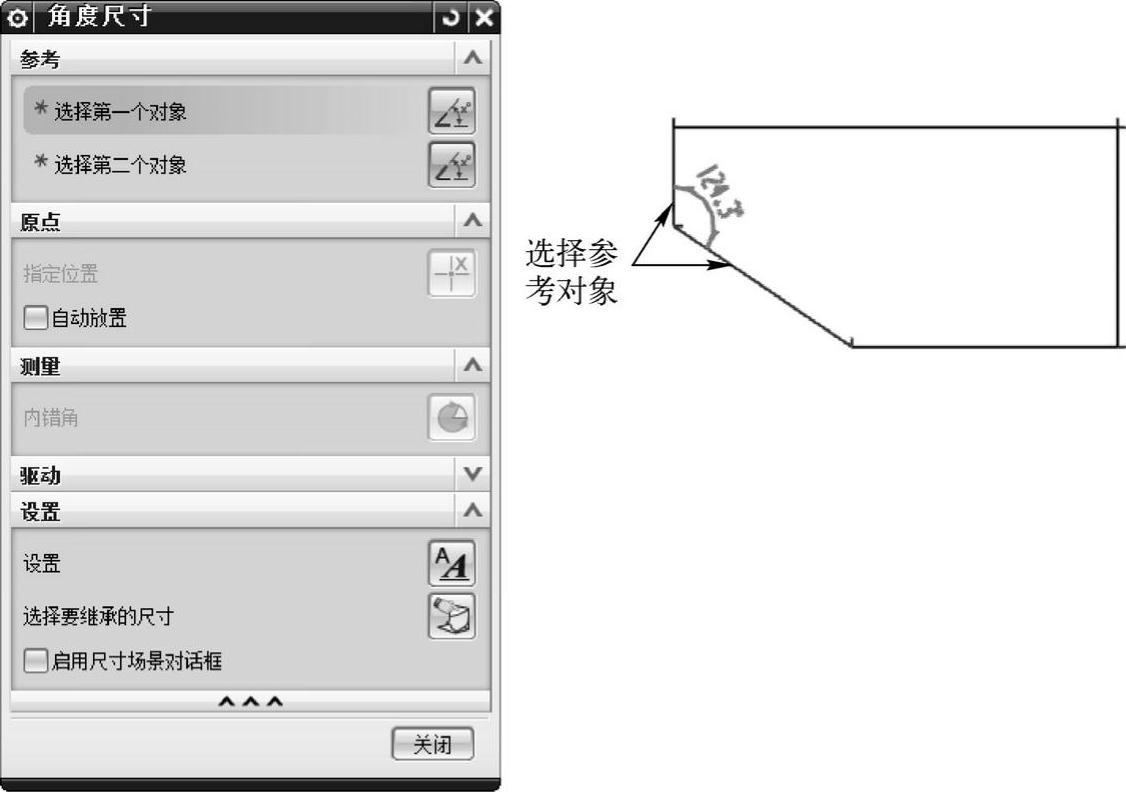

图3-55 “角度”标注尺寸示意图

3.径向尺寸

选择“菜单”→“插入”→“尺寸”→“径向”命令，或者依次单击“主页”选项卡→“约束”组→“径向尺寸”图标，打开“径向尺寸”对话框，如图3-56所示。在绘图工作区中选取一段圆弧曲线，则系统直接标注圆弧的半径尺寸，如图3-56所示。

4.周长尺寸

选择“菜单”→“插入”→“尺寸”→“周长”命令，或者依次单击“主页”选项卡→“约束”组→“周长尺寸”图标，打开“周长尺寸”对话框，如图3-57所示。在绘图工作区中选取一段或多段曲线，则系统会标注曲线的周长。这种方式不会在绘图区显示。

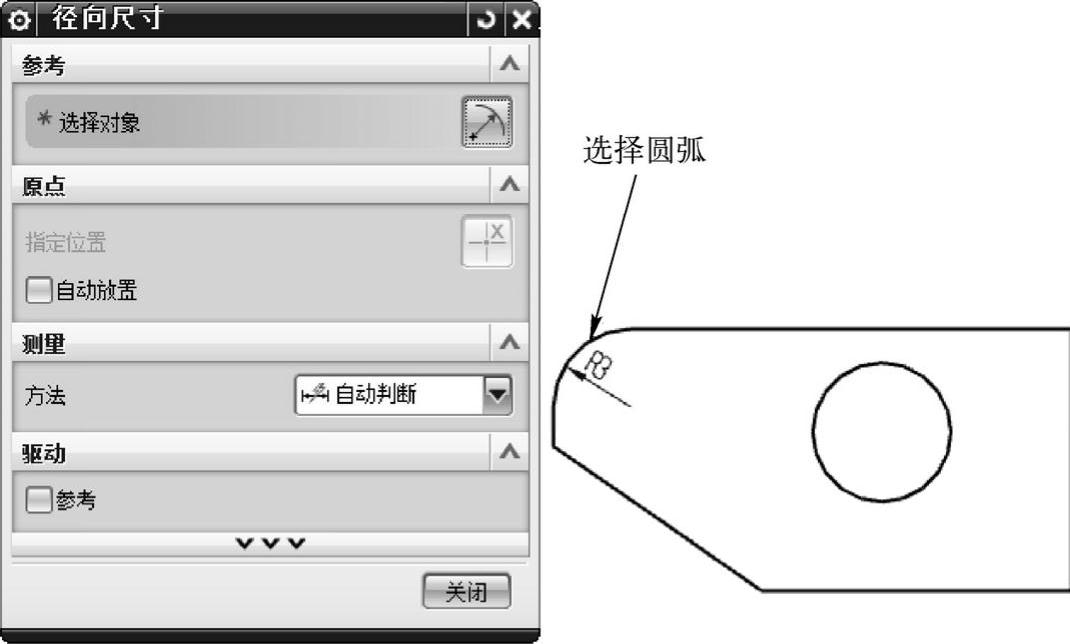

图3-56 “半径”标注尺寸示意图

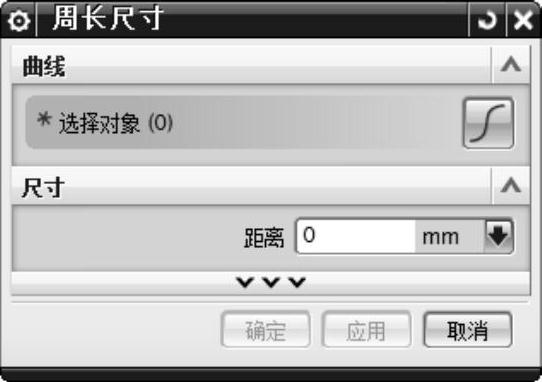

图3-57 “周长尺寸”对话框
