8.2.1  距离

选择“菜单”→“分析”→“测量距离”命令，或依次单击“分析”选项卡→“测量”组→“测量距离”图标，打开如图8-8所示的“测量距离”对话框。该选项用于计算出用户选择的两个对象间的最小距离。在“类型”下拉列表中包含了“距离”“对象集之间”“投影距离”“对象集之间的投影距离”“屏幕距离”“长度”“半径”“直径”和“点在曲线上”共9个选项。

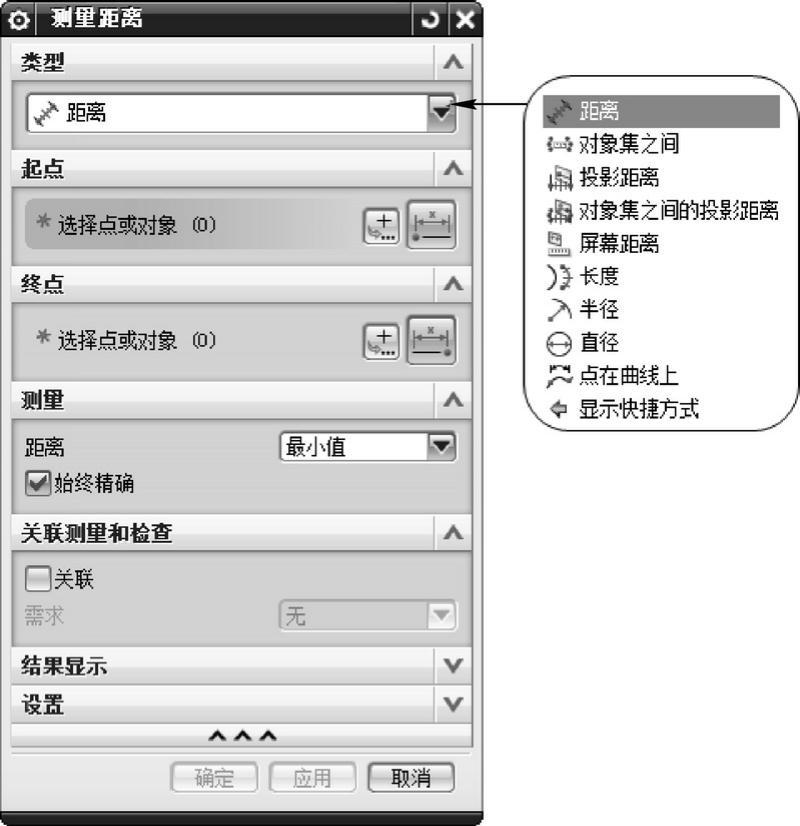

图8-8 “距离测量”对话框

用户可以选择的对象有点、线、面、体、边等。需要注意的是，如果在曲线或曲面上有多个点与另一个对象存在最短距离，那应该制定一个起始点加以区分。

在打开的窗口中（如图8-9所示）显示的信息包括：两个对象间的三维距离和两个对象上相近点的绝对坐标和相对坐标，以及在绝对坐标和相对坐标中两点之间的轴向坐标增量。

图8-9 距离“信息”窗口
