5.创建垫块

5.创建垫块

(1)选择“菜单”→“插入”→“设计特征”→“垫块”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“垫块”图标，弹出如图7-72所示的“垫块”对话框。

(2)单击“矩形”按钮，弹出如图7-73所示的“矩形垫块”（放置面选择）对话框。

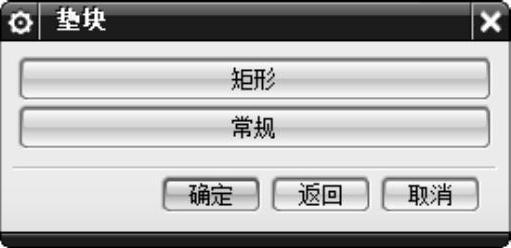

图7-72 “垫块”对话框

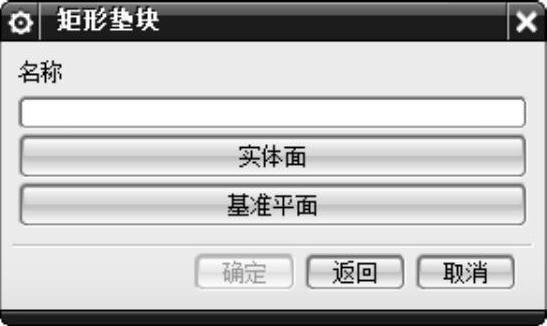

图7-73 “矩形垫块”（放置面选择）对话框

（3）选择圆柱体的上表面为垫块放置面。

（4）弹出如图7-74所示的“矩形垫块”（参数输入）对话框。

（5）在“长度”“宽度”“高度”，文本框中分别输入“8”“3”和“0.5”，单击“确定”按钮。

（6）在弹出的如图7-75所示“定位”对话框中单击“垂直”按钮，选择基准平面2为目标边1，垫块长中心线为工具边1，输入距离参数“0”；选择基准平面1为目标边2，垫块端中心线为工具边2，输入距离参数“8”，单击“确定”按钮，生成如图7-76所示垫块。

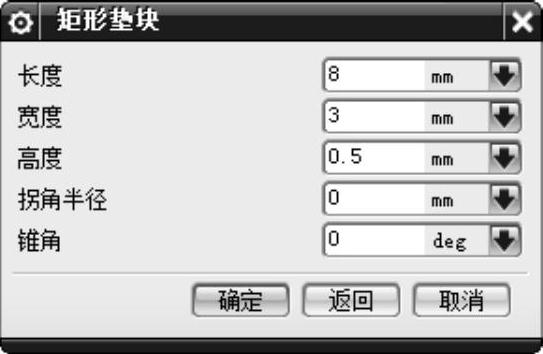

图7-74 “矩形垫块”（参数输入）对话框

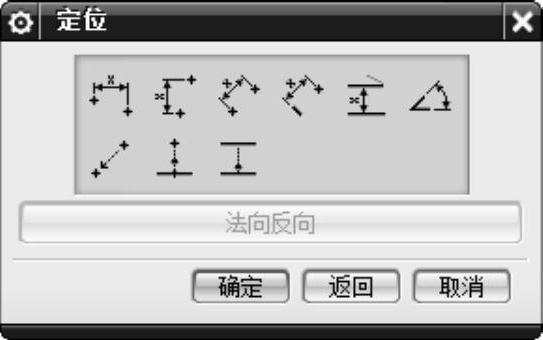

图7-75 “定位”对话框
