1.7.6 草图参数设置
选择“菜单”→“首选项”→“草图”命令，系统打开如图1-42所示的“草图首选项”对话框。该对话框用于改变草图设置的默认值并控制某些草图对象的显示。

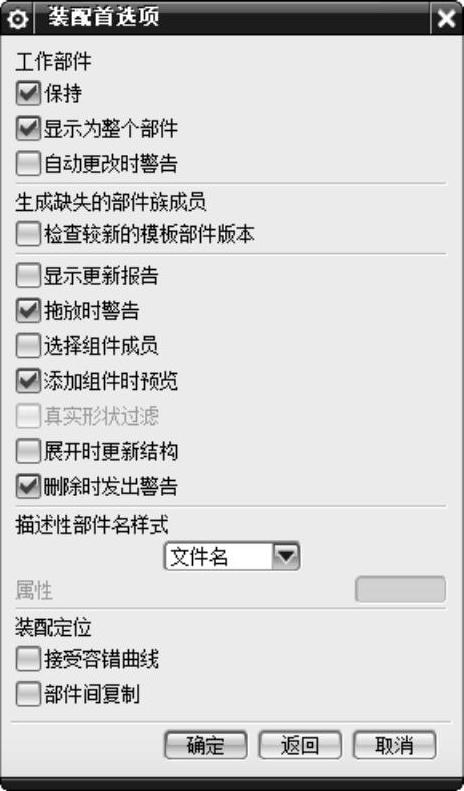

图1-41 “装配首选项”对话框

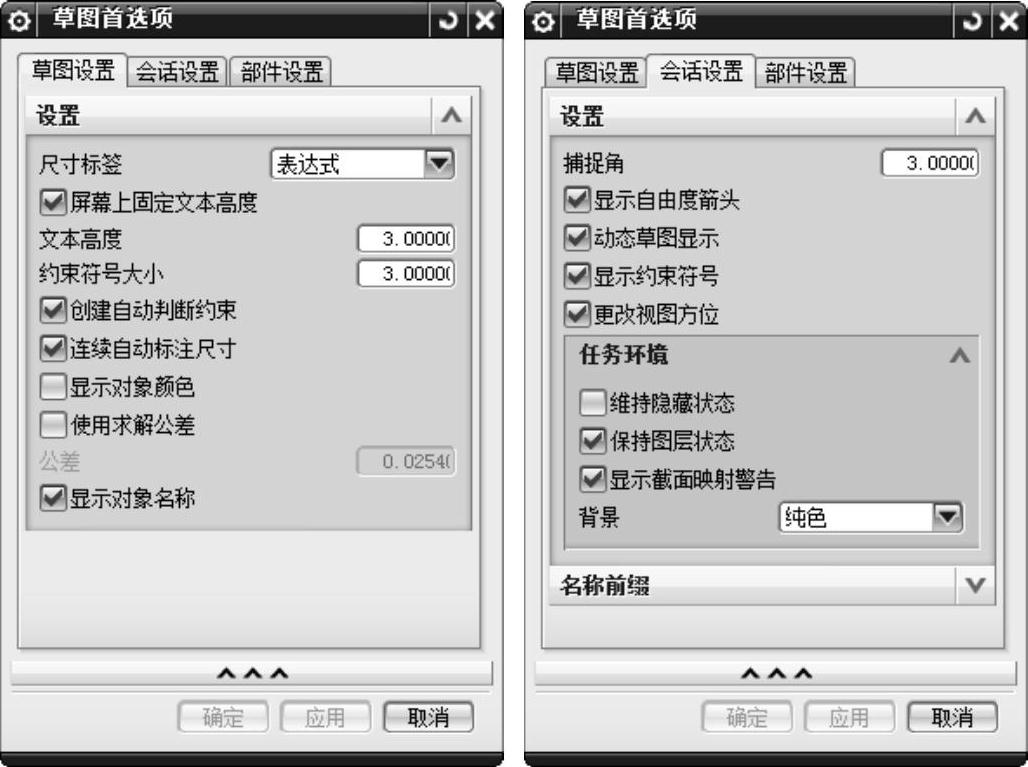

图1-42 “草图首选项”对话框
“草图首选项”对话框中的选项功能介绍如下。
（1）捕捉角：此选项可以为竖直和水平直线指定默认的捕捉角公差值。如果有一条用端点指定的直线，它相对于水平参考或竖直参考的夹角小于或等于捕捉角的值，那么，这条直线会自动地捕捉至竖直或水平的位置。
捕捉角的默认值是3°。可以指定的最大值是20°。如果不想让直线自动地捕捉至水平或竖直的位置，可将捕捉角设定为0°。
（2）文本高度：此选项可以指定在尺寸中文本的大小（默认值是0.125）。
（3）尺寸标签：此选项可以控制如何显示草图尺寸中的表达式。下拉列表中有以下3个选项。
●表达式：显示整个表达式，例如P2=P3*4。
●名称：仅显示表达式的名称，例如P2。
●值：显示表达式的数值。
（4）更改视图方位：如果取消选中该复选框，则当草图被激活时，显示激活草图的视图就不会返回其原先的方向。如果选中该复选框，则当草图被激活时，视图方向将会改变。
（5）保持图层状态：当激活草图时，草图所在的层自动地变为工作层。当选中该复选框并且使草图不激活时，草图所在的层将返回其先前的状态（即它不再是工作层）。草图激活之前的工作层将重新变为工作层。如果取消选中该复选框（默认设置），则当使草图不激活时，此草图的层保持为工作层。
（6）显示自由度箭头：该复选框用于控制自由度箭头的显示。默认设置为选中。当取消选中该复选框时，箭头的显示置为“关闭”。然而，这并不意味着约束了草图。
（7）显示约束符号：该复选框用于控制约束是否动态显示。
（8）名称前缀：这个选项可以为草图几何体的名称指定前缀。
