4.1.8  规律曲线

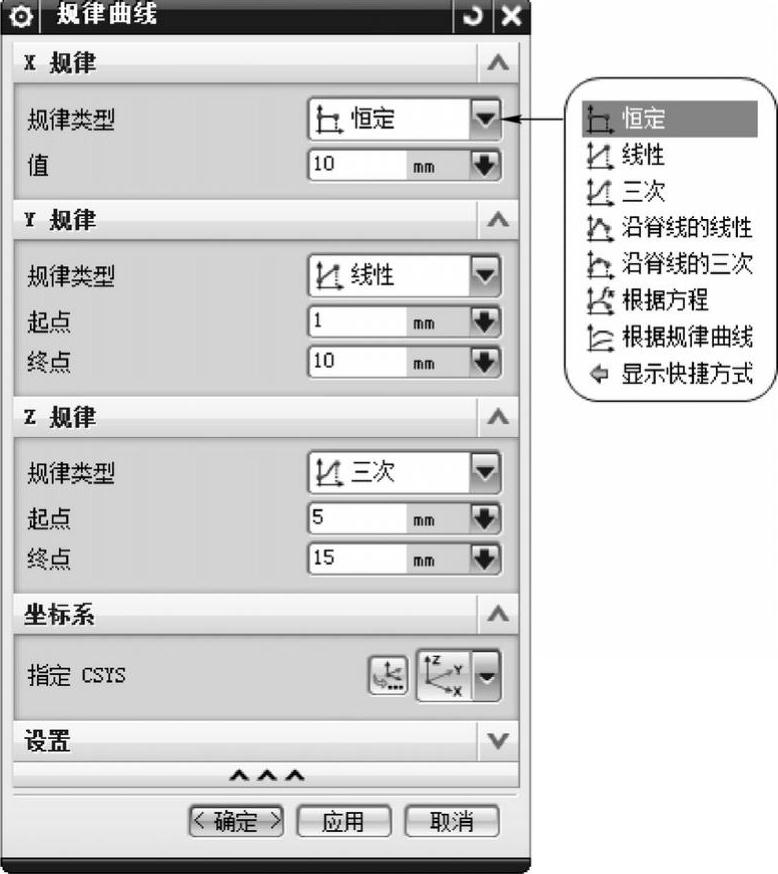

图4-36 “规律曲线”对话框

选择“菜单”→“插入”→“曲线”→“规律曲线”命令或依次单击“曲线”选项卡→“曲线”组→“曲线”库→“规律曲线”图标，打开如图4-36所示的“规律曲线”对话框。

上述对话框中各选项的功能说明如下。

●恒定：该选项能够给整个规律功能定义一个常数值。系统提示用户只输入一个规律值（即该常数）。

●线性：该选项能够定义从起始点到终止点的线性变化率。

●三次：该选项能够定义从起始点到终止点的三次变化率。

●沿脊线的线性：该选项能够使用两个或多个沿着脊线的点定义线性规律功能。选择一条脊线曲线后，可以沿该曲线指出多个点。系统会提示用户在每个点处输入一个值。

●沿脊线的三次：该选项能够使用两个或多个沿着脊线的点定义三次规律功能。选择一条脊线曲线后，可以沿该脊线指出多个点。系统会提示用户在每个点处输入一个值。

●根据方程：该选项可以用表达式和“参数表达式变量”来定义规律。必须事先定义所有变量（可以使用“菜单”→“工具”→“表达式”命令来定义变量），并且公式必须使用参数表达式变量t。

●根据规律曲线：该选项利用已存在的规律曲线来控制坐标或参数的变化。选择该选项后，按照系统在提示栏给出的提示，先选择一条存在的规律曲线，再选择一条基线来辅助选定曲线的方向。如果没有定义基准线，默认的基准线方向就是绝对坐标系的X轴方向。
