10.1.2  引用集

在装配中，各部件含有草图、基准平面及其他辅助图形对象，如果在装配中列出显示所有对象，不但容易混淆图形，而且会占用大量内存，不利于装配工作的进行。通过引用集命令能够限制加载于装配图中的装配部件的不必要信息量。

引用集是用户在零部件中定义的部分几何对象，它代表相应的零部件参与装配。引用集可以包含下列数据对象：零部件名称、原点、方向、几何体、坐标系、基准轴、基准平面和属性等。创建完引用集后，就可以单独装配到部件中。一个零部件可以有多个引用集。

选择“菜单”→“格式”→“引用集”命令，系统打开如图10-1所示的“引用集”对话框。

“引用集”对话框中部分选项的功能如下。

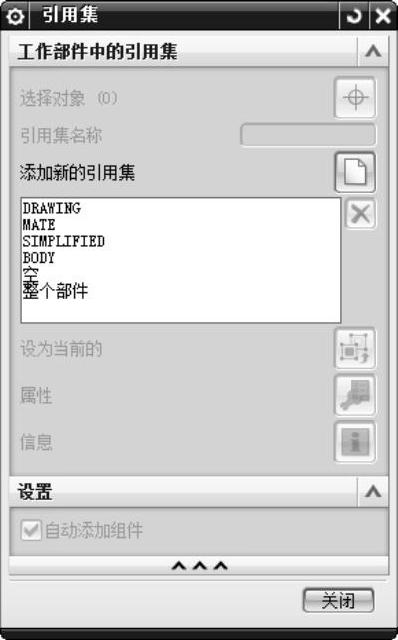

图10-1 “引用集”对话框

（1）创建：可以创建新的引用集，输入引用集的名称，并选取对象。

（2）删除：已创建的引用集的项目中可以选择性地删除。删除引用集只不过是在目录中删除而已。

（3）设置当前的：把对话框中选取的引用集设置为当前的引用集。

（4）属性：编辑引用集的名称和属性。

（5）信息：显示工作部件的全部引用集的名称和属性、个数等信息。
