4.1.2 倒斜角
选择“菜单”→“插入”→“曲线”→“倒斜角”命令或依次单击“曲线”选项卡→“更多”库→“派生的曲线”库→“曲线倒斜角”图标
，系统打开 图4-13所示的“倒斜角”对话框，以在两条共面的直线或曲线之间生成斜角。

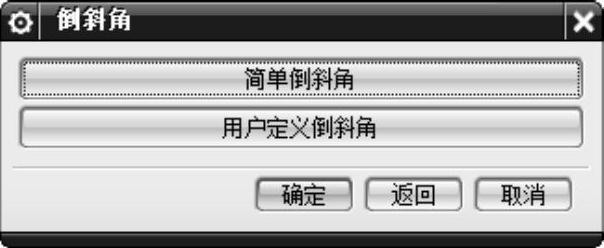

图4-13 “倒斜角”对话框
系统提供了两种倒斜角方式，其功能简介如下。
（1）简单倒斜角：该选项用于创建简单倒斜角，其产生的两边偏置值必须相同，且角度为45°，并且该选项只能用于两共面的直线间倒角。选中该选项后，系统会要求输入倒角尺寸，而后选择两直线交点即完成倒角，如图4-14所示。
（2）用户定义倒斜角：在两个共面曲线（包括圆弧、样条和三次曲线）之间生成斜角。该选项比“生成简单倒斜角”选项具有更多的修剪控制。选中该选项后，会打开如图4-15所示的“倒斜角”对话框。其各选项的功能如下。

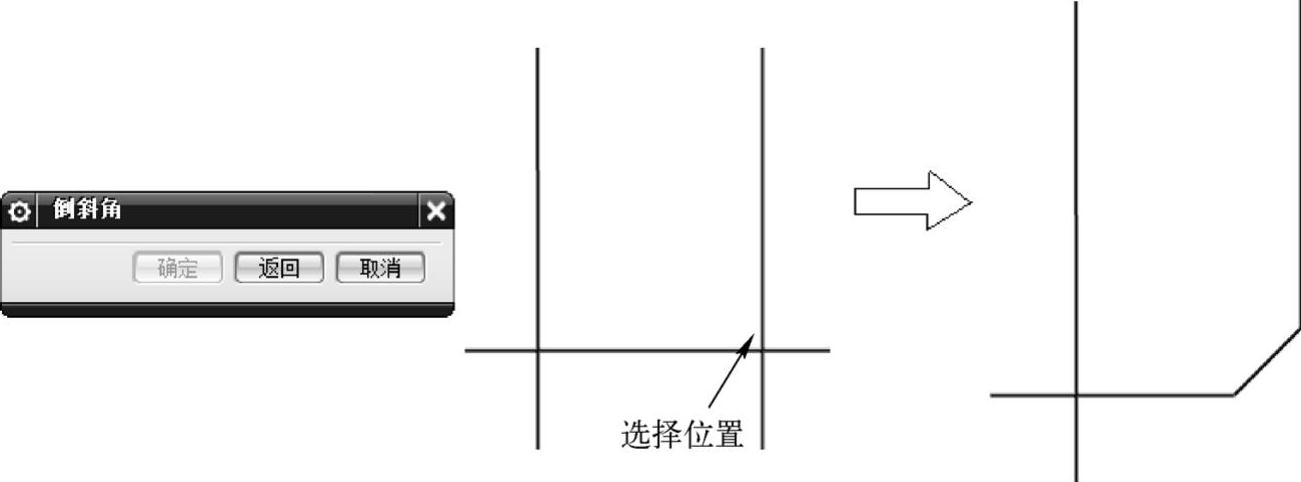

图4-14 “简单倒斜角”示意图

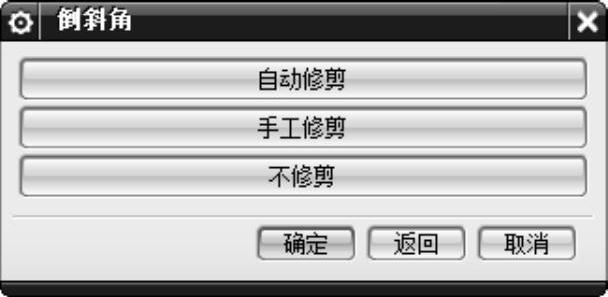

图4-15 “倒斜角”对话框1
●自动修剪：该选项用于使两条曲线自动延长或缩短以连接倒角曲线（如图4-16所示）。如果原有曲线未能如愿修剪，可恢复原有曲线（单击“取消”按钮，或按<Ctrl+Z>组合键）并选择手工修剪。

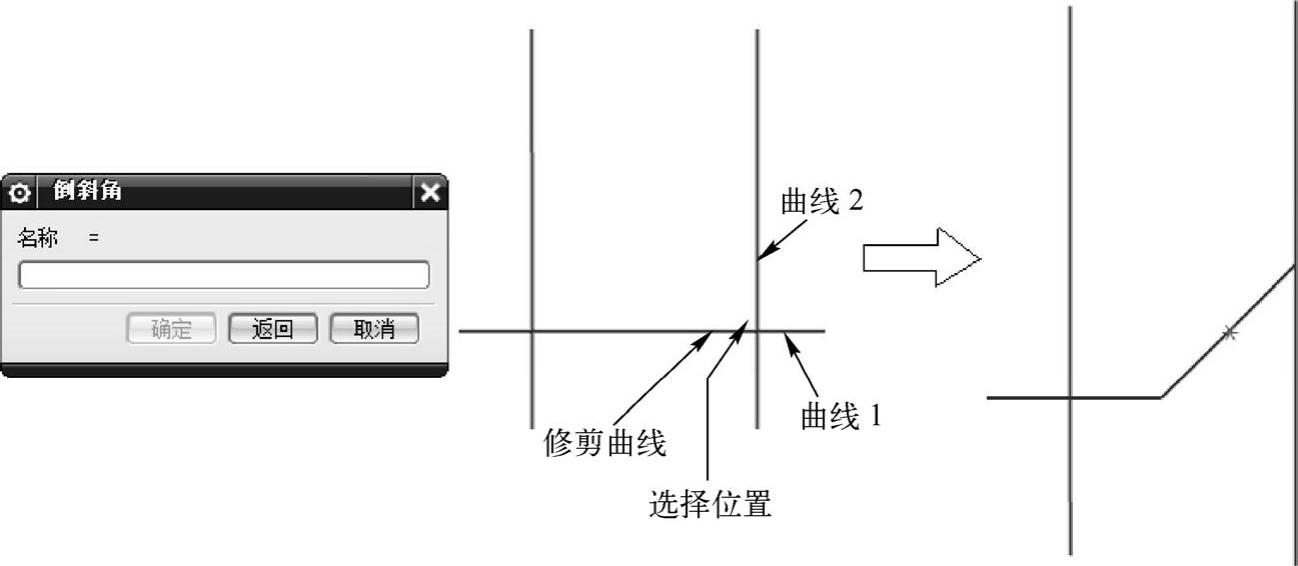

图4-16 “自动修剪”示意图
●手工修剪：该选项可以选择想要修剪的倒角曲线，然后指定是否修剪曲线，并且指定要修剪倒角的哪一侧。选取的倒角侧将被从几何体中切除。如图4-17所示以偏置和角度方式进行倒角。
●不修剪：该选项用于保留原有曲线不变。
当用户选定某一倒角方式后，系统会打开如图4-18所示的对话框，要求用户输入偏置值和角度（该角度是从第二条曲线测量的）或者全部输入偏置值来确定倒角范围。以上两个选项可以通过“偏置值”和“偏置和角度”按钮来进行切换。
其中，“偏置”按钮是两曲线交点与倒角线起点之间的距离。对于简单倒角，沿两条曲线的偏置相等。对于线性倒角偏置而言，偏置值是直线距离，但是对于非线性倒角偏置而言，偏置值不一定是直线距离。

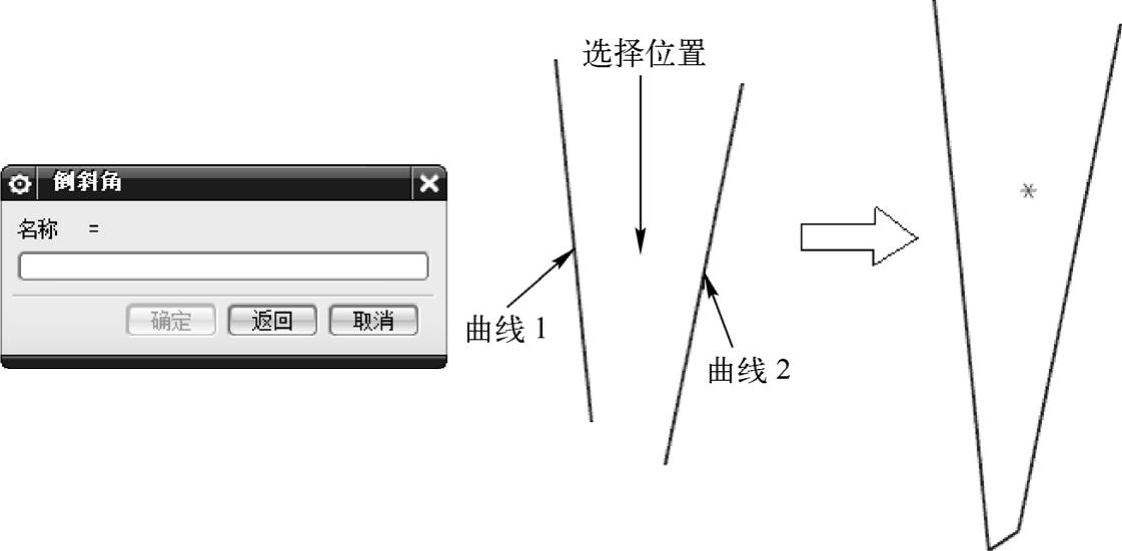

图4-17 “手工修剪”示意图

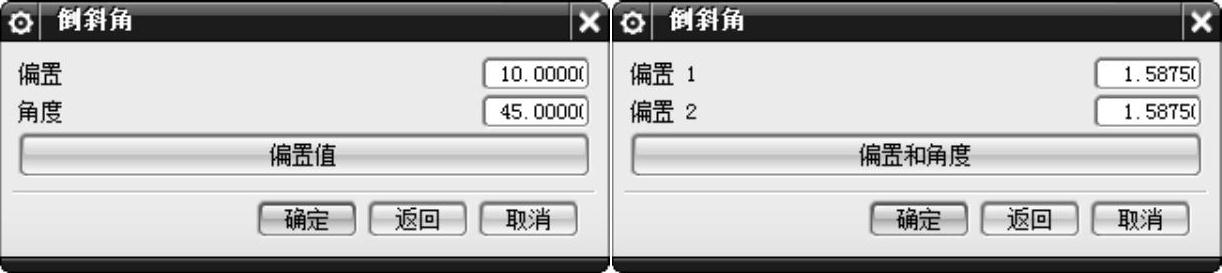

图4-18 “倒斜角”对话框2
