2.创建连杆
落地扇固定不动的部件可以不用设置为连杆，最终一共需要创建6个连杆，具体的步骤如下。
（1）启动UG NX 9.0，打开随书光盘Motion/chapter11/11.3/dfs.prt，落地扇模型如图13-57所示。
（2）依次单击“应用模块”选项卡→“仿真”组→“运动”图标
，进入运动仿真界面。
（3）在资源导航器中选择“运动导航器”，右击运动仿真图标
，选择“新建仿真”命令。
（4）选择“新建仿真”命令后，软件自动打开“环境”对话框，如图13-58所示。单击“确定”按钮，保持各参数默认值，激活运动工具栏。
（5）依次单击“主页”选项卡→“设置”组→“连杆”图标
，打开“连杆”对话框，如图13-59所示。

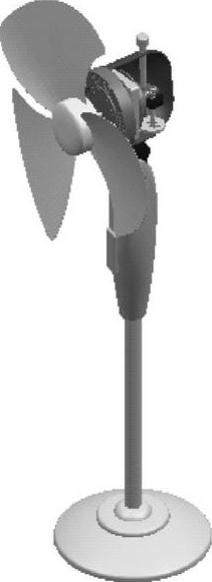

图13-57 落地扇

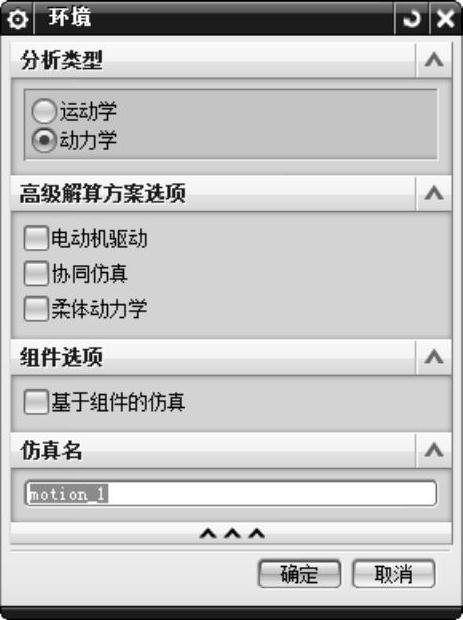

图13-58 “环境”对话框
图13-59 “连杆”对话框
（6）在视图区选择叶片为连杆L001，如图13-60所示。
（7）单击“连杆”对话框的“应用”按钮，完成连杆L001的创建。
（8）在视图区选择外壳、电动机为连杆L002，如图13-61所示。
（9）单击“连杆”对话框的“应用”按钮，完成连杆L002的创建。
（10）在视图区选择支柱为连杆L003，如图13-62所示。
图13-60 创建连杆L 001

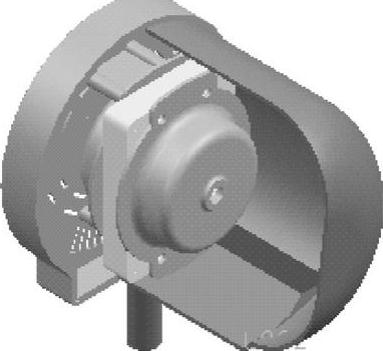

图13-61 创建连杆L002
图13-62 创建连杆L003
（11）勾选“固定连杆”复选框，固定定模，如图13-63所示。
（12）单击“连杆”对话框的“应用”按钮，完成连杆L003的创建。
（13）在视图区选择摆动按钮、小齿轮为连杆L004，如图13-64所示。
（14）单击“连杆”对话框的“应用”按钮，完成连杆L004的创建。
（15）在视图区选择大齿轮、转盘为连杆L005，如图13-65所示。
（16）单击“连杆”对话框的“应用”按钮，完成连杆L005的创建。
（17）在视图区选择摆动杆为连杆L006，如图13-66所示。
（18）单击“连杆”对话框的“确定”按钮，完成连杆L006的创建。

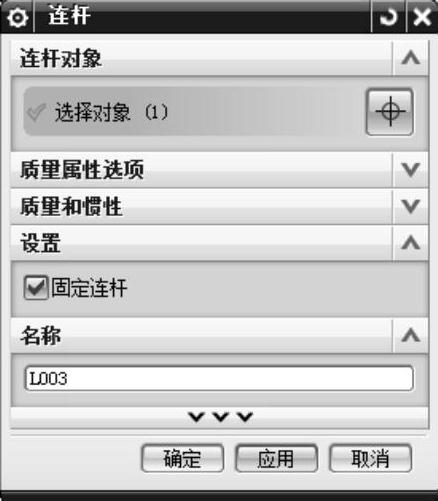

图13-63 “连杆”对话框

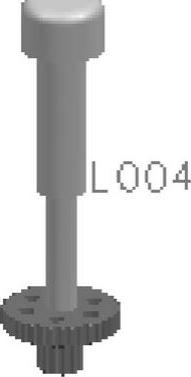

图13-64 创建连杆L004

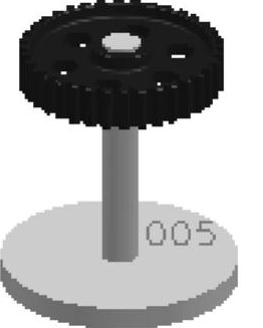

图13-65 创建连杆L005
图13-66 创建连杆L006
