4.3.7  曲线长度

4.3.7 曲线长度

选择“菜单”→“编辑”→“曲线”→“长度”命令或依次单击“曲线”选项卡→“编辑曲线”组→“曲线长度”图标，系统打开如图4-97所示的“曲线长度”对话框。该选项可以通过给定的圆弧增量或总弧长来修剪曲线。

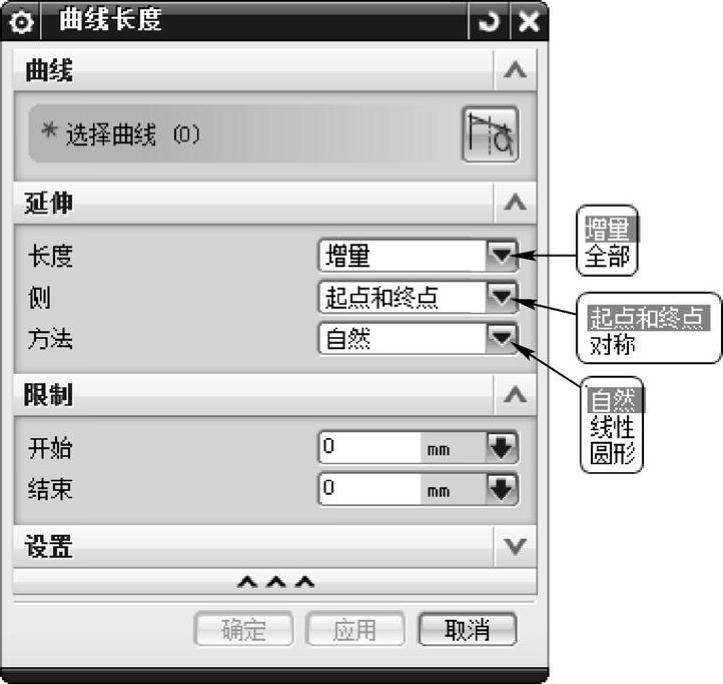

图4-97 “曲线长度”对话框

“曲线长度”对话框中部分选项的功能如下。

1.侧

（1）起点和终点：从圆弧的起点和终点修剪或延伸。

（2）对称：从圆弧的起点和终点修剪和延伸。

2.长度

（1）全部：此方式为利用曲线的总弧长来修剪曲线。总弧长是指沿着曲线的精确路径，从曲线的起点到终点的距离。

（2）增量：此方式为利用给定的弧长增量来修剪曲线。弧长增量是指从初始曲线上修剪的长度。

3.方法

该选项用于确定所选样条延伸的形状。选项有：

（1）自然：从样条的端点沿它的自然路径延伸它。

（2）线性：从任意一个端点延伸样条，延伸部分是线性的。

（3）圆形：从样条的端点延伸样条，延伸部分是圆弧的。

4.限制

该选项用于输入一个值作为修剪掉的或延伸的圆弧的长度。

（1）开始：起始端修建或延伸的圆弧的长度。

（2）结束：终端修建或延伸的圆弧的长度。

对于弧长用户既可以输入正值，也可以输入负值。输入正值时延伸曲线，输入负值则截断曲线，示意图如图4-98所示。

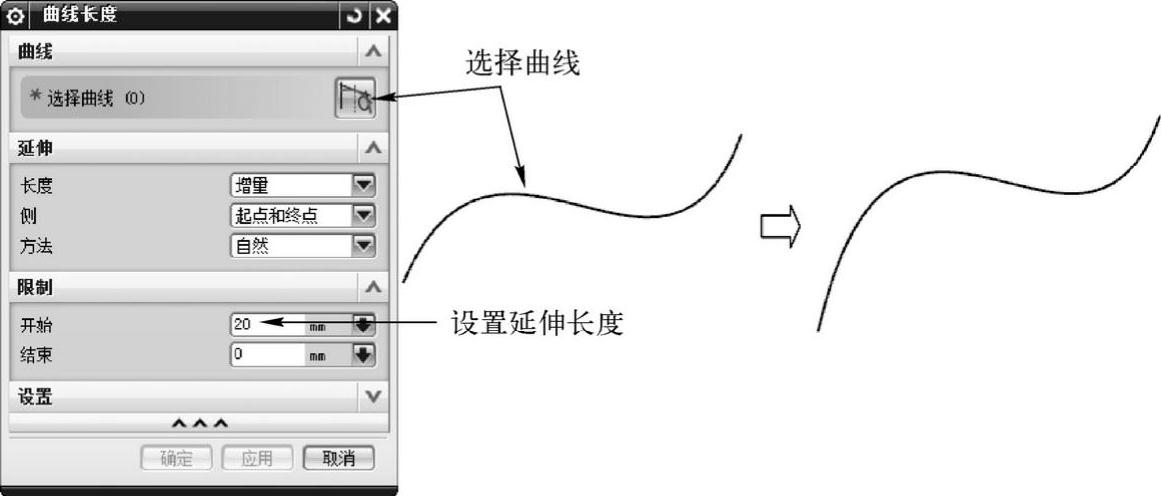

图4-98 “曲线长度”示意图
